169

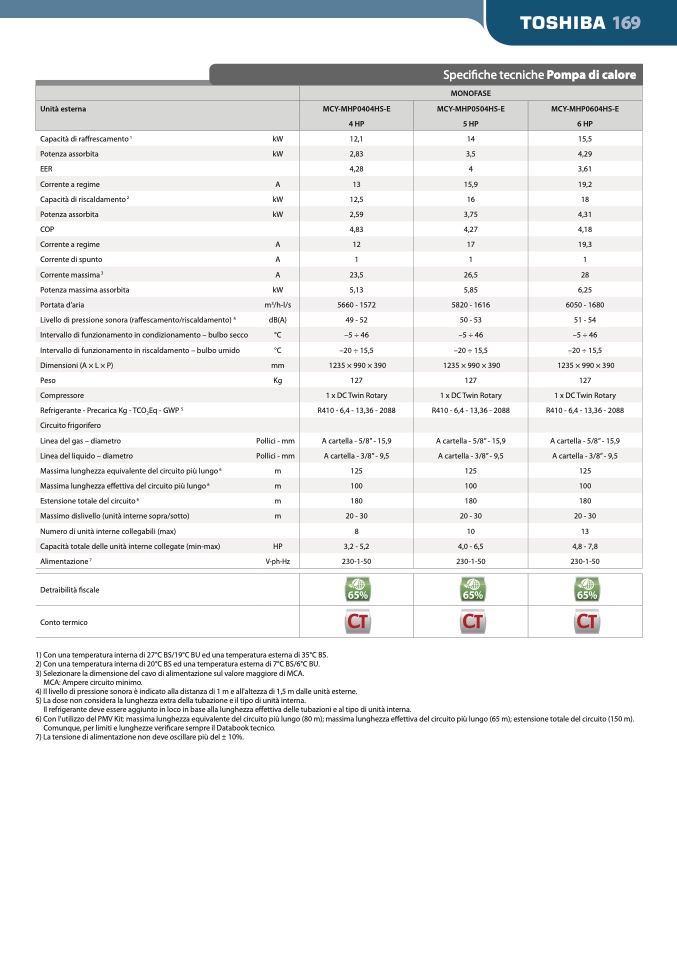

Specifiche tecniche Pompa di calore

MONOFASE

Unità esterna

MCY-MHP0404HS-E

MCY-MHP0504HS-E

MCY-MHP0604HS-E

4 HP

5 HP

6 HP

Potenza assorbita

kW

2,83

3,5

4,29

Corrente a regime

Potenza assorbita

Corrente a regime

Corrente massima

3

A

13

15,9

19,2

kW

2,59

3,75

4,31

A

12

17

19,3

A

23,5

26,5

28

Portata d’aria

Intervallo di funzionamento in condizionamento – bulbo secco

Dimensioni (A × L × P)

Compressore

Circuito frigorifero

m

3

/h-l/s

5660 - 1572

5820 - 1616

6050 - 1680

°C

–5 ÷ 46

–5 ÷ 46

–5 ÷ 46

mm

1235 × 990 × 390

1235 × 990 × 390

1235 × 990 × 390

1 x DC Twin Rotary

1 x DC Twin Rotary

1 x DC Twin Rotary

Linea del liquido – diametro

Pollici - mm

A cartella - 3/8’’ - 9,5

A cartella - 3/8’’ - 9,5

A cartella - 3/8’’ - 9,5

Massima lunghezza effettiva del circuito più lungo

6

m

100

100

100

Massimo dislivello (unità interne sopra/sotto)

m

20 - 30

20 - 30

20 - 30

Capacità totale delle unità interne collegate (min-max)

HP

3,2 - 5,2

4,0 - 6,5

4,8 - 7,8

Capacità di raffrescamento

1

EER

Capacità di riscaldamento

2

COP

Corrente di spunto

Potenza massima assorbita

Livello di pressione sonora (raffescamento/riscaldamento)

4

Intervallo di funzionamento in riscaldamento – bulbo umido

Peso

Refrigerante - Precarica Kg - TCO

2

Eq - GWP

5

Linea del gas – diametro

Massima lunghezza equivalente del circuito pi

ù lungo

6

Estensione totale del circuito

6

Numero di unità interne collegabili (max)

Alimentazione

7

Detraibilità fiscale

Conto termico

kW

kW

A

kW

dB(A)

°C

Kg

Pollici - mm

m

m

V-ph-Hz

12,1

4,28

12,5

4,83

1

5,13

49 - 52

–20 ÷ 15,5

127

R410 - 6,4 - 13,36 - 2088

A cartella - 5/8’’ - 15,9

125

180

8

230-1-50

14

4

16

4,27

1

5,85

50 - 53

–20 ÷ 15,5

127

R410 - 6,4 - 13,36 - 2088

A cartella - 5/8’’ - 15,9

125

180

10

230-1-50

15,5

3,61

18

4,18

1

6,25

51 - 54

–20 ÷ 15,5

127

R410 - 6,4 - 13,36 - 2088

A cartella - 5/8’’ - 15,9

125

180

13

230-1-50

1) Con una temperatura interna di 27°C BS/19°C BU ed una temperatura esterna di 35°C BS.

2) Con una temperatura interna di 20°C BS ed una temperatura esterna di 7°C BS/6°C BU.

3) Selezionare la dimensione del cavo di alimentazione sul valore maggiore di MCA.

MCA: Ampere circuito minimo.

4) Il livello di pressione sonora è indicato alla distanza di 1 m e all'altezza di 1,5 m dalle unità esterne.

5) La dose non considera la lunghezza extra della tubazione e il tipo di unità interna.

Il refrigerante deve essere aggiunto in loco in base alla lunghezza effettiva delle tubazioni e al tipo di unità interna.

6) Con l’utilizzo del PMV Kit: massima lunghezza equivalente del circuito più lungo (80 m); massima lunghezza effettiva del circuito più lungo (65 m); estensione totale del circuito (150 m).

Comunque, per limiti e lunghezze verificare sempre il Databook tecnico.

7) La tensione di alimentazione non deve oscillare più del ± 10%.
