170

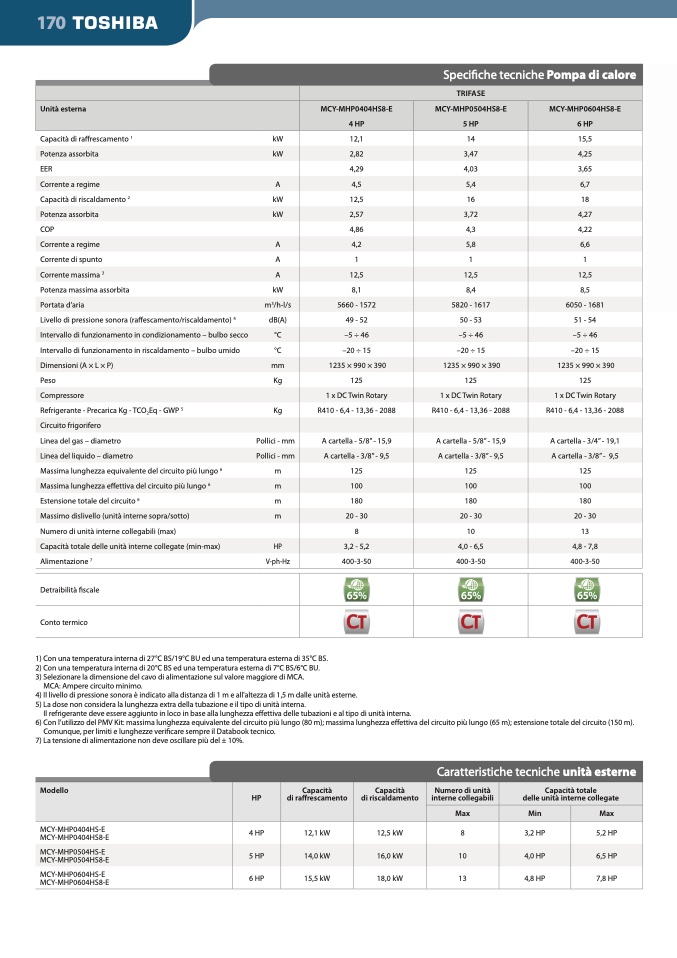

Specifiche tecniche Pompa di calore

TRIFASE

Unità esterna

MCY-MHP0404HS8-E

MCY-MHP0504HS8-E

MCY-MHP0604HS8-E

Corrente a regime

Portata d’aria

4 HP

5 HP

6 HP

Potenza assorbita

kW

2,82

3,47

4,25

A

4,5

5,4

6,7

Potenza assorbita

Corrente a regime

kW

2,57

3,72

4,27

A

4,2

5,8

6,6

Corrente massima

3

A

12,5

12,5

12,5

m

3

/h-l/s

5660 - 1572

5820 - 1617

6050 - 1681

Intervallo di funzionamento in condizionamento – bulbo secco

Dimensioni (A × L × P)

Compressore

Circuito frigorifero

°C

–5 ÷ 46

–5 ÷ 46

–5 ÷ 46

mm

1235 × 990 × 390

1235 × 990 × 390

1235 × 990 × 390

1 x DC Twin Rotary

1 x DC Twin Rotary

1 x DC Twin Rotary

Linea del liquido – diametro

Pollici - mm

A cartella - 3/8’’ - 9,5

A cartella - 3/8’’ - 9,5

A cartella - 3/8’’ - 9,5

Massima lunghezza effettiva del circuito più lungo

6

m

100

100

100

Massimo dislivello (unità interne sopra/sotto)

m

20 - 30

20 - 30

20 - 30

Capacità totale delle unità interne collegate (min-max)

HP

3,2 - 5,2

4,0 - 6,5

4,8 - 7,8

Capacità di raffrescamento

1

EER

Capacità di riscaldamento

2

COP

kW

kW

12,1

4,29

12,5

4,86

1

8,1

49 - 52

–20 ÷ 15

125

R410 - 6,4 - 13,36 - 2088

A cartella - 5/8’’ - 15,9

125

180

8

400-3-50

14

4,03

16

4,3

1

8,4

50 - 53

–20 ÷ 15

125

R410 - 6,4 - 13,36 - 2088

A cartella - 5/8’’ - 15,9

125

180

10

400-3-50

15,5

3,65

18

4,22

1

8,5

51 - 54

–20 ÷ 15

125

R410 - 6,4 - 13,36 - 2088

A cartella - 3/4’’ - 19,1

125

180

13

400-3-50

Corrente di spunto

Potenza massima assorbita

Livello di pressione sonora (ra

ffescamento/riscaldamento)

4

Intervallo di funzionamento in riscaldamento – bulbo umido

Peso

Refrigerante - Precarica Kg - TCO

2

Eq - GWP

5

Linea del gas – diametro

Massima lunghezza equivalente del circuito più lungo

6

m

Estensione totale del circuito

6

m

Numero di unità interne collegabili (max)

Alimentazione

7

V-ph-Hz

Detraibilità fiscale

Conto termico

A

kW

dB(A)

°C

Kg

Kg

Pollici - mm

1) Con una temperatura interna di 27°C BS/19°C BU ed una temperatura esterna di 35°C BS.

2) Con una temperatura interna di 20°C BS ed una temperatura esterna di 7°C BS/6°C BU.

3) Selezionare la dimensione del cavo di alimentazione sul valore maggiore di MCA.

MCA: Ampere circuito minimo.

4) Il livello di pressione sonora è indicato alla distanza di 1 m e all'altezza di 1,5 m dalle unità esterne.

5) La dose non considera la lunghezza extra della tubazione e il tipo di unità interna.

Il refrigerante deve essere aggiunto in loco in base alla lunghezza effettiva delle tubazioni e al tipo di unità interna.

6) Con l’utilizzo del PMV Kit: massima lunghezza equivalente del circuito più lungo (80 m); massima lunghezza effettiva del circuito pi

ù lungo (65 m); estensione totale del circuito (150 m).

Comunque, per limiti e lunghezze verificare sempre il Databook tecnico.

7) La tensione di alimentazione non deve oscillare più del ± 10%.

MCY-MHP0404HS-E

MCY-MHP0404HS8-E

MCY-MHP0604HS-E

MCY-MHP0604HS8-E

Caratteristiche tecniche unità esterne

Modello

HP

Capacità

di raffrescamento

Capacità

di riscaldamento

Numero di unità

interne collegabili

Capacità totale

delle unità interne collegate

Max

Min

Max

4 HP

12,1 kW

12,5 kW

8

3,2 HP

5,2 HP

MCY-MHP0504HS-E

MCY-MHP0504HS8-E

5 HP

14,0 kW

16,0 kW

10

4,0 HP

6,5 HP

6 HP

15,5 kW

18,0 kW

13

4,8 HP

7,8 HP
