Sistema ibrido ad incasso
HYBRID BOX
SISTEMA AD INCASSO HYBRID BOX PER GESTIONE CLIMATIZZAZIONE AMBIENTALE E CON SOLARE TERMICO
T
S
I
R
B
I
S
ACS
10
12
8
8
9
9
7
7
2
2
6
5
3
2
1
2
AL BOX - ZONA 1
AL BOX - ZONA 2
11
11

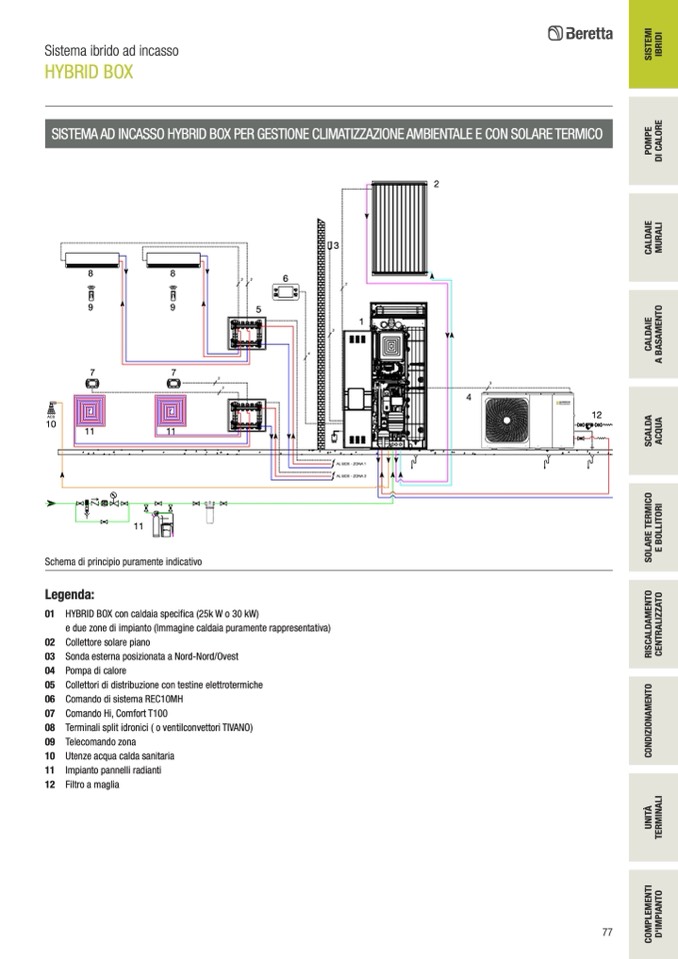

Schema di principio puramente indicativo
Legenda:
11
01 HYBRID BOX con caldaia specifica (25k W o 30 kW)
e due zone di impianto (Immagine caldaia puramente rappresentativa)
02 Collettore solare piano
03 Sonda esterna posizionata a Nord-Nord/Ovest
04 Pompa di calore
05 Collettori di distribuzione con testine elettrotermiche
06 Comando di sistema REC10MH
07 Comando Hi, Comfort T100
08 Terminali split idronici ( o ventilconvettori TIVANO)
09 Telecomando zona
10 Utenze acqua calda sanitaria
11 Impianto pannelli radianti
12 Filtro a maglia
