Sistema ibrido ad incasso

HYBRID BOX

SISTEMA AD INCASSO HYBRID BOX PER GESTIONE CLIMATIZZAZIONE AMBIENTALE E SENZA SOLARE TERMICO

ACS

10

12

8

2

9

3

6

5

1

2

7

7

2

2

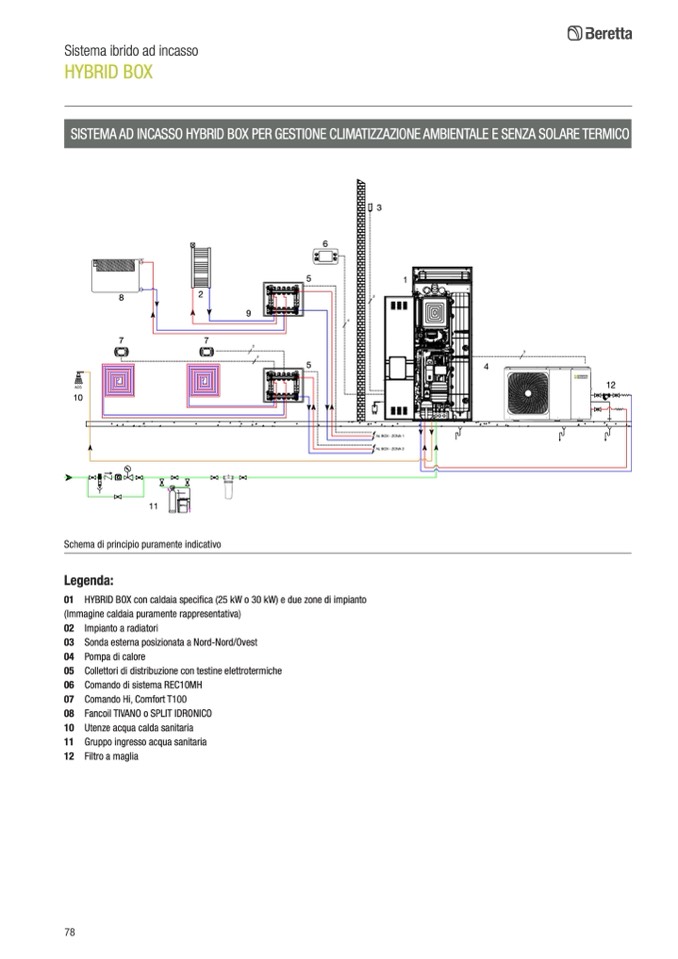

Schema di principio puramente indicativo

Legenda:

11

01 HYBRID BOX con caldaia specifica (25 kW o 30 kW) e due zone di impianto

(Immagine caldaia puramente rappresentativa)

02 Impianto a radiatori

03 Sonda esterna posizionata a Nord-Nord/Ovest

04 Pompa di calore

05 Collettori di distribuzione con testine elettrotermiche

06 Comando di sistema REC10MH

07 Comando Hi, Comfort T100

08 Fancoil TIVANO o SPLIT IDRONICO

10 Utenze acqua calda sanitaria

11 Gruppo ingresso acqua sanitaria

12 Filtro a maglia
