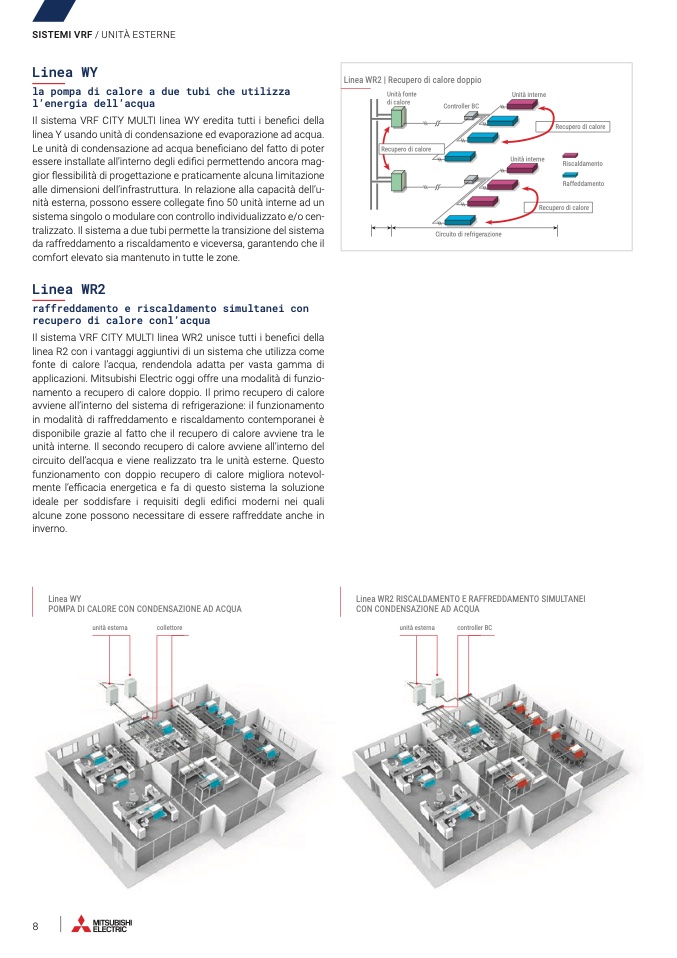

SISTEMI VRF / UNITÀ ESTERNE
Linea WY
la pompa di calore a due tubi che utilizza
l’energia dell’acqua
Il sistema VRF CITY MULTI linea WY eredita tutti i benefici della
linea Y usando unità di condensazione ed evaporazione ad acqua.
Le unità di condensazione ad acqua beneficiano del fatto di poter
essere installate all’interno degli edifici permettendo ancora mag-
gior flessibilità di progettazione e praticamente alcuna limitazione
alle dimensioni dell’infrastruttura. In relazione alla capacità dell’u-
nità esterna, possono essere collegate
fino 50 unità interne ad un
sistema singolo o modulare con controllo individualizzato e/o cen-
tralizzato. Il sistema a due tubi permette la transizione del sistema
da raffreddamento a riscaldamento e viceversa, garantendo che il
comfort elevato sia mantenuto in tutte le zone.
Linea WR2
raffreddamento e riscaldamento simultanei con
recupero di calore conl’acqua
Il sistema VRF CITY MULTI linea WR2 unisce tutti i benefici della
linea R2 con i vantaggi aggiuntivi di un sistema che utilizza come
fonte di calore l’acqua, rendendola adatta per vasta gamma di
applicazioni. Mitsubishi Electric oggi offre una modalità di funzio-
namento a recupero di calore doppio. Il primo recupero di calore
avviene all’interno del sistema di refrigerazione: il funzionamento
in modalità di raffreddamento e riscaldamento contemporanei è
disponibile grazie al fatto che il recupero di calore avviene tra le
unità interne. Il secondo recupero di calore avviene all’interno del
circuito dell’acqua e viene realizzato tra le unità esterne. Questo
funzionamento con doppio recupero di calore migliora notevol-
mente l’efficacia energetica e fa di questo sistema la soluzione
ideale per soddisfare i requisiti degli edi
fici moderni nei quali
alcune zone possono necessitare di essere raffreddate anche in
inverno.
Linea WY
POMPA DI CALORE CON CONDENSAZIONE AD ACQUA
unità esterna
collettore
Linea WR2 RISCALDAMENTO E RAFFREDDAMENTO SIMULTANEI
CON CONDENSAZIONE AD ACQUA
unità esterna
controller BC
Linea WR2 | Recupero di calore doppio
Unità fonte
di calore
Recupero di calore
Controller BC
Unità interne
Unità interne
Recupero di calore
Riscaldamento
Raffeddamento
Recupero di calore
Circuito di refrigerazione
