Linea Y
Il sistema a due tubi in pompa di calore
I sistemi a pompa di calore VRF CITY MULTI linea SMALL Y,
SMALL Y COMPACT (per le piccole applicazioni) e linea Y (per
le grandi applicazioni) adottano un sistema di refrigerante a due
tubi, che permette la transizione del sistema dal raffreddamento
al riscaldamento e viceversa, garantendo che un elevato livello di
comfort sia mantenuto in tutte le zone. Ogni unità esterna com-
patta utilizza il refrigerante R410A e un compressore pilotato ad
Inverter per un controllo efficace dell’energia utilizzata. Con una
vasta gamma di unità interne connettibili tramite una rete di tuba-
zioni flessibile, il sistema VRF CITY MULTI può essere configurato
per tutte le applicazioni. Fino a 12 (linea SMALL Y) o 50 (linea Y)
unità interne possono essere collegate fino ad un indice di capa-
cità pari al 130% permettendo di massimizzare le possibilità di
progettazione. Questa caratteristica permette il condizionamento
d’aria in ogni zona con i diversi comandi remoti individuali e con i
controlli centralizzati.
Linea Y ZUBADAN
Il comfort per tutto l’anno a
basse temperature
Il sistema VRF CITY MULTI a pompa
di calore linea Y ZUBADAN unisce alla flessibilità di ap-
plicazione del sistema VRF CITY MULTI linea Y, eccellenti
capacità di riscaldamento per fornire comfort preciso e
puntuale anche nei giorni più freddi dell’anno fino a -25°C.
La versione ZUBADAN è quindi particolarmente indicata per le
località caratterizzate da temperature invernali particolarmente
rigide e grazie all’esclusiva tecnologia denominata “Flash Injection
Circuit” è in grado di fornire la quantità ottimale di refrigerante al
sistema per mezzo di una speciale porta d’iniezione del compres-
sore progettata per garantire un funzionamento particolarmente
stabile.

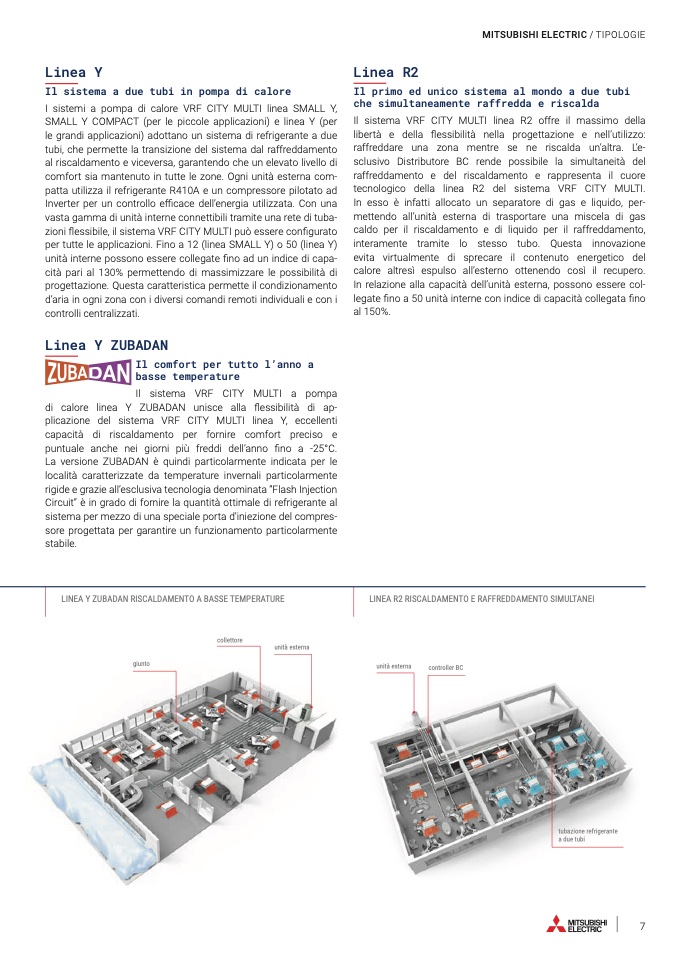

LINEA Y ZUBADAN RISCALDAMENTO A BASSE TEMPERATURE
Linea R2
Il primo ed unico sistema al mondo a due tubi
che simultaneamente raffredda e riscalda
Il sistema VRF CITY MULTI linea R2 offre il massimo della
libertà e della flessibilità nella progettazione e nell’utilizzo:
raffreddare una zona mentre se ne riscalda un’altra. L’e-
sclusivo Distributore BC rende possibile la simultaneità del
raffreddamento e del riscaldamento e rappresenta il cuore
tecnologico della linea R2 del sistema VRF CITY MULTI.
In esso è infatti allocato un separatore di gas e liquido, per-
mettendo all’unità esterna di trasportare una miscela di gas
caldo per il riscaldamento e di liquido per il raffreddamento,
interamente tramite lo stesso tubo. Questa innovazione
evita virtualmente di sprecare il contenuto energetico del
calore altresì espulso all’esterno ottenendo così il recupero.
In relazione alla capacità dell’unità esterna, possono essere col-
legate fino a 50 unità interne con indice di capacità collegata fino
al 150%.
MITSUBISHI ELECTRIC / TIPOLOGIE
collettore
unità esterna
LINEA R2 RISCALDAMENTO E RAFFREDDAMENTO SIMULTANEI
giunto
unità esterna
controller BC
tubazione refrigerante
a due tubi
7
