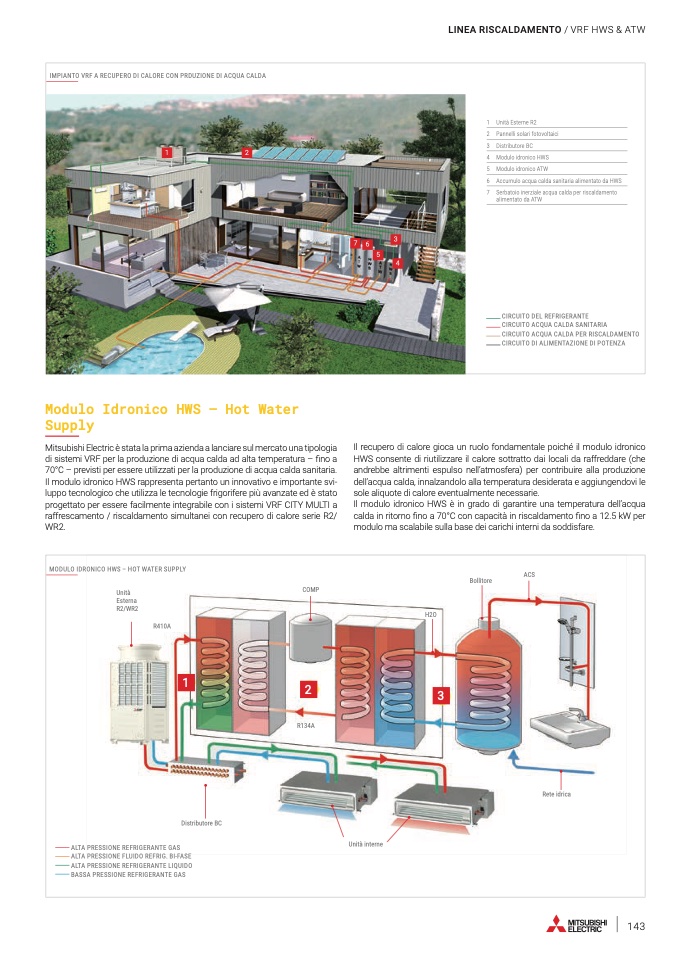

LINEA RISCALDAMENTO / VRF HWS & ATW

IMPIANTO VRF A RECUPERO DI CALORE CON PRDUZIONE DI ACQUA CALDA

1

2

1 Unità Esterne R2

2 Pannelli solari fotovoltaici

3 Distributore BC

4 Modulo idronico HWS

5 Modulo idronico ATW

6 Accumulo acqua calda sanitaria alimentato da HWS

7 Serbatoio inerziale acqua calda per riscaldamento

alimentato da ATW

CIRCUITO DEL REFRIGERANTE

CIRCUITO ACQUA CALDA SANITARIA

CIRCUITO ACQUA CALDA PER RISCALDAMENTO

CIRCUITO DI ALIMENTAZIONE DI POTENZA

3

5

4

7

6

Modulo Idronico HWS – Hot Water

Supply

Mitsubishi Electric è stata la prima azienda a lanciare sul mercato una tipologia

di sistemi VRF per la produzione di acqua calda ad alta temperatura – fino a

70°C – previsti per essere utilizzati per la produzione di acqua calda sanitaria.

Il modulo idronico HWS rappresenta pertanto un innovativo e importante svi-

luppo tecnologico che utilizza le tecnologie frigorifere più avanzate ed è stato

progettato per essere facilmente integrabile con i sistemi VRF CITY MULTI a

raffrescamento / riscaldamento simultanei con recupero di calore serie R2/

WR2.

Il recupero di calore gioca un ruolo fondamentale poiché il modulo idronico

HWS consente di riutilizzare il calore sottratto dai locali da raffreddare (che

andrebbe altrimenti espulso nell’atmosfera) per contribuire alla produzione

dell’acqua calda, innalzandolo alla temperatura desiderata e aggiungendovi le

sole aliquote di calore eventualmente necessarie.

Il modulo idronico HWS è in grado di garantire una temperatura dell’acqua

calda in ritorno fino a 70°C con capacità in riscaldamento fino a 12.5 kW per

modulo ma scalabile sulla base dei carichi interni da soddisfare.

MODULO IDRONICO HWS – HOT WATER SUPPLY

Unità

Esterna

R2/WR2

R410A

1

Distributore BC

ALTA PRESSIONE REFRIGERANTE GAS

ALTA PRESSIONE FLUIDO REFRIG. BI-FASE

ALTA PRESSIONE REFRIGERANTE LIQUIDO

BASSA PRESSIONE REFRIGERANTE GAS

Bollitore

H2O

3

ACS

COMP

2

R134A

Rete idrica

Unità interne
