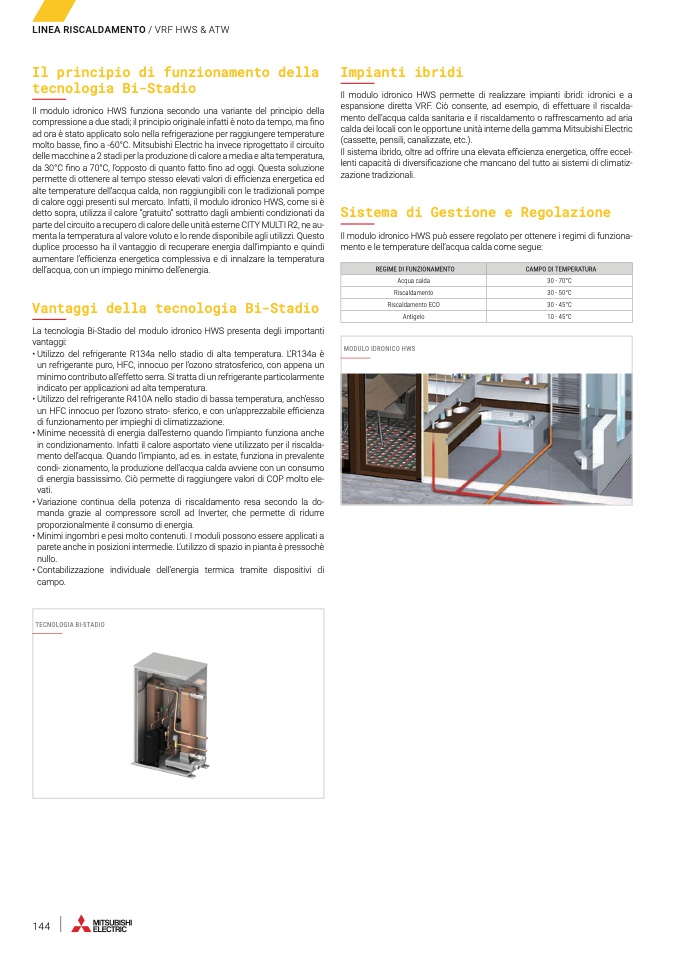

Il principio di funzionamento della
tecnologia Bi-Stadio
Il modulo idronico HWS funziona secondo una variante del principio della
compressione a due stadi; il principio originale infatti è noto da tempo, ma fino
ad ora è stato applicato solo nella refrigerazione per raggiungere temperature
molto basse, fino a -60°C. Mitsubishi Electric ha invece riprogettato il circuito
delle macchine a 2 stadi per la produzione di calore a media e alta temperatura,
da 30°C fino a 70°C, l’opposto di quanto fatto fino ad oggi. Questa soluzione
permette di ottenere al tempo stesso elevati valori di efficienza energetica ed
alte temperature dell’acqua calda, non raggiungibili con le tradizionali pompe
di calore oggi presenti sul mercato. Infatti, il modulo idronico HWS, come si è
detto sopra, utilizza il calore “gratuito” sottratto dagli ambienti condizionati da
parte del circuito a recupero di calore delle unità esterne CITY MULTI R2, ne au-
menta la temperatura al valore voluto e lo rende disponibile agli utilizzi. Questo
duplice processo ha il vantaggio di recuperare energia dall’impianto e quindi
aumentare l’efficienza energetica complessiva e di innalzare la temperatura
dell’acqua, con un impiego minimo dell’energia.
Vantaggi della tecnologia Bi-Stadio
La tecnologia Bi-Stadio del modulo idronico HWS presenta degli importanti
vantaggi:
• Utilizzo del refrigerante R134a nello stadio di alta temperatura. L’R134a è
un refrigerante puro, HFC, innocuo per l’ozono stratosferico, con appena un
minimo contributo all’effetto serra. Si tratta di un refrigerante particolarmente
indicato per applicazioni ad alta temperatura.
• Utilizzo del refrigerante R410A nello stadio di bassa temperatura, anch’esso
un HFC innocuo per l’ozono strato- sferico, e con un’apprezzabile efficienza
di funzionamento per impieghi di climatizzazione.
• Minime necessità di energia dall’esterno quando l’impianto funziona anche
in condizionamento. Infatti il calore asportato viene utilizzato per il riscalda-
mento dell’acqua. Quando l’impianto, ad es. in estate, funziona in prevalente
condi- zionamento, la produzione dell’acqua calda avviene con un consumo
di energia bassissimo. Ciò permette di raggiungere valori di COP molto ele-
vati.
• Variazione continua della potenza di riscaldamento resa secondo la do-
manda grazie al compressore scroll ad Inverter, che permette di ridurre
proporzionalmente il consumo di energia.
• Minimi ingombri e pesi molto contenuti. I moduli possono essere applicati a
parete anche in posizioni intermedie. L’utilizzo di spazio in pianta è pressochè
nullo.
•Contabilizzazione individuale dell’energia termica tramite dispositivi di
campo.
Impianti ibridi
Il modulo idronico HWS permette di realizzare impianti ibridi: idronici e a
espansione diretta VRF. Ciò consente, ad esempio, di effettuare il riscalda-
mento dell’acqua calda sanitaria e il riscaldamento o raffrescamento ad aria
calda dei locali con le opportune unità interne della gamma Mitsubishi Electric
(cassette, pensili, canalizzate, etc.).
Il sistema ibrido, oltre ad offrire una elevata efficienza energetica, offre eccel-
lenti capacità di diversificazione che mancano del tutto ai sistemi di climatiz-
zazione tradizionali.
Sistema di Gestione e Regolazione
Il modulo idronico HWS può essere regolato per ottenere i regimi di funziona-
mento e le temperature dell’acqua calda come segue:
REGIME DI FUNZIONAMENTO
CAMPO DI TEMPERATURA
Acqua calda
30 - 70°C
Riscaldamento
30 - 50°C
Riscaldamento ECO
30 - 45°C
Antigelo
10 - 45°C
MODULO IDRONICO HWS
TECNOLOGIA BI-STADIO
