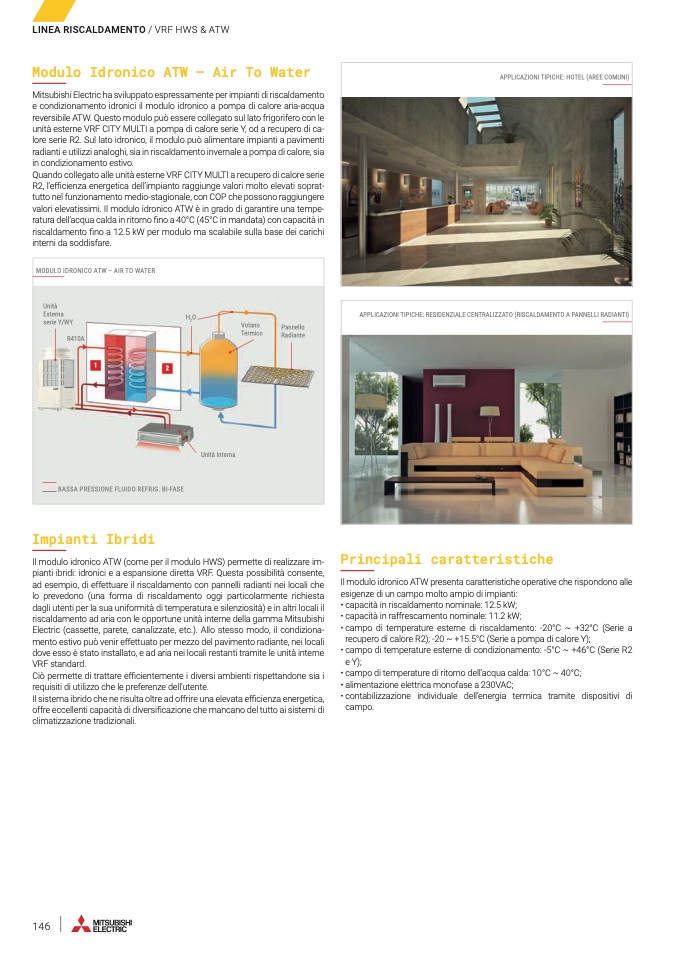

LINEA RISCALDAMENTO / VRF HWS & ATW

Modulo Idronico ATW – Air To Water

Mitsubishi Electric ha sviluppato espressamente per impianti di riscaldamento

e condizionamento idronici il modulo idronico a pompa di calore aria-acqua

reversibile ATW. Questo modulo può essere collegato sul lato frigorifero con le

unità esterne VRF CITY MULTI a pompa di calore serie Y, od a recupero di ca-

lore serie R2. Sul lato idronico, il modulo può alimentare impianti a pavimenti

radianti e utilizzi analoghi, sia in riscaldamento invernale a pompa di calore, sia

in condizionamento estivo.

Quando collegato alle unità esterne VRF CITY MULTI a recupero di calore serie

R2, l’efficienza energetica dell’impianto raggiunge valori molto elevati soprat-

tutto nel funzionamento medio-stagionale, con COP che possono raggiungere

valori elevatissimi. Il modulo idronico ATW è in grado di garantire una tempe-

ratura dell’acqua calda in ritorno fino a 40°C (45°C in mandata) con capacità in

riscaldamento fino a 12.5 kW per modulo ma scalabile sulla base dei carichi

interni da soddisfare.

Impianti Ibridi

Il modulo idronico ATW (come per il modulo HWS) permette di realizzare im-

pianti ibridi: idronici e a espansione diretta VRF. Questa possibilità consente,

ad esempio, di effettuare il riscaldamento con pannelli radianti nei locali che

lo prevedono (una forma di riscaldamento oggi particolarmente richiesta

dagli utenti per la sua uniformità di temperatura e silenziosità) e in altri locali il

riscaldamento ad aria con le opportune unità interne della gamma Mitsubishi

Electric (cassette, parete, canalizzate, etc.). Allo stesso modo, il condiziona-

mento estivo può venir effettuato per mezzo del pavimento radiante, nei locali

dove esso è stato installato, e ad aria nei locali restanti tramite le unità interne

VRF standard.

Ciò permette di trattare efficientemente i diversi ambienti rispettandone sia i

requisiti di utilizzo che le preferenze dell’utente.

Il sistema ibrido che ne risulta oltre ad offrire una elevata efficienza energetica,

offre eccellenti capacità di diversificazione che mancano del tutto ai sistemi di

climatizzazione tradizionali.

Principali caratteristiche

Il modulo idronico ATW presenta caratteristiche operative che rispondono alle

esigenze di un campo molto ampio di impianti:

• capacità in riscaldamento nominale: 12.5 kW;

• capacità in raffrescamento nominale: 11.2 kW;

• campo di temperature esterne di riscaldamento: -20°C ~ +32°C (Serie a

recupero di calore R2); -20 ~ +15.5°C (Serie a pompa di calore Y);

• campo di temperature esterne di condizionamento: -5°C ~ +46°C (Serie R2

e Y);

• campo di temperature di ritorno dell’acqua calda: 10°C ~ 40°C;

• alimentazione elettrica monofase a 230VAC;

•contabilizzazione individuale dell’energia termica tramite dispositivi di

campo.

APPLICAZIONI TIPICHE: HOTEL (AREE COMUNI)

MODULO IDRONICO ATW – AIR TO WATER

Unità

Esterna

serie Y/WY

R410A

1

H

2

O

2

Volano

Termico

Pannello

Radiante

Unità Interna

BASSA PRESSIONE FLUIDO REFRIG. BI-FASE

APPLICAZIONI TIPICHE: RESIDENZIALE CENTRALIZZATO (RISCALDAMENTO A PANNELLI RADIANTI)
