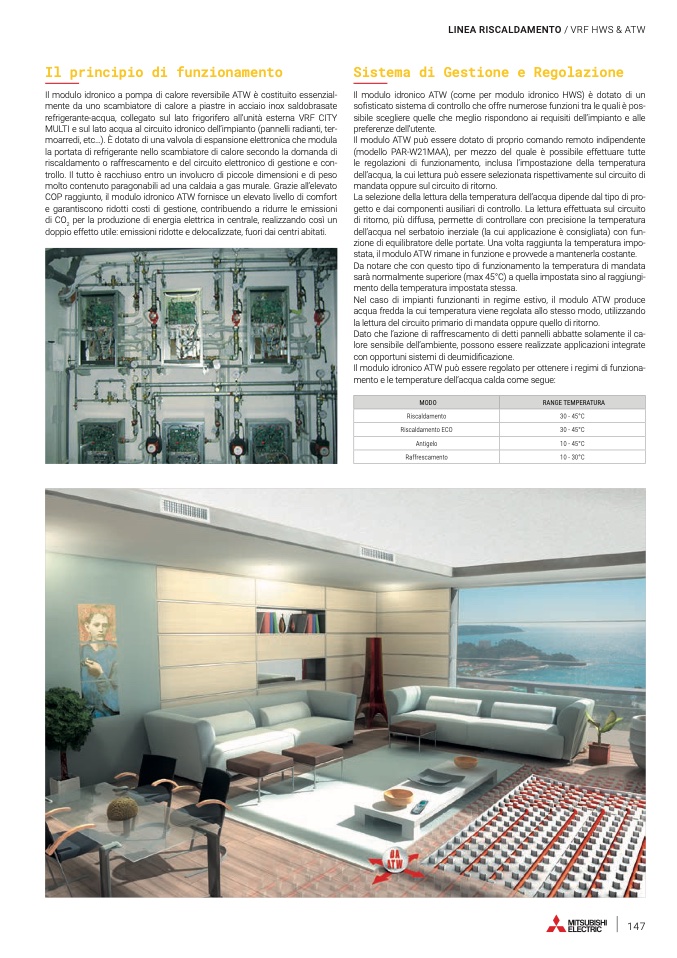

Il principio di funzionamento
Il modulo idronico a pompa di calore reversibile ATW è costituito essenzial-
mente da uno scambiatore di calore a piastre in acciaio inox saldobrasate
refrigerante-acqua, collegato sul lato frigorifero all’unità esterna VRF CITY
MULTI e sul lato acqua al circuito idronico dell’impianto (pannelli radianti, ter-
moarredi, etc...). È dotato di una valvola di espansione elettronica che modula
la portata di refrigerante nello scambiatore di calore secondo la domanda di
riscaldamento o raffrescamento e del circuito elettronico di gestione e con-
trollo. Il tutto è racchiuso entro un involucro di piccole dimensioni e di peso
molto contenuto paragonabili ad una caldaia a gas murale. Grazie all’elevato
COP raggiunto, il modulo idronico ATW fornisce un elevato livello di comfort
e garantiscono ridotti costi di gestione, contribuendo a ridurre le emissioni
di CO
2
per la produzione di energia elettrica in centrale, realizzando così un
doppio effetto utile: emissioni ridotte e delocalizzate, fuori dai centri abitati.
LINEA RISCALDAMENTO / VRF HWS & ATW
Sistema di Gestione e Regolazione
Il modulo idronico ATW (come per modulo idronico HWS) è dotato di un
sofisticato sistema di controllo che offre numerose funzioni tra le quali è pos-
sibile scegliere quelle che meglio rispondono ai requisiti dell’impianto e alle
preferenze dell’utente.
Il modulo ATW può essere dotato di proprio comando remoto indipendente
(modello PAR-W21MAA), per mezzo del quale è possibile effettuare tutte
le regolazioni di funzionamento, inclusa l’impostazione della temperatura
dell’acqua, la cui lettura può essere selezionata rispettivamente sul circuito di
mandata oppure sul circuito di ritorno.
La selezione della lettura della temperatura dell’acqua dipende dal tipo di pro-
getto e dai componenti ausiliari di controllo. La lettura effettuata sul circuito
di ritorno, più diffusa, permette di controllare con precisione la temperatura
dell’acqua nel serbatoio inerziale (la cui applicazione è consigliata) con fun-
zione di equilibratore delle portate. Una volta raggiunta la temperatura impo-
stata, il modulo ATW rimane in funzione e provvede a mantenerla costante.
Da notare che con questo tipo di funzionamento la temperatura di mandata
sarà normalmente superiore (max 45°C) a quella impostata sino al raggiungi-
mento della temperatura impostata stessa.
Nel caso di impianti funzionanti in regime estivo, il modulo ATW produce
acqua fredda la cui temperatura viene regolata allo stesso modo, utilizzando
la lettura del circuito primario di mandata oppure quello di ritorno.
Dato che l’azione di raffrescamento di detti pannelli abbatte solamente il ca-
lore sensibile dell’ambiente, possono essere realizzate applicazioni integrate
con opportuni sistemi di deumidificazione.
Il modulo idronico ATW può essere regolato per ottenere i regimi di funziona-
mento e le temperature dell’acqua calda come segue:
MODO
RANGE TEMPERATURA
Riscaldamento
30 - 45°C
Riscaldamento ECO
30 - 45°C
Antigelo
10 - 45°C
Raffrescamento
10 - 30°C
