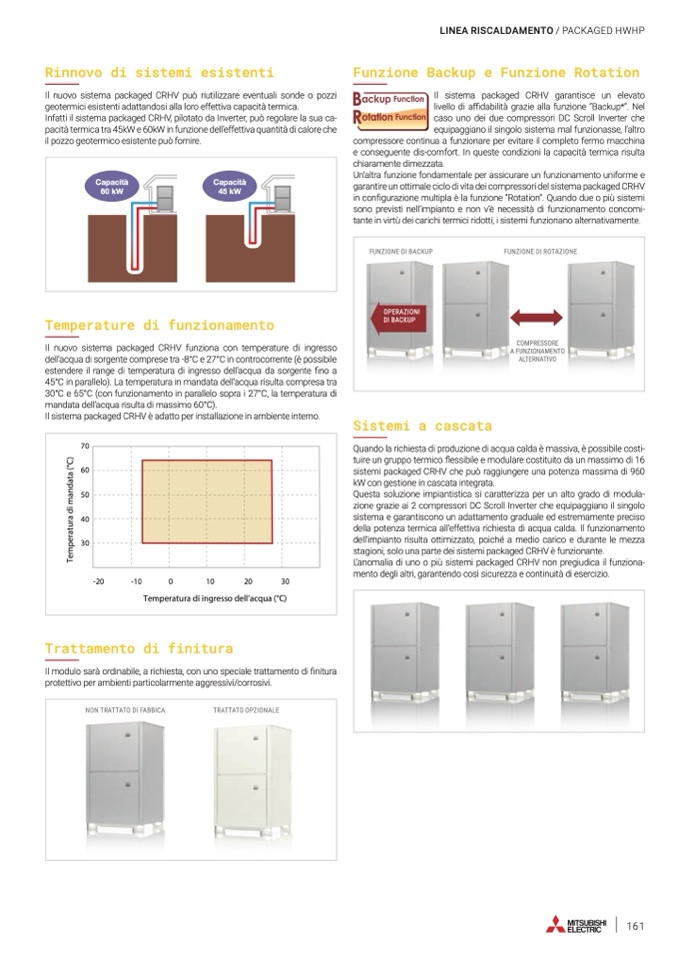

Rinnovo di sistemi esistenti
Il nuovo sistema packaged CRHV può riutilizzare eventuali sonde o pozzi
geotermici esistenti adattandosi alla loro effettiva capacità termica.
Infatti il sistema packaged CRHV, pilotato da Inverter, può regolare la sua ca-
pacità termica tra 45kW e 60kW in funzione dell’effettiva quantità di calore che
il pozzo geotermico esistente può fornire.
LINEA RISCALDAMENTO / PACKAGED HWHP
Funzione Backup e Funzione Rotation
Il sistema packaged CRHV garantisce un elevato
livello di affidabilità grazie alla funzione “Backup*”. Nel
caso uno dei due compressori DC Scroll Inverter che
equipaggiano il singolo sistema mal funzionasse, l’altro
compressore continua a funzionare per evitare il completo fermo macchina
e conseguente dis-comfort. In queste condizioni la capacità termica risulta
chiaramente dimezzata.
Un’altra funzione fondamentale per assicurare un funzionamento uniforme e
garantire un ottimale ciclo di vita dei compressori del sistema packaged CRHV
in configurazione multipla è la funzione “Rotation”. Quando due o più sistemi
sono previsti nell’impianto e non v’è necessità di funzionamento concomi-
tante in virtù dei carichi termici ridotti, i sistemi funzionano alternativamente.
Sistemi a cascata
Quando la richiesta di produzione di acqua calda è massiva, è possibile costi-
tuire un gruppo termico flessibile e modulare costituito da un massimo di 16
sistemi packaged CRHV che può raggiungere una potenza massima di 960
kW con gestione in cascata integrata.
Questa soluzione impiantistica si caratterizza per un alto grado di modula-
zione grazie ai 2 compressori DC Scroll Inverter che equipaggiano il singolo
sistema e garantiscono un adattamento graduale ed estremamente preciso
della potenza termica all’effettiva richiesta di acqua calda. Il funzionamento
dell’impianto risulta ottimizzato, poiché a medio carico e durante le mezza
stagioni, solo una parte dei sistemi packaged CRHV è funzionante.
L’anomalia di uno o più sistemi packaged CRHV non pregiudica il funziona-
mento degli altri, garantendo così sicurezza e continuità di esercizio.
Capacità
Capacità
60 kW
45 kW
FUNZIONE DI BACKUP
OPERAZIONI
DI BACKUP
FUNZIONE DI ROTAZIONE
COMPRESSORE
A FUNZIONAMENTO
ALTERNATIVO
Temperature di funzionamento
Il nuovo sistema packaged CRHV funziona con temperature di ingresso
dell’acqua di sorgente comprese tra -8°C e 27°C in controcorrente (è possibile
estendere il range di temperatura di ingresso dell’acqua da sorgente fino a
45°C in parallelo). La temperatura in mandata dell’acqua risulta compresa tra
30°C e 65°C (con funzionamento in parallelo sopra i 27°C, la temperatura di
mandata dell’acqua risulta di massimo 60°C).
Il sistema packaged CRHV è adatto per installazione in ambiente interno.
70
60
50
40
30
-20
-10
0
10
20
30
Temperatura di ingresso dell’acqua (°C)
Trattamento di finitura
Il modulo sarà ordinabile, a richiesta, con uno speciale trattamento di finitura
protettivo per ambienti particolarmente aggressivi/corrosivi.
NON TRATTATO DI FABBICA
TRATTATO OPZIONALE
