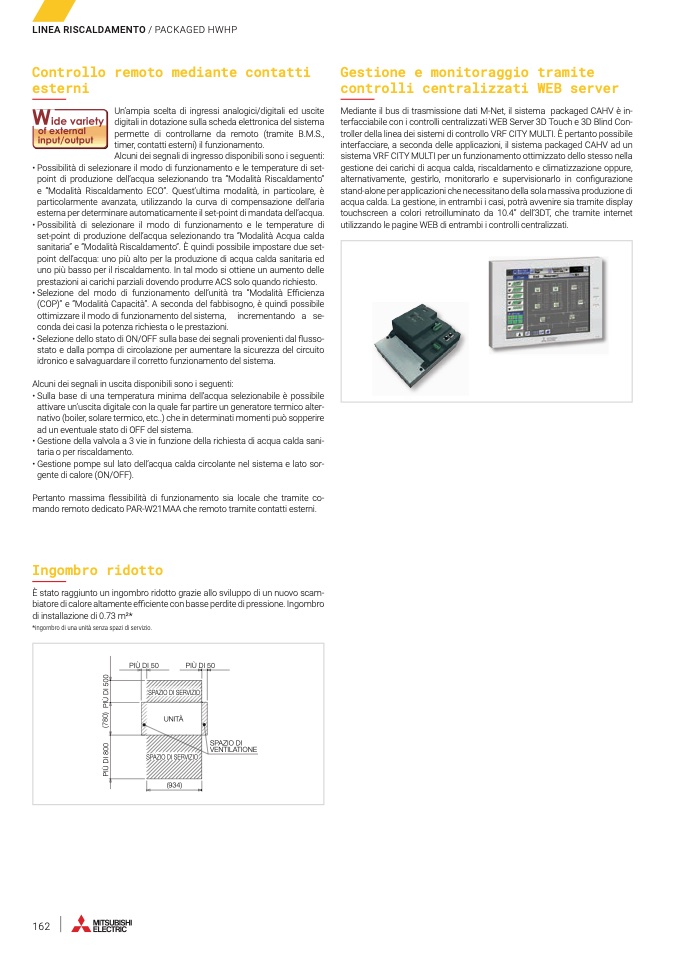

LINEA RISCALDAMENTO / PACKAGED HWHP

Controllo remoto mediante contatti

esterni

Alcuni dei segnali di ingresso disponibili sono i seguenti:

• Possibilit

à di selezionare il modo di funzionamento e le temperature di set-

point di produzione dell’acqua selezionando tra “Modalità Riscaldamento”

e “Modalità Riscaldamento ECO”. Quest’ultima modalità, in particolare, è

particolarmente avanzata, utilizzando la curva di compensazione dell’aria

esterna per determinare automaticamente il set-point di mandata dell’acqua.

• Possibilit

à di selezionare il modo di funzionamento e le temperature di

set-point di produzione dell’acqua selezionando tra “Modalità Acqua calda

sanitaria” e “Modalit

à Riscaldamento”. È quindi possibile impostare due set-

point dell’acqua: uno più alto per la produzione di acqua calda sanitaria ed

uno più basso per il riscaldamento. In tal modo si ottiene un aumento delle

prestazioni ai carichi parziali dovendo produrre ACS solo quando richiesto.

• Selezione del modo di funzionamento dell’unità tra “Modalità Efficienza

(COP)” e “Modalità Capacit

à”. A seconda del fabbisogno, è quindi possibile

ottimizzare il modo di funzionamento del sistema, incrementando a se-

conda dei casi la potenza richiesta o le prestazioni.

• Selezione dello stato di ON/OFF sulla base dei segnali provenienti dal flusso-

stato e dalla pompa di circolazione per aumentare la sicurezza del circuito

idronico e salvaguardare il corretto funzionamento del sistema.

Alcuni dei segnali in uscita disponibili sono i seguenti:

• Sulla base di una temperatura minima dell’acqua selezionabile è possibile

attivare un’uscita digitale con la quale far partire un generatore termico alter-

nativo (boiler, solare termico, etc..) che in determinati momenti può sopperire

ad un eventuale stato di OFF del sistema.

• Gestione della valvola a 3 vie in funzione della richiesta di acqua calda sani-

taria o per riscaldamento.

• Gestione pompe sul lato dell’acqua calda circolante nel sistema e lato sor-

gente di calore (ON/OFF).

Pertanto massima flessibilità di funzionamento sia locale che tramite co-

mando remoto dedicato PAR-W21MAA che remoto tramite contatti esterni.

Ingombro ridotto

È stato raggiunto un ingombro ridotto grazie allo sviluppo di un nuovo scam-

biatore di calore altamente efficiente con basse perdite di pressione. Ingombro

di installazione di 0.73 m2*

*ingombro di una unità senza spazi di servizio.

Gestione e monitoraggio tramite

controlli centralizzati WEB server

Mediante il bus di trasmissione dati M-Net, il sistema packaged CAHV è in-

terfacciabile con i controlli centralizzati WEB Server 3D Touch e 3D Blind Con-

troller della linea dei sistemi di controllo VRF CITY MULTI. È pertanto possibile

interfacciare, a seconda delle applicazioni, il sistema packaged CAHV ad un

sistema VRF CITY MULTI per un funzionamento ottimizzato dello stesso nella

gestione dei carichi di acqua calda, riscaldamento e climatizzazione oppure,

alternativamente, gestirlo, monitorarlo e supervisionarlo in configurazione

stand-alone per applicazioni che necessitano della sola massiva produzione di

acqua calda. La gestione, in entrambi i casi, potrà avvenire sia tramite display

touchscreen a colori retroilluminato da 10.4” dell’3DT, che tramite internet

utilizzando le pagine WEB di entrambi i controlli centralizzati.

Un’ampia scelta di ingressi analogici/digitali ed uscite

digitali in dotazione sulla scheda elettronica del sistema

permette di controllarne da remoto (tramite B.M.S.,

timer, contatti esterni) il funzionamento.

PIÙ DI 50

PIÙ DI 50

SPAZIO DI

VENTILATIONE

SPAZIO DI SERVIZIO

UNITÀ

SPAZIO DI SERVIZIO

(934)

162

P

I

U

̀

D

I

8

0

0

(

7

8

0

)

P

I

U

̀

D

I

5

0

0
