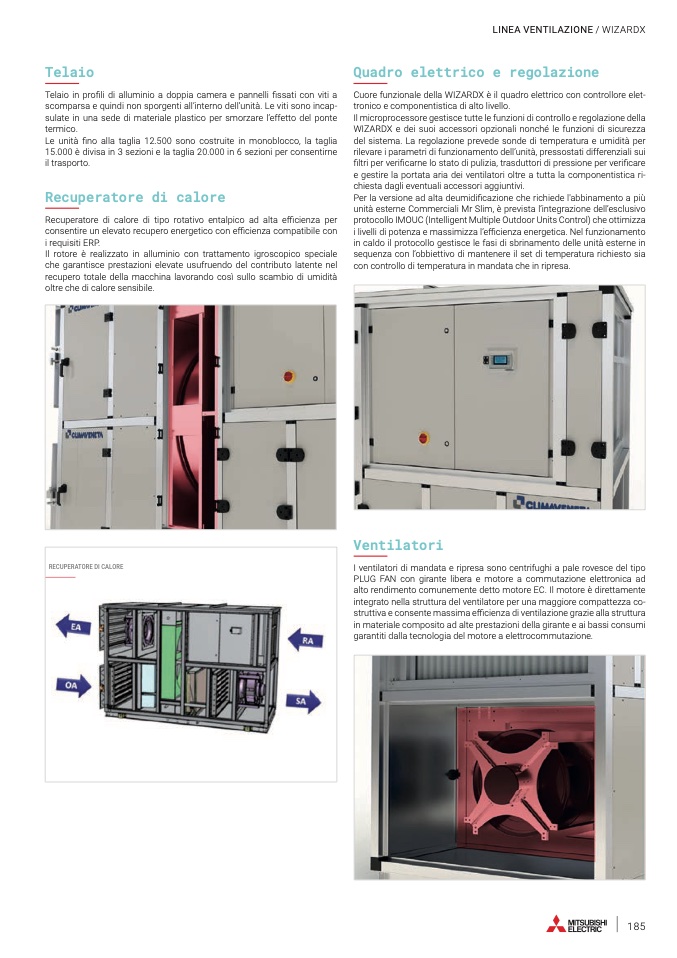

Telaio

Telaio in profili di alluminio a doppia camera e pannelli fissati con viti a

scomparsa e quindi non sporgenti all’interno dell’unità. Le viti sono incap-

sulate in una sede di materiale plastico per smorzare l’effetto del ponte

termico.

Le unità fino alla taglia 12.500 sono costruite in monoblocco, la taglia

15.000 è divisa in 3 sezioni e la taglia 20.000 in 6 sezioni per consentirne

il trasporto.

Recuperatore di calore

Recuperatore di calore di tipo rotativo entalpico ad alta efficienza per

consentire un elevato recupero energetico con efficienza compatibile con

i requisiti ERP.

Il rotore è realizzato in alluminio con trattamento igroscopico speciale

che garantisce prestazioni elevate usufruendo del contributo latente nel

recupero totale della macchina lavorando così sullo scambio di umidità

oltre che di calore sensibile.

LINEA VENTILAZIONE / WIZARDX

Quadro elettrico e regolazione

Cuore funzionale della WIZARDX è il quadro elettrico con controllore elet-

tronico e componentistica di alto livello.

Il microprocessore gestisce tutte le funzioni di controllo e regolazione della

WIZARDX e dei suoi accessori opzionali nonché le funzioni di sicurezza

del sistema. La regolazione prevede sonde di temperatura e umidità per

rilevare i parametri di funzionamento dell’unità, pressostati differenziali sui

filtri per verificarne lo stato di pulizia, trasduttori di pressione per verificare

e gestire la portata aria dei ventilatori oltre a tutta la componentistica ri-

chiesta dagli eventuali accessori aggiuntivi.

Per la versione ad alta deumidificazione che richiede l'abbinamento a più

unità esterne Commerciali Mr Slim, è prevista l’integrazione dell’esclusivo

protocollo IMOUC (Intelligent Multiple Outdoor Units Control) che ottimizza

i livelli di potenza e massimizza l’efficienza energetica. Nel funzionamento

in caldo il protocollo gestisce le fasi di sbrinamento delle unità esterne in

sequenza con l’obbiettivo di mantenere il set di temperatura richiesto sia

con controllo di temperatura in mandata che in ripresa.

Ventilatori

I ventilatori di mandata e ripresa sono centrifughi a pale rovesce del tipo

PLUG FAN con girante libera e motore a commutazione elettronica ad

alto rendimento comunemente detto motore EC. Il motore è direttamente

integrato nella struttura del ventilatore per una maggiore compattezza co-

struttiva e consente massima efficienza di ventilazione grazie alla struttura

in materiale composito ad alte prestazioni della girante e ai bassi consumi

garantiti dalla tecnologia del motore a elettrocommutazione.

RECUPERATORE DI CALORE

185
