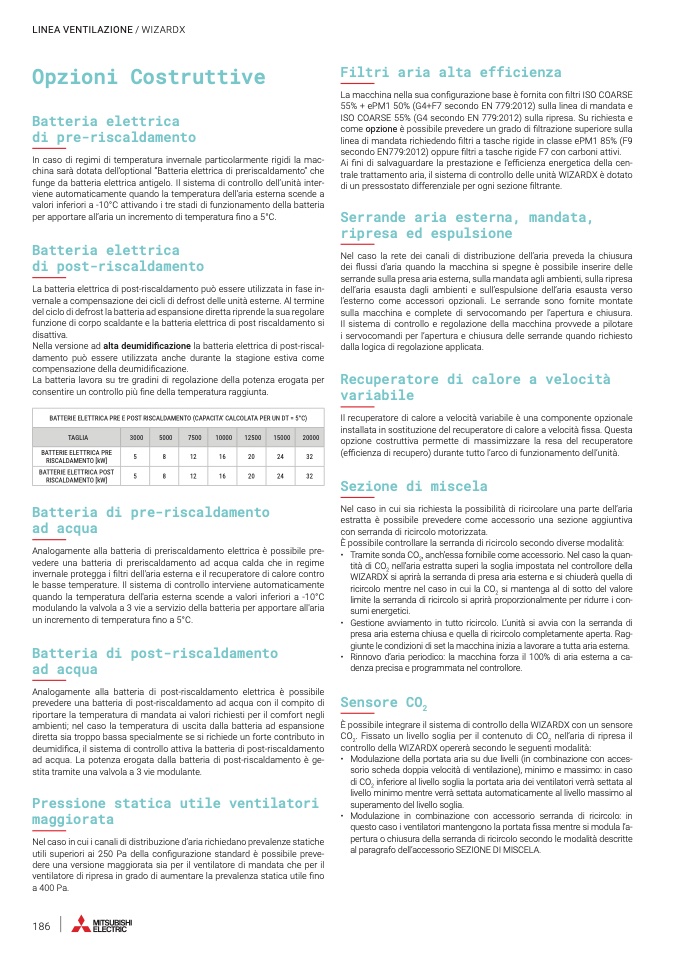

LINEA VENTILAZIONE / WIZARDX
Opzioni Costruttive
Batteria elettrica
di pre-riscaldamento
In caso di regimi di temperatura invernale particolarmente rigidi la mac-
china sarà dotata dell’optional “Batteria elettrica di preriscaldamento” che
funge da batteria elettrica antigelo. Il sistema di controllo dell’unità inter-
viene automaticamente quando la temperatura dell’aria esterna scende a
valori inferiori a -10°C attivando i tre stadi di funzionamento della batteria
per apportare all’aria un incremento di temperatura fino a 5°C.
Batteria elettrica
di post-riscaldamento
La batteria elettrica di post-riscaldamento pu
ò essere utilizzata in fase in-
vernale a compensazione dei cicli di defrost delle unità esterne. Al termine
del ciclo di defrost la batteria ad espansione diretta riprende la sua regolare
funzione di corpo scaldante e la batteria elettrica di post riscaldamento si
disattiva.
Nella versione ad alta deumidificazione la batteria elettrica di post-riscal-
damento può essere utilizzata anche durante la stagione estiva come
compensazione della deumidificazione.
La batteria lavora su tre gradini di regolazione della potenza erogata per
consentire un controllo più fine della temperatura raggiunta.
Batteria di pre-riscaldamento
ad acqua
Analogamente alla batteria di preriscaldamento elettrica è possibile pre-
vedere una batteria di preriscaldamento ad acqua calda che in regime
invernale protegga i filtri dell'aria esterna e il recuperatore di calore contro
le basse temperature. Il sistema di controllo interviene automaticamente
quando la temperatura dell'aria esterna scende a valori inferiori a -10°C
modulando la valvola a 3 vie a servizio della batteria per apportare all'aria
un incremento di temperatura fino a 5°C.
Batteria di post-riscaldamento
ad acqua
Analogamente alla batteria di post-riscaldamento elettrica
è possibile
prevedere una batteria di post-riscaldamento ad acqua con il compito di
riportare la temperatura di mandata ai valori richiesti per il comfort negli
ambienti; nel caso la temperatura di uscita dalla batteria ad espansione
diretta sia troppo bassa specialmente se si richiede un forte contributo in
deumidifica, il sistema di controllo attiva la batteria di post-riscaldamento
ad acqua. La potenza erogata dalla batteria di post-riscaldamento è ge-
stita tramite una valvola a 3 vie modulante.
Pressione statica utile ventilatori
maggiorata
Nel caso in cui i canali di distribuzione d’aria richiedano prevalenze statiche
utili superiori ai 250 Pa della configurazione standard è possibile preve-
dere una versione maggiorata sia per il ventilatore di mandata che per il
ventilatore di ripresa in grado di aumentare la prevalenza statica utile fino
a 400 Pa.
Filtri aria alta efficienza
La macchina nella sua configurazione base è fornita con filtri ISO COARSE
55% + ePM1 50% (G4+F7 secondo EN 779:2012) sulla linea di mandata e
ISO COARSE 55% (G4 secondo EN 779:2012) sulla ripresa. Su richiesta e
come opzione è possibile prevedere un grado di filtrazione superiore sulla
linea di mandata richiedendo filtri a tasche rigide in classe ePM1 85% (F9
secondo EN779:2012) oppure filtri a tasche rigide F7 con carboni attivi.
Ai fini di salvaguardare la prestazione e l'efficienza energetica della cen-
trale trattamento aria, il sistema di controllo delle unità WIZARDX è dotato
di un pressostato differenziale per ogni sezione filtrante.
Serrande aria esterna, mandata,
ripresa ed espulsione
Nel caso la rete dei canali di distribuzione dell’aria preveda la chiusura
dei flussi d’aria quando la macchina si spegne è possibile inserire delle
serrande sulla presa aria esterna, sulla mandata agli ambienti, sulla ripresa
dell’aria esausta dagli ambienti e sull’espulsione dell’aria esausta verso
l’esterno come accessori opzionali. Le serrande sono fornite montate
sulla macchina e complete di servocomando per l’apertura e chiusura.
Il sistema di controllo e regolazione della macchina provvede a pilotare
i servocomandi per l’apertura e chiusura delle serrande quando richiesto
dalla logica di regolazione applicata.
Recuperatore di calore a velocità
variabile
Il recuperatore di calore a velocità variabile è una componente opzionale
installata in sostituzione del recuperatore di calore a velocità fissa. Questa
opzione costruttiva permette di massimizzare la resa del recuperatore
(efficienza di recupero) durante tutto l’arco di funzionamento dell’unità.
Sezione di miscela
Nel caso in cui sia richiesta la possibilità di ricircolare una parte dell’aria
estratta è possibile prevedere come accessorio una sezione aggiuntiva
con serranda di ricircolo motorizzata.
È possibile controllare la serranda di ricircolo secondo diverse modalità:
• Tramite sonda CO
2
, anch’essa fornibile come accessorio. Nel caso la quan-
tità di CO
2
nell’aria estratta superi la soglia impostata nel controllore della
WIZARDX si aprirà la serranda di presa aria esterna e si chiuderà quella di
ricircolo mentre nel caso in cui la CO
2
si mantenga al di sotto del valore
limite la serranda di ricircolo si aprirà proporzionalmente per ridurre i con-
sumi energetici.
• Gestione avviamento in tutto ricircolo. L’unità si avvia con la serranda di
presa aria esterna chiusa e quella di ricircolo completamente aperta. Rag-
giunte le condizioni di set la macchina inizia a lavorare a tutta aria esterna.
• Rinnovo d’aria periodico: la macchina forza il 100% di aria esterna a ca-
denza precisa e programmata nel controllore.
Sensore CO
2
È possibile integrare il sistema di controllo della WIZARDX con un sensore
CO
2
. Fissato un livello soglia per il contenuto di CO
2
nell’aria di ripresa il
controllo della WIZARDX opererà secondo le seguenti modalità:
• Modulazione della portata aria su due livelli (in combinazione con acces-
sorio scheda doppia velocità di ventilazione), minimo e massimo: in caso
di CO
2
inferiore al livello soglia la portata aria dei ventilatori verrà settata al
livello minimo mentre verrà settata automaticamente al livello massimo al
superamento del livello soglia.
• Modulazione in combinazione con accessorio serranda di ricircolo: in
questo caso i ventilatori mantengono la portata fissa mentre si modula l’a-
pertura o chiusura della serranda di ricircolo secondo le modalità descritte
al paragrafo dell’accessorio SEZIONE DI MISCELA.
BATTERIE ELETTRICA PRE E POST RISCALDAMENTO (CAPACITA’ CALCOLATA PER UN DT = 5°C)
TAGLIA
3000
5000
7500
10000
12500
15000
20000
BATTERIE ELETTRICA PRE
RISCALDAMENTO [kW]
5
8
12
16
20
24
32
BATTERIE ELETTRICA POST
RISCALDAMENTO [kW]
5
8
12
16
20
24
32
