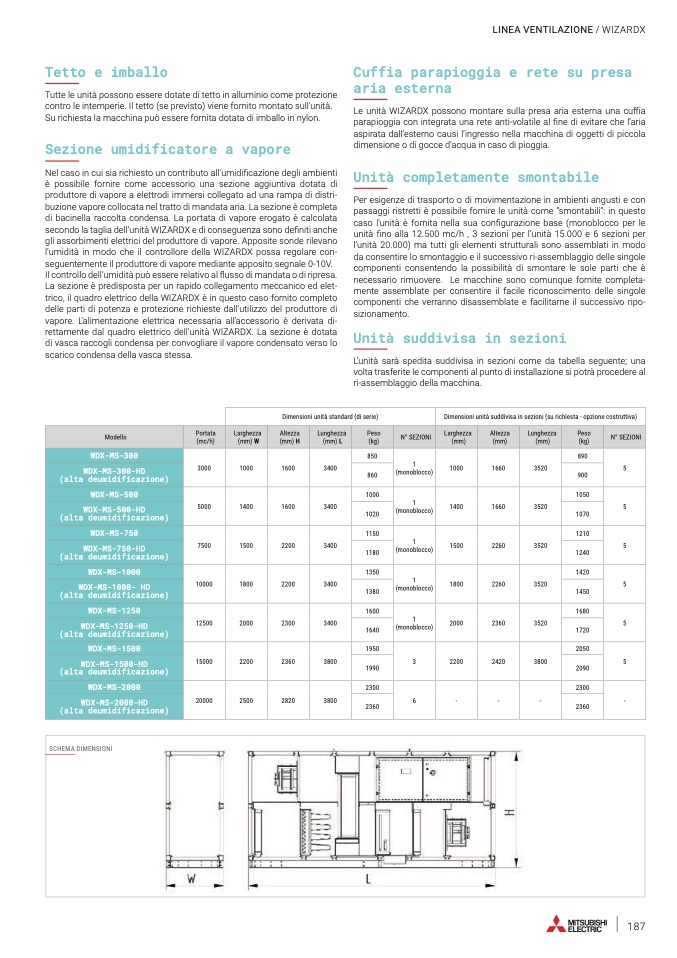

Tetto e imballo
Tutte le unità possono essere dotate di tetto in alluminio come protezione
contro le intemperie. Il tetto (se previsto) viene fornito montato sull'unità.
Su richiesta la macchina può essere fornita dotata di imballo in nylon.
Sezione umidificatore a vapore
Nel caso in cui sia richiesto un contributo all’umidificazione degli ambienti
è possibile fornire come accessorio una sezione aggiuntiva dotata di
produttore di vapore a elettrodi immersi collegato ad una rampa di distri-
buzione vapore collocata nel tratto di mandata aria. La sezione è completa
di bacinella raccolta condensa. La portata di vapore erogato è calcolata
secondo la taglia dell’unità WIZARDX e di conseguenza sono definiti anche
gli assorbimenti elettrici del produttore di vapore. Apposite sonde rilevano
l’umidità in modo che il controllore della WIZARDX possa regolare con-
seguentemente il produttore di vapore mediante apposito segnale 0-10V.
Il controllo dell’umidità può essere relativo al flusso di mandata o di ripresa.
La sezione è predisposta per un rapido collegamento meccanico ed elet-
trico, il quadro elettrico della WIZARDX è in questo caso fornito completo
delle parti di potenza e protezione richieste dall’utilizzo del produttore di
vapore. L’alimentazione elettrica necessaria all’accessorio è derivata di-
rettamente dal quadro elettrico dell’unità WIZARDX. La sezione è dotata
di vasca raccogli condensa per convogliare il vapore condensato verso lo
scarico condensa della vasca stessa.
LINEA VENTILAZIONE / WIZARDX
Cuffia parapioggia e rete su presa
aria esterna
Le unità WIZARDX possono montare sulla presa aria esterna una cuffia
parapioggia con integrata una rete anti-volatile al fine di evitare che l’aria
aspirata dall’esterno causi l’ingresso nella macchina di oggetti di piccola
dimensione o di gocce d’acqua in caso di pioggia.
Unità completamente smontabile
Per esigenze di trasporto o di movimentazione in ambienti angusti e con
passaggi ristretti è possibile fornire le unità come “smontabili”: in questo
caso l'unità è fornita nella sua configurazione base (monoblocco per le
unità fino alla 12.500 mc/h , 3 sezioni per l’unità 15.000 e 6 sezioni per
l’unità 20.000) ma tutti gli elementi strutturali sono assemblati in modo
da consentire lo smontaggio e il successivo ri-assemblaggio delle singole
componenti consentendo la possibilità di smontare le sole parti che è
necessario rimuovere. Le macchine sono comunque fornite completa-
mente assemblate per consentire il facile riconoscimento delle singole
componenti che verranno disassemblate e facilitarne il successivo ripo-
sizionamento.
Unità suddivisa in sezioni
L’unità sarà spedita suddivisa in sezioni come da tabella seguente; una
volta trasferite le componenti al punto di installazione si potrà procedere al
ri-assemblaggio della macchina.
WDX-MS-750-HD
(alta deumidificazione)
Dimensioni unità standard (di serie)
Dimensioni unità suddivisa in sezioni (su richiesta - opzione costruttiva)
Modello
Portata
(mc/h)
Larghezza
(mm) W
Altezza
(mm) H
Lunghezza
(mm) L
Peso
(kg)
N° SEZIONI
Larghezza
(mm)
Altezza
(mm)
Lunghezza
(mm)
Peso
(kg)
N° SEZIONI
WDX-MS-300
3000
1000
1600
3400
850
1
(monoblocco)
1000
1660
3520
890
5
WDX-MS-300-HD
(alta deumidificazione)
860
900
WDX-MS-500
5000
1400
1600
3400
1000
1
(monoblocco)
1400
1660
3520
1050
5
WDX-MS-500-HD
(alta deumidificazione)
1020
1070
WDX-MS-750
7500
1500
2200
3400
1150
1
(monoblocco)
1500
2260
3520
1210
5
1180
1240
WDX-MS-1000
1800
3400
1350
1
(monoblocco)
2260
3520
1420
10000
2200
1800
5
WDX-MS-1000- HD
(alta deumidificazione)
1380
1450
WDX-MS-1250
1600
12500
2000
2300
3400
1
(monoblocco)
2000
2360
3520
1680
5
WDX-MS-1250-HD
(alta deumidificazione)
1640
1720
WDX-MS-1500
1950
2050
WDX-MS-1500-HD
(alta deumidificazione)
15000
2200
2360
3800
1990
3
2200
2420
3800
2090
5
WDX-MS-2000
2300
2300
WDX-MS-2000-HD
(alta deumidificazione)
20000
2500
2820
3800
2360
6
-
-
-
2360
-
SCHEMA DIMENSIONI
