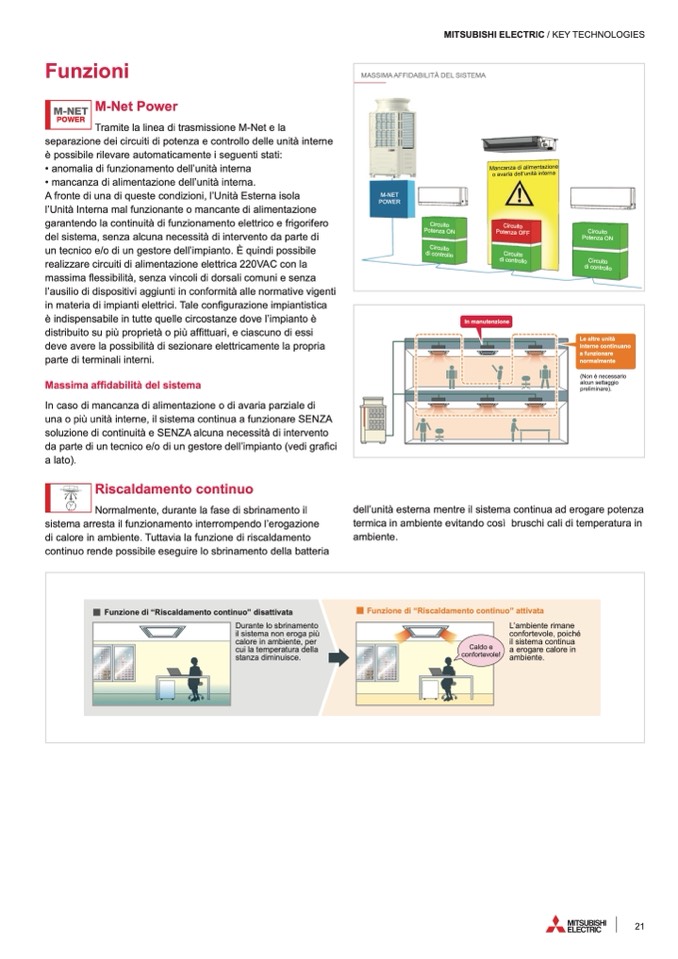

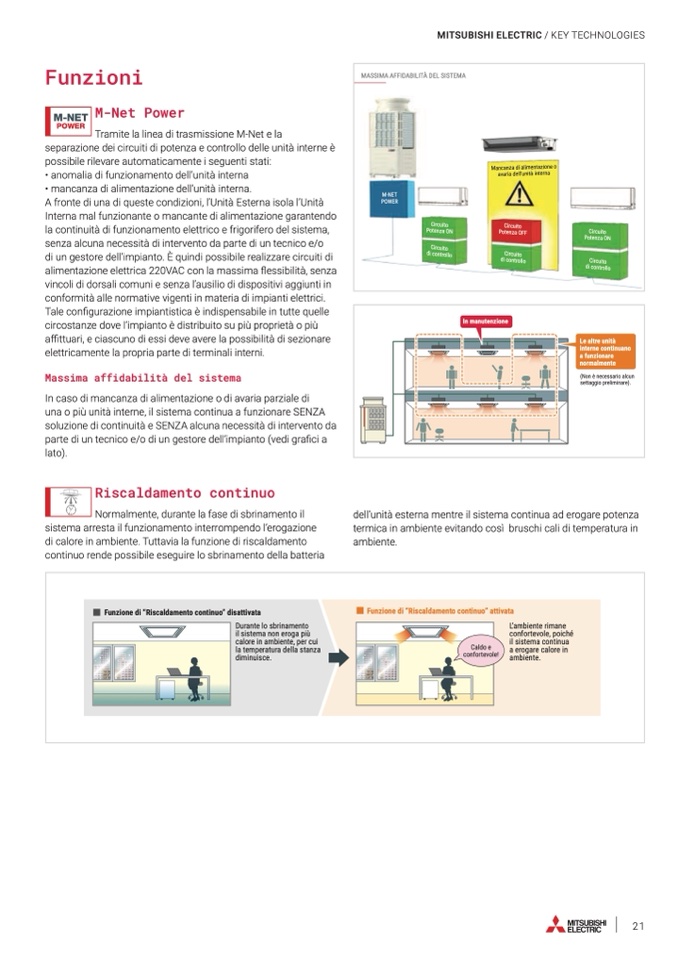

Funzioni
M-NET
M-Net Power
POWER
Tramite la linea di trasmissione M-Net e la
separazione dei circuiti di potenza e controllo delle unità interne è
possibile rilevare automaticamente i seguenti stati:
• anomalia di funzionamento dell’unità interna
• mancanza di alimentazione dell’unità interna.
A fronte di una di queste condizioni, l’Unità Esterna isola l’Unità
Interna mal funzionante o mancante di alimentazione garantendo
la continuità di funzionamento elettrico e frigorifero del sistema,
senza alcuna necessità di intervento da parte di un tecnico e/o
di un gestore dell’impianto. È quindi possibile realizzare circuiti di
alimentazione elettrica 220VAC con la massima flessibilità, senza
vincoli di dorsali comuni e senza l’ausilio di dispositivi aggiunti in
conformità alle normative vigenti in materia di impianti elettrici.
Tale configurazione impiantistica è indispensabile in tutte quelle
circostanze dove l’impianto è distribuito su più proprietà o più
affittuari, e ciascuno di essi deve avere la possibilità di sezionare
elettricamente la propria parte di terminali interni.
Massima affidabilità del sistema
In caso di mancanza di alimentazione o di avaria parziale di
una o più unità interne, il sistema continua a funzionare SENZA
soluzione di continuità e SENZA alcuna necessità di intervento da
parte di un tecnico e/o di un gestore dell’impianto (vedi grafici a
lato).
Riscaldamento continuo
Normalmente, durante la fase di sbrinamento il
sistema arresta il funzionamento interrompendo l’erogazione
di calore in ambiente. Tuttavia la funzione di riscaldamento
continuo rende possibile eseguire lo sbrinamento della batteria
Funzione di “Riscaldamento continuo” disattivata
Durante lo sbrinamento
il sistema non eroga più
calore in ambiente, per cui
la temperatura della stanza
diminuisce.
MITSUBISHI ELECTRIC / KEY TECHNOLOGIES
MASSIMA AFFIDABILITÀ DEL SISTEMA
Mancanza di alimentazione o
avaria dell’unità interna
M-NET
POWER
Circuito
Potenza ON
Circuito
Potenza OFF
Circuito
Potenza ON
Circuito
di controllo
Circuito
di controllo
Circuito
di controllo
In manutenzione
dell’unità esterna mentre il sistema continua ad erogare potenza
termica in ambiente evitando così bruschi cali di temperatura in
ambiente.
Funzione di “Riscaldamento continuo” attivata
Caldo e
confortevole!
L’ambiente rimane
confortevole, poiché
il sistema continua
a erogare calore in
ambiente.
Le altre unità
interne continuano
a funzionare
normalmente
(Non è necessario alcun
settaggio preliminare).
21
