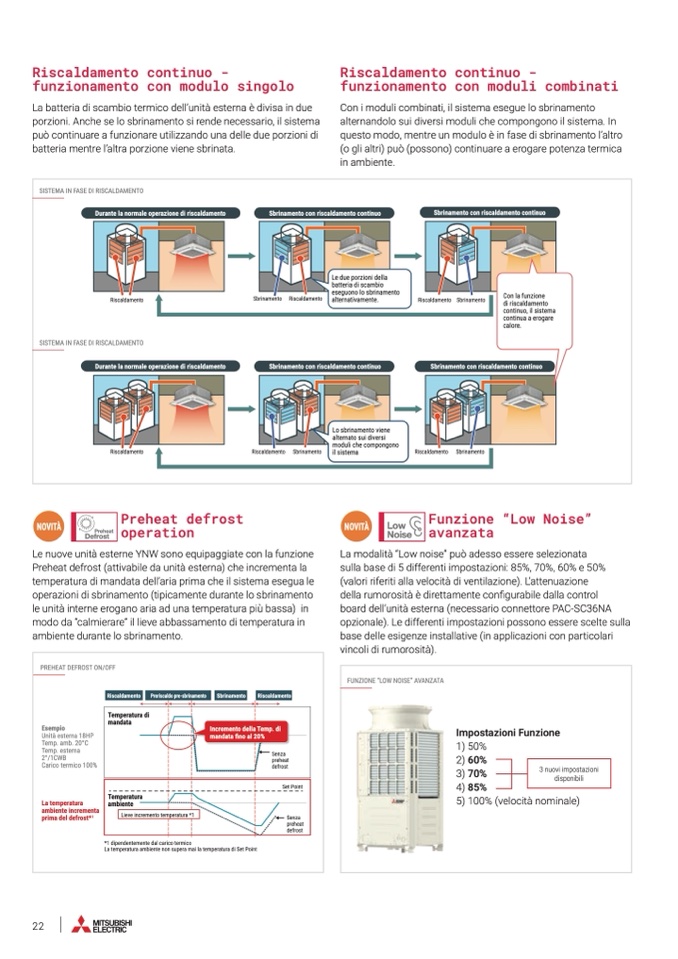

Riscaldamento continuo -
funzionamento con modulo singolo
La batteria di scambio termico dell’unit
à esterna è divisa in due
porzioni. Anche se lo sbrinamento si rende necessario, il sistema
può continuare a funzionare utilizzando una delle due porzioni di
batteria mentre l’altra porzione viene sbrinata.
NOVITÀ
Preheat defrost
operation
Le nuove unità esterne YNW sono equipaggiate con la funzione
Preheat defrost (attivabile da unit
à esterna) che incrementa la
temperatura di mandata dell’aria prima che il sistema esegua le
operazioni di sbrinamento (tipicamente durante lo sbrinamento
le unità interne erogano aria ad una temperatura più bassa) in
modo da “calmierare” il lieve abbassamento di temperatura in
ambiente durante lo sbrinamento.
Riscaldamento continuo -
funzionamento con moduli combinati
Con i moduli combinati, il sistema esegue lo sbrinamento
alternandolo sui diversi moduli che compongono il sistema. In
questo modo, mentre un modulo è in fase di sbrinamento l’altro
(o gli altri) può (possono) continuare a erogare potenza termica
in ambiente.
NOVITÀ
Funzione “Low Noise”
avanzata
La modalità “Low noise” può adesso essere selezionata
sulla base di 5 differenti impostazioni: 85%, 70%, 60% e 50%
(valori riferiti alla velocità di ventilazione). L’attenuazione
della rumorosità è direttamente configurabile dalla control
board dell’unità esterna (necessario connettore PAC-SC36NA
opzionale). Le differenti impostazioni possono essere scelte sulla
base delle esigenze installative (in applicazioni con particolari
vincoli di rumorosità).
SISTEMA IN FASE DI RISCALDAMENTO
Durante la normale operazione di riscaldamento
Riscaldamento
SISTEMA IN FASE DI RISCALDAMENTO
Durante la normale operazione di riscaldamento
Riscaldamento
Sbrinamento con riscaldamento continuo
Sbrinamento con riscaldamento continuo
Sbrinamento Riscaldamento alternativamente.
Riscaldamento Sbrinamento
Le due porzioni della
batteria di scambio
eseguono lo sbrinamento
Con la funzione
di riscaldamento
continuo, il sistema
continua a erogare
calore.
Sbrinamento con riscaldamento continuo
Lo sbrinamento viene
alternato sui diversi
moduli che compongono
Riscaldamento Sbrinamento
il sistema
Sbrinamento con riscaldamento continuo
Riscaldamento Sbrinamento
Preheat
Defrost
Low
Noise
PREHEAT DEFROST ON/OFF
Riscaldamento
Preriscaldo pre-sbrinamento
Sbrinamento
Riscaldamento
Temperatura di
mandata
Incremento della Temp. di
mandata fino al 20%
Without
Senza
Temperatura
ambiente
Lieve incremento temperatura *1
preheat
preheat
defrost
defrost
Set Point
WSeitnhzoaut
preheatt
defrost
Esempio
Unità esterna 18HP
Temp. amb. 20°C
Temp. esterna
2°/1CWB
Carico termico 100%
La temperatura
ambiente incrementa
prima del defrost*
1
*1 dipendentemente dal carico termico
La temperatura ambiente non supera mai la temperatura di Set Point
FUNZIONE “LOW NOISE” AVANZATA
Impostazioni Funzione
1) 50%
2) 60%
3) 70%
4) 85%
5) 100% (velocità nominale)
3 nuovi impostazioni
disponibili
