Sistema di connettività estesa fino
al 200%
L’innovativo sistema VRF unificato Ecodan® HWS & ATW di
Mitsubishi Electric per il Raffreddamento, il Riscaldamento e la
produzione di Acqua Calda Sanitaria ha permesso ai sistemi VRF
di entrare nel mercato del riscaldamento.
Col fine di impegnare la corretta quantità di potenza in
destinazioni d’uso come Residenziale Centralizzato e Hotel dove
l’indice di contemporaneità dei carichi lo consente, Mitsubishi
Electric presenta il sistema di connettività estesa fino al 200%.
Il sistema di connettività estesa al 200% permette di avere la
garanzia di un funzionamento semplice, intuitivo ma soprattutto
automatico, assimilabile ai sistemi di riscaldamento centralizzati
tradizionali (i.e. gas boiler), sgravando il professionista dal
predisporre sistemi di gestione e regolazione complicati ma
soprattutto ridondanti.
Architettura di sistema
Concettualmente a fronte di una Unità Esterna di taglia es. P200
è possibile connettere fino al 200%, corrispettivo di un indice di
potenza P400 suddiviso secondo le seguenti regole:
• Indice MAX di moduli idronici = P200 (100% della Unità Esterna)
• Indice MAX di unità interne = P200 (100% della Unità Esterna)
La giusta potenza per la giusta applicazione
Il sistema di connettività estesa al 200% è stato concepito
da Mitsubishi Electric solo in configurazioni miste laddove
c’è concomitanza di produzioni simultanee: Raffreddamento
tramite le Unità Interne VRF standard, Riscaldamento primario
tramite i moduli idronici ATW e la produzione di Acqua Calda
Sanitaria tramite moduli idronici HWS (quest’ultima solo nel caso
di sistemi a raffreddamento e riscaldamento simultanei con
recupero di calore R2). Il sistema presuppone un limite preciso
di funzionamento che permetta di impegnare una potenza di
Unità Esterna coerente con i carichi ambiente effettivamente
da soddisfare in qualsiasi condizione operativa e in qualsiasi
momento. Occorre pertanto sempre analizzare attentamente il
concetto di “potenza massima contemporanea” in relazione alle
varie modalità di funzionamento.
MITSUBISHI ELECTRIC / KEY TECHNOLOGIES
Limite di funzionamento
52°C
esteso in Cooling fino a 52°C
In certi tipi di installazione ed in zone con elevata densità di
costruzioni il passaggio dell’aria può essere ostacolato. In
condizioni di temperatura esterna molto elevata e se l’aria
espulsa dalla ventilante dell’unità non è correttamente allontanata
la stessa può ristagnare e far incrementare la temperatura
dell’aria intorno alla macchina. Grazie al range di funzionamento
esteso fino a 52°C il sistema è in grado di continuare a funzionare
senza interruzioni anche in queste condizioni.
Il sistema VRF Ecodan® così costituito potrà garantire
funzionamento simultaneo fino al 130% nel caso di sistema a
pompa di calore Y e 150% nel caso di sistema a raffreddamento
e riscaldamento simultanei con recupero di calore R2.
Funzionamento con sistemi a pompa di calore (Y (PUHY))
Funzionamento con sistemi a raffreddamento e riscaldamento
simultanei con recupero di calore (R2 (PURY))

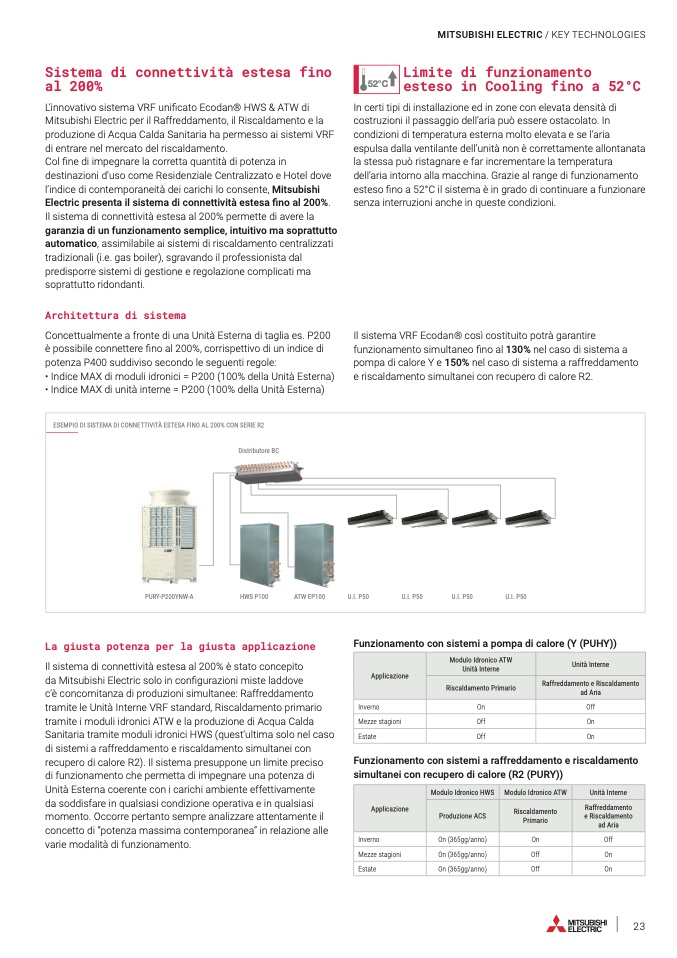

ESEMPIO DI SISTEMA DI CONNETTIVITÀ ESTESA FINO AL 200% CON SERIE R2
Distributore BC
PURY-P200YNW-A
HWS P100
ATW EP100
U.I. P50
U.I. P50
U.I. P50
U.I. P50
Applicazione
Modulo Idronico ATW
Unità Interne
Unità Interne
Riscaldamento Primario
Raffreddamento e Riscaldamento
ad Aria
Inverno
On
Off
Mezze stagioni
Off
On
Estate
Off
On
Applicazione
Modulo Idronico HWS
Modulo Idronico ATW
Unità Interne
Produzione ACS
Riscaldamento
Primario
Raffreddamento
e Riscaldamento
ad Aria
Inverno
On (365gg/anno)
On
Off
Mezze stagioni
On (365gg/anno)
Off
On
Estate
On (365gg/anno)
Off
On
