FOCUS COMPONENTI

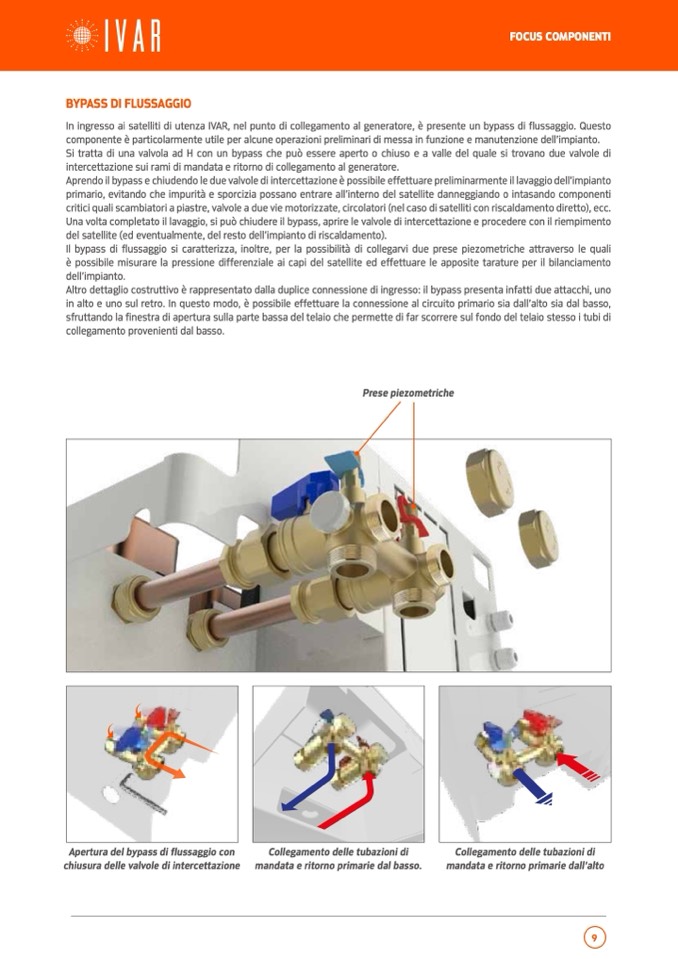

BYPASS DI FLUSSAGGIO
In ingresso ai satelliti di utenza IVAR, nel punto di collegamento al generatore, è presente un bypass di flussaggio. Questo
componente è particolarmente utile per alcune operazioni preliminari di messa in funzione e manutenzione dell’impianto.
Si tratta di una valvola ad H con un bypass che può essere aperto o chiuso e a valle del quale si trovano due valvole di
intercettazione sui rami di mandata e ritorno di collegamento al generatore.
Aprendo il bypass e chiudendo le due valvole di intercettazione è possibile effettuare preliminarmente il lavaggio dell’impianto
primario, evitando che impurità e sporcizia possano entrare all’interno del satellite danneggiando o intasando componenti
critici quali scambiatori a piastre, valvole a due vie motorizzate, circolatori (nel caso di satelliti con riscaldamento diretto), ecc.
Una volta completato il lavaggio, si pu
ò chiudere il bypass, aprire le valvole di intercettazione e procedere con il riempimento
del satellite (ed eventualmente, del resto dell’impianto di riscaldamento).
Il bypass di flussaggio si caratterizza, inoltre, per la possibilità di collegarvi due prese piezometriche attraverso le quali
è possibile misurare la pressione differenziale ai capi del satellite ed effettuare le apposite tarature per il bilanciamento
dell’impianto.
Altro dettaglio costruttivo
è rappresentato dalla duplice connessione di ingresso: il bypass presenta infatti due attacchi, uno
in alto e uno sul retro. In questo modo, è possibile effettuare la connessione al circuito primario sia dall’alto sia dal basso,
sfruttando la finestra di apertura sulla parte bassa del telaio che permette di far scorrere sul fondo del telaio stesso i tubi di
collegamento provenienti dal basso.
Prese piezometriche
Apertura del bypass di flussaggio con
Collegamento delle tubazioni di
Collegamento delle tubazioni di
chiusura delle valvole di intercettazione mandata e ritorno primarie dal basso.
mandata e ritorno primarie dall’alto
