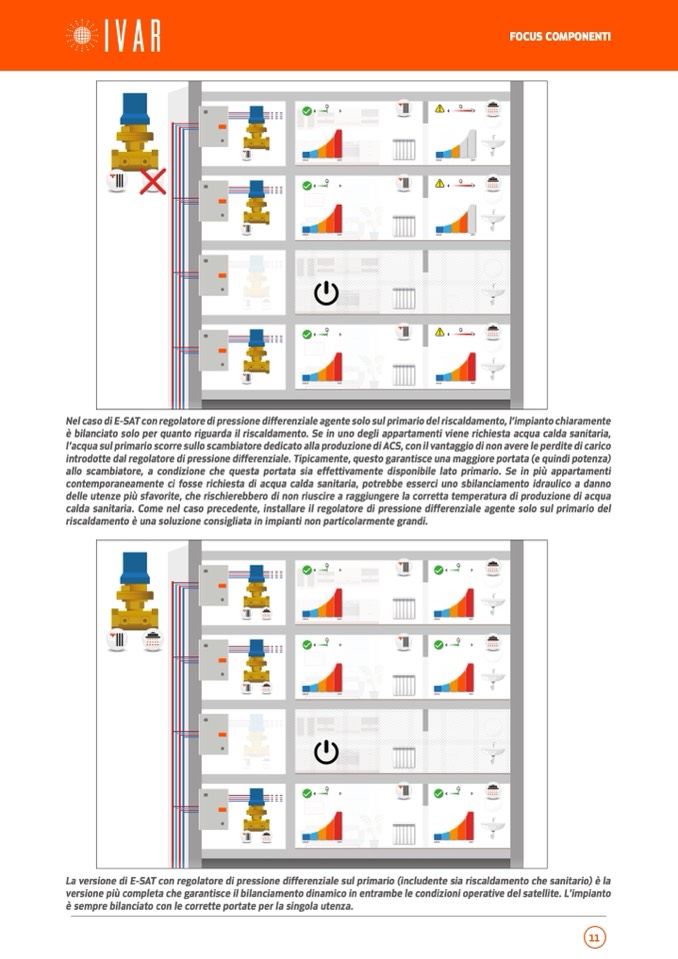

Nel caso di E-SAT con regolatore di pressione differenziale agente solo sul primario del riscaldamento, l’impianto chiaramente
è bilanciato solo per quanto riguarda il riscaldamento. Se in uno degli appartamenti viene richiesta acqua calda sanitaria,
l’acqua sul primario scorre sullo scambiatore dedicato alla produzione di ACS, con il vantaggio di non avere le perdite di carico
introdotte dal regolatore di pressione differenziale. Tipicamente, questo garantisce una maggiore portata (e quindi potenza)
allo scambiatore, a condizione che questa portata sia effettivamente disponibile lato primario. Se in pi
ù appartamenti
contemporaneamente ci fosse richiesta di acqua calda sanitaria, potrebbe esserci uno sbilanciamento idraulico a danno
delle utenze pi
ù sfavorite, che rischierebbero di non riuscire a raggiungere la corretta temperatura di produzione di acqua
calda sanitaria. Come nel caso precedente, installare il regolatore di pressione differenziale agente solo sul primario del
riscaldamento è una soluzione consigliata in impianti non particolarmente grandi.
COLD
HOT
COLD
HOT
COLD
HOT
COLD
HOT
COLD
HOT
COLD
HOT
La versione di E-SAT con regolatore di pressione differenziale sul primario (includente sia riscaldamento che sanitario) è la
versione più completa che garantisce il bilanciamento dinamico in entrambe le condizioni operative del satellite. L’impianto
è sempre bilanciato con le corrette portate per la singola utenza.
