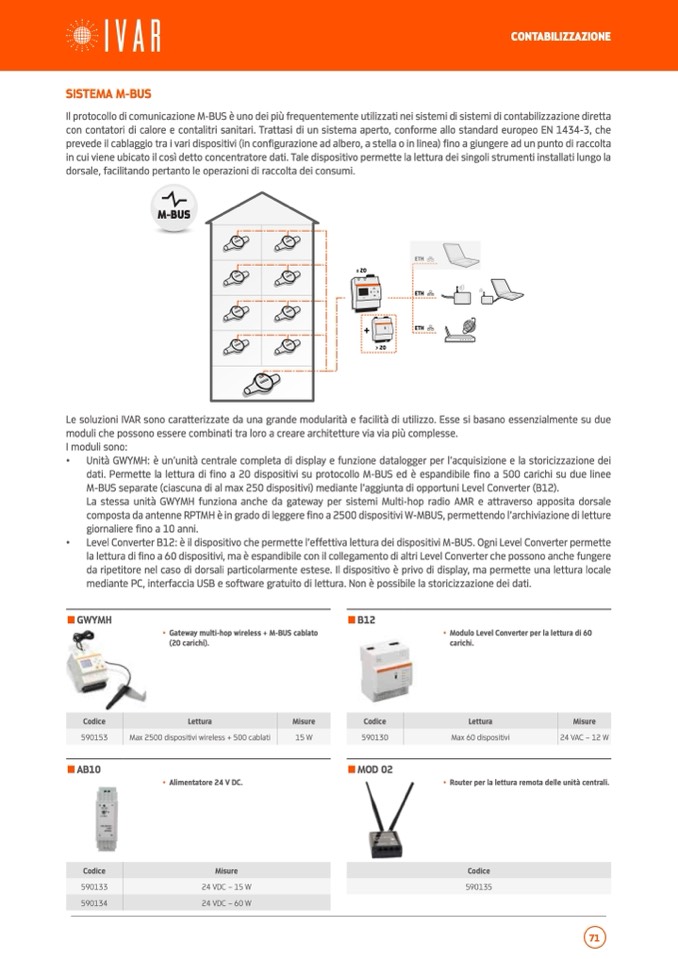

CONTABILIZZAZIONE

SISTEMA M-BUS

Il protocollo di comunicazione M-BUS è uno dei più frequentemente utilizzati nei sistemi di sistemi di contabilizzazione diretta

con contatori di calore e contalitri sanitari. Trattasi di un sistema aperto, conforme allo standard europeo EN 1434-3, che

prevede il cablaggio tra i vari dispositivi (in configurazione ad albero, a stella o in linea) fino a giungere ad un punto di raccolta

in cui viene ubicato il così detto concentratore dati. Tale dispositivo permette la lettura dei singoli strumenti installati lungo la

dorsale, facilitando pertanto le operazioni di raccolta dei consumi.

M-BUS

ETH

≤20

OK

ESC

ETH

ETH

+

> 20

Le soluzioni IVAR sono caratterizzate da una grande modularità e facilità di utilizzo. Esse si basano essenzialmente su due

moduli che possono essere combinati tra loro a creare architetture via via più complesse.

I moduli sono:

• Unità GWYMH: è un’unità centrale completa di display e funzione datalogger per l’acquisizione e la storicizzazione dei

dati. Permette la lettura di fino a 20 dispositivi su protocollo M-BUS ed

è espandibile fino a 500 carichi su due linee

M-BUS separate (ciascuna di al max 250 dispositivi) mediante l’aggiunta di opportuni Level Converter (B12).

La stessa unit

à GWYMH funziona anche da gateway per sistemi Multi-hop radio AMR e attraverso apposita dorsale

composta da antenne RPTMH è in grado di leggere fino a 2500 dispositivi W-MBUS, permettendo l’archiviazione di letture

giornaliere fino a 10 anni.

• Level Converter B12:

è il dispositivo che permette l’effettiva lettura dei dispositivi M-BUS. Ogni Level Converter permette

la lettura di fino a 60 dispositivi, ma è espandibile con il collegamento di altri Level Converter che possono anche fungere

da ripetitore nel caso di dorsali particolarmente estese. Il dispositivo

è privo di display, ma permette una lettura locale

mediante PC, interfaccia USB e software gratuito di lettura. Non

è possibile la storicizzazione dei dati.

GWYMH

AB10

• Gateway multi-hop wireless + M-BUS cablato

(20 carichi).

• Alimentatore 24 V DC.

B12

MOD 02

• Modulo Level Converter per la lettura di 60

carichi.

• Router per la lettura remota delle unit

à centrali.

Codice

Lettura

Misure

590153

Max 2500 dispositivi wireless + 500 cablati

15 W

Codice

Lettura

Misure

590130

Max 60 dispositivi

24 VAC – 12 W

Codice

Misure

590133

24 VDC – 15 W

590134

24 VDC – 60 W

Codice

590135
