AMR

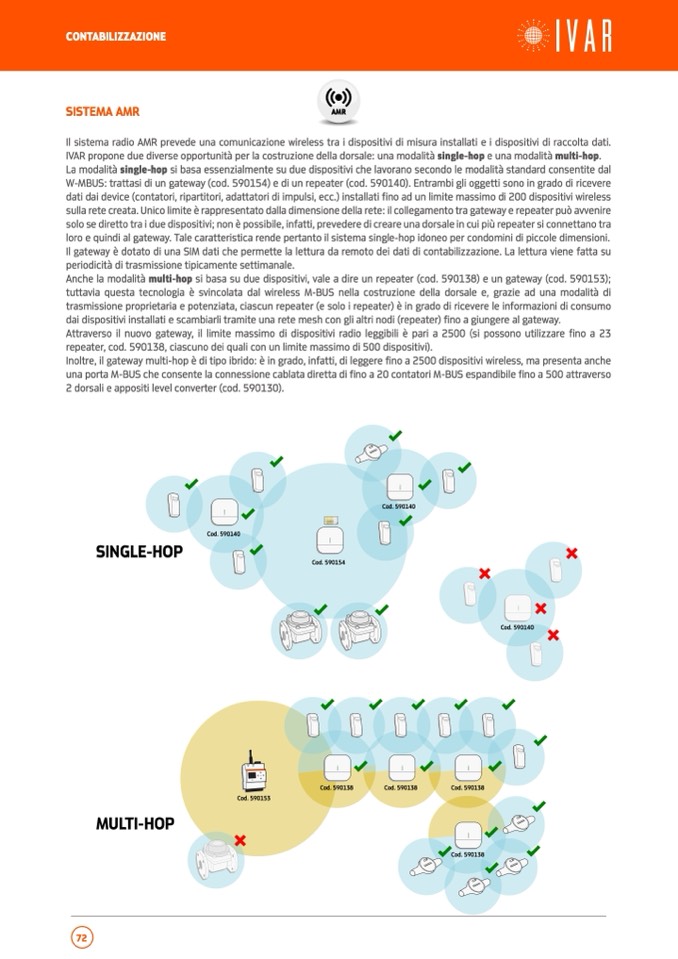

Il sistema radio AMR prevede una comunicazione wireless tra i dispositivi di misura installati e i dispositivi di raccolta dati.

IVAR propone due diverse opportunit

à per la costruzione della dorsale: una modalità single-hop e una modalità multi-hop.

La modalit

à single-hop si basa essenzialmente su due dispositivi che lavorano secondo le modalità standard consentite dal

W-MBUS: trattasi di un gateway (cod. 590154) e di un repeater (cod. 590140). Entrambi gli oggetti sono in grado di ricevere

dati dai device (contatori, ripartitori, adattatori di impulsi, ecc.) installati fino ad un limite massimo di 200 dispositivi wireless

sulla rete creata. Unico limite è rappresentato dalla dimensione della rete: il collegamento tra gateway e repeater può avvenire

solo se diretto tra i due dispositivi; non è possibile, infatti, prevedere di creare una dorsale in cui pi

ù repeater si connettano tra

loro e quindi al gateway. Tale caratteristica rende pertanto il sistema single-hop idoneo per condomini di piccole dimensioni.

Il gateway è dotato di una SIM dati che permette la lettura da remoto dei dati di contabilizzazione. La lettura viene fatta su

periodicità di trasmissione tipicamente settimanale.

Anche la modalità multi-hop si basa su due dispositivi, vale a dire un repeater (cod. 590138) e un gateway (cod. 590153);

tuttavia questa tecnologia

è svincolata dal wireless M-BUS nella costruzione della dorsale e, grazie ad una modalit

à di

trasmissione proprietaria e potenziata, ciascun repeater (e solo i repeater)

è in grado di ricevere le informazioni di consumo

dai dispositivi installati e scambiarli tramite una rete mesh con gli altri nodi (repeater) fino a giungere al gateway.

Attraverso il nuovo gateway, il limite massimo di dispositivi radio leggibili è pari a 2500 (si possono utilizzare fino a 23

repeater, cod. 590138, ciascuno dei quali con un limite massimo di 500 dispositivi).

Inoltre, il gateway multi-hop è di tipo ibrido: è in grado, infatti, di leggere fino a 2500 dispositivi wireless, ma presenta anche

una porta M-BUS che consente la connessione cablata diretta di fino a 20 contatori M-BUS espandibile fino a 500 attraverso

2 dorsali e appositi level converter (cod. 590130).

Cod. 590140

Cod. 590154

Cod. 590140

ESC

Cod. 590153

Cod. 590138
