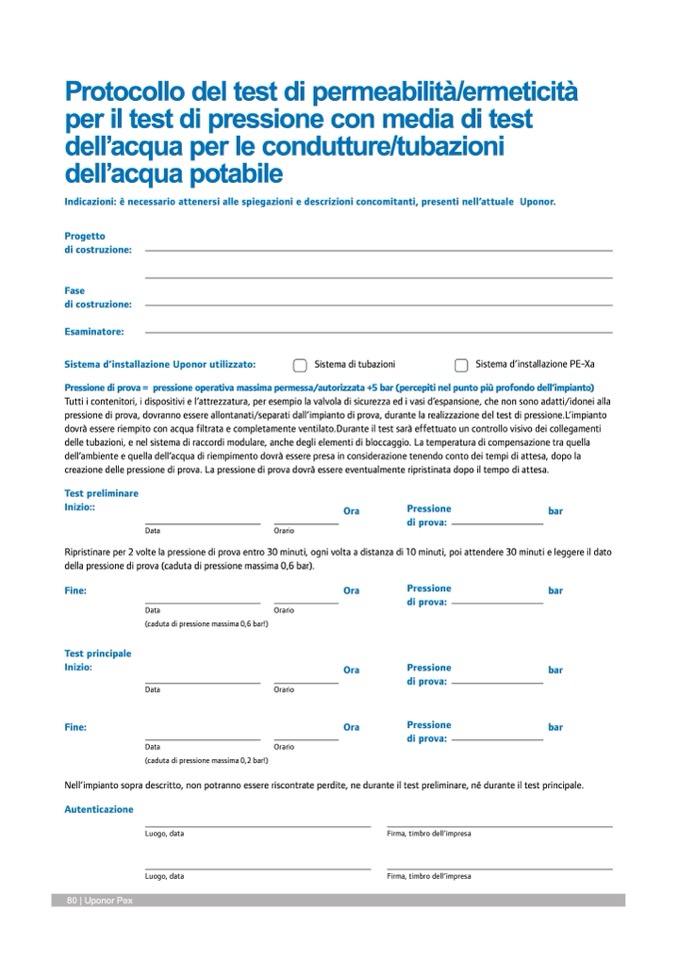

Protocollo del test di permeabilità/ermeticità

per il test di pressione con media di test

dell’acqua per le condutture/tubazioni

dell’acqua potabile

Indicazioni: è necessario attenersi alle spiegazioni e descrizioni concomitanti, presenti nell’attuale Uponor.

Progetto

di costruzione:

Fase

di costruzione:

Esaminatore:

Sistema d’installazione Uponor utilizzato:

Sistema di tubazioni

Sistema d’installazione PE-Xa

Pressionediprova= pressioneoperativamassimapermessa/autorizzata+5bar(percepitinelpuntopiùprofondodell’impianto)

Tutti i contenitori, i dispositivi e l’attrezzatura, per esempio la valvola di sicurezza ed i vasi d’espansione, che non sono adatti/idonei alla

pressione di prova, dovranno essere allontanati/separati dall’impianto di prova, durante la realizzazione del test di pressione.L’impianto

dovrà essere riempito con acqua filtrata e completamente ventilato.Durante il test sar

à effettuato un controllo visivo dei collegamenti

delle tubazioni, e nel sistema di raccordi modulare, anche degli elementi di bloccaggio. La temperatura di compensazione tra quella

dell’ambiente e quella dell’acqua di riempimento dovrà essere presa in considerazione tenendo conto dei tempi di attesa, dopo la

creazione delle pressione di prova. La pressione di prova dovrà essere eventualmente ripristinata dopo il tempo di attesa.

Test preliminare

Inizio::

Ora

Pressione

bar

di prova:

Data

Orario

Ripristinare per 2 volte la pressione di prova entro 30 minuti, ogni volta a distanza di 10 minuti, poi attendere 30 minuti e leggere il dato

della pressione di prova (caduta di pressione massima 0,6 bar).

Fine:

Ora

Data

Orario

(caduta di pressione massima 0,6 bar!)

Test principale

Inizio:

Ora

Data

Orario

Fine:

Ora

Data

Orario

(caduta di pressione massima 0,2 bar!)

Pressione

bar

di prova:

Pressione

bar

di prova:

Pressione

bar

di prova:

Nell’impianto sopra descritto, non potranno essere riscontrate perdite, ne durante il test preliminare, né durante il test principale.

Autenticazione

Luogo, data

Firma, timbro dell’impresa

Luogo, data

Firma, timbro dell’impresa

80 | Uponor Pex
