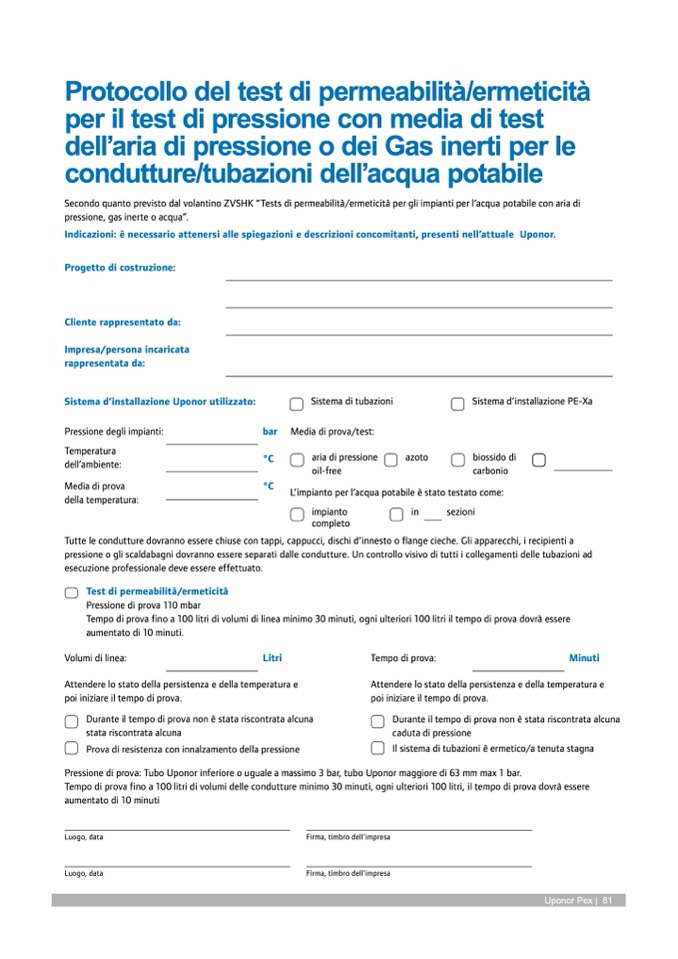

Protocollo del test di permeabilità/ermeticità

per il test di pressione con media di test

dell’aria di pressione o dei Gas inerti per le

condutture/tubazioni dell’acqua potabile

Secondo quanto previsto dal volantino ZVSHK “Tests di permeabilità/ermeticità per gli impianti per l’acqua potabile con aria di

pressione, gas inerte o acqua”.

Indicazioni: è necessario attenersi alle spiegazioni e descrizioni concomitanti, presenti nell’attuale Uponor.

Progetto di costruzione:

Cliente rappresentato da:

Impresa/persona incaricata

rappresentata da:

Sistema d’installazione Uponor utilizzato:

Pressione degli impianti:

della temperatura:

Sistema di tubazioni

bar Media di prova/test:

Sistema d’installazione PE-Xa

azoto

biossido di

carbonio

Temperatura

dell’ambiente:

aria di pressione

oil-free

°C

Media di prova

°C

L’impianto per l’acqua potabile è stato testato come:

impianto

in

sezioni

completo

Tutte le condutture dovranno essere chiuse con tappi, cappucci, dischi d’innesto o flange cieche. Gli apparecchi, i recipienti a

pressione o gli scaldabagni dovranno essere separati dalle condutture. Un controllo visivo di tutti i collegamenti delle tubazioni ad

esecuzione professionale deve essere effettuato.

Test di permeabilità/ermeticità

Pressione di prova 110 mbar

Tempo di prova fino a 100 litri di volumi di linea minimo 30 minuti, ogni ulteriori 100 litri il tempo di prova dovrà essere

aumentato di 10 minuti.

Volumi di linea:

Litri

Attendere lo stato della persistenza e della temperatura e

poi iniziare il tempo di prova.

Durante il tempo di prova non è stata riscontrata alcuna

stata riscontrata alcuna

Prova di resistenza con innalzamento della pressione

Tempo di prova:

Minuti

Attendere lo stato della persistenza e della temperatura e

poi iniziare il tempo di prova.

Durante il tempo di prova non è stata riscontrata alcuna

caduta di pressione

Il sistema di tubazioni è ermetico/a tenuta stagna

Pressione di prova: Tubo Uponor inferiore o uguale a massimo 3 bar, tubo Uponor maggiore di 63 mm max 1 bar.

Tempo di prova fino a 100 litri di volumi delle condutture minimo 30 minuti, ogni ulteriori 100 litri, il tempo di prova dovrà essere

aumentato di 10 minuti

Luogo, data

Firma, timbro dell’impresa

Luogo, data

Firma, timbro dell’impresa

Uponor Pex | 81
