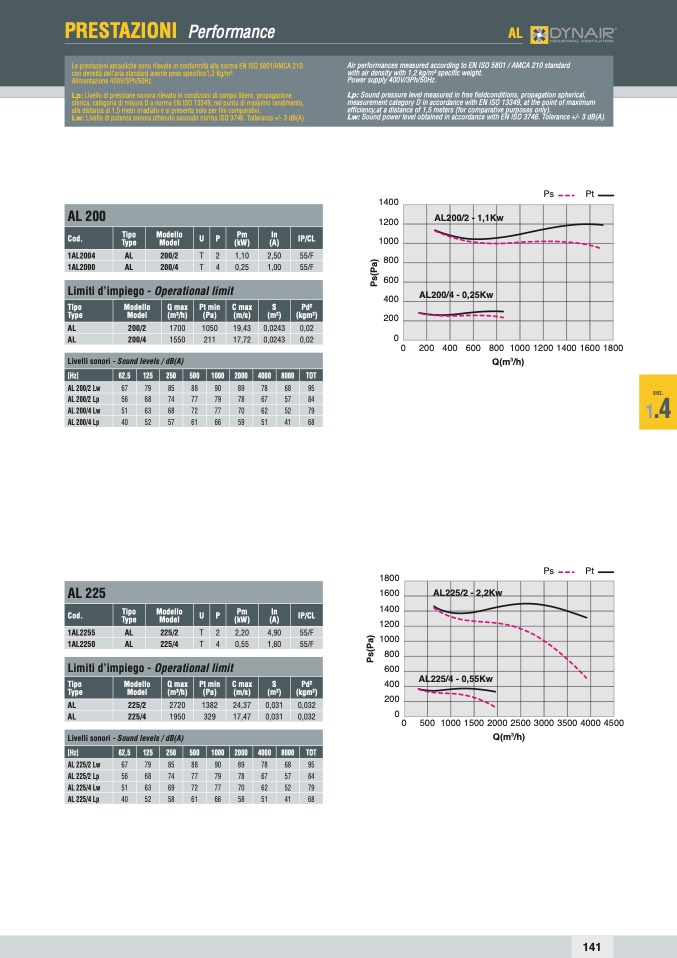

PRESTAZIONI Performance
AL
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico1,2 Kg/m3.
Alimentazione 400V/3Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione
sferica, categoria di misura D a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 1,5 metri irradiato e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210 standard
with air density with 1.2 kg/m3 specific weight.
Power supply 400V/3Ph/50Hz.
Lp: Sound pressure level measured in free fieldconditions, propagation spherical,
measurement category D in accordance with EN ISO 13349, at the point of maximum
efficiency,at a distance of 1,5 meters (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
1400
1200
1000
800
600
400
200
0
0
Ps
Pt
200 400 600 800 1000 1200 1400 1600 1800
Q(m
3
/h)
AL 200
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
1AL2004
AL
200/2
T 2 1,10
2,50
55/F
1AL2000
AL
200/4
T 4 0,25
1,00
55/F
AL200/2 - 1,1K
w
AL200/4 - 0,25Kw
Limiti d’impiego - Operational limit
Tipo
Type
Modello
Model
Q max
(m3/h)
Pt min
(Pa)
C max
(m/s)
S
(m2)
Pd2
(kgm2)
AL
200/2
1700
1050
19,43
0,0243
0,02
AL
200/4 1550
211 17,72
0,0243
0,02
Livelli sonori - Sound levels / dB(A)
[Hz]
62,5 125
250
500
1000
2000 4000
8000
TOT
AL 200/2 Lw
67 79
85
88
90
89 78
68
95
AL 200/2 Lp
56 68
74
77
79
78 67
57
84
AL 200/4 Lw 51 63
68 72
77 70 62
52
79
AL 200/4 Lp
40 52
57
61
66
59 51
41
68
1800
1600
1400
1200
1000
800
600
400
200
Ps
Pt
0
0
500 1000 1500 2000 2500 3000 3500 4000 4500
Q(m
3
/h)
AL225/2 -
2,2Kw
AL225/4 - 0,5
5Kw
AL 225
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
1AL2255
AL
225/2
T 2 2,20
4,90
55/F
1AL2250
AL
225/4
T 4 0,55
1,60
55/F
Limiti d’impiego - Operational limit
Tipo
Type
Modello
Model
Q max
(m3/h)
Pt min
(Pa)
C max
(m/s)
S
(m2)
Pd2
(kgm2)
AL
225/2
2720
1382
24,37
0,031
0,032
AL
225/4 1950
329 17,47
0,031
0,032
Livelli sonori - Sound levels / dB(A)
[Hz]
62,5 125
250
500
1000
2000 4000
8000
TOT
AL 225/2 Lw
67 79
85
88
90
89 78
68
95
AL 225/2 Lp
56 68
74
77
79
78 67
57
84
AL 225/4 Lw
51 63
69
72
77
70 62
52
79
AL 225/4 Lp
40 52
58
61
66
58 51
41
68
sez.
1
.4
141
