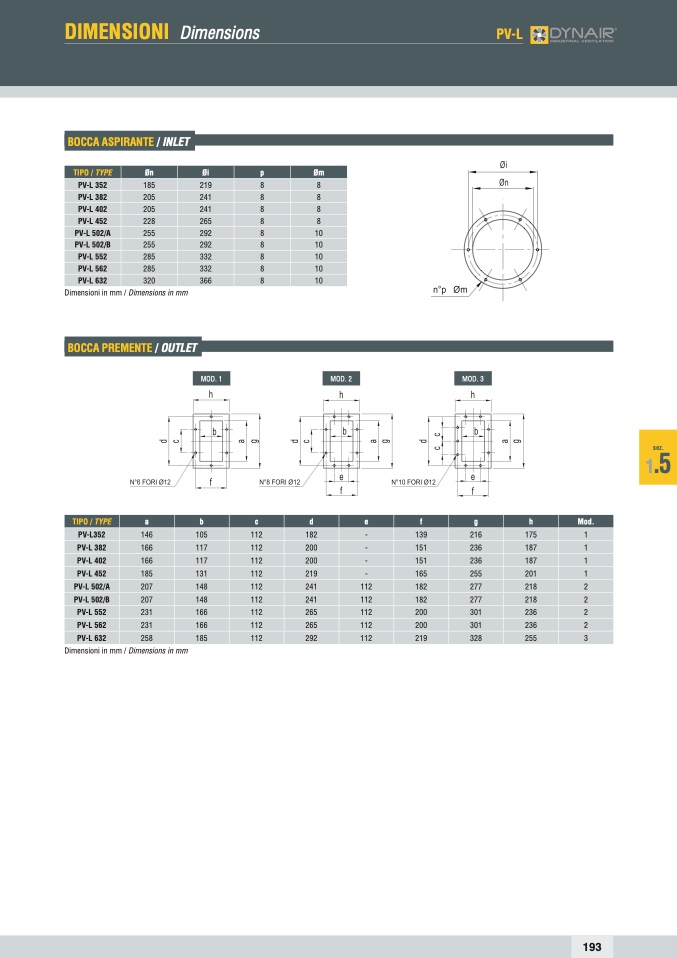

DIMENSIONI Dimensions

PV-L

BOCCA ASPIRANTE / INLET

TIPO / TYPE Øn Øi

p

Øm

PV-L 352 185 219

8

8

PV-L 382 205 241

8

8

PV-L 402 205 241

8

8

PV-L 452 228 265

8

8

PV-L 502/A 255 292

8

10

PV-L 502/B 255 292

8

10

PV-L 552 285 332

8

10

PV-L 562 285 332

8

10

PV-L 632 320 366

8

10

Dimensioni in mm / Dimensions in mm

BOCCA PREMENTE / OUTLET

MOD. 1

MOD. 2

MOD. 3

TIPO / TYPE

a b c d

e f g

h

Mod.

PV-L352

146 105 112 182

- 139 216

175

1

PV-L 382

166 117 112 200

- 151 236

187

1

PV-L 402

166

117 112 200

-

151 236

187

1

PV-L 452

185

131 112 219

-

165 255

201

1

PV-L 502/A

207

148 112 241

112

182 277

218

2

PV-L 502/B

207

148 112 241

112

182 277

218

2

PV-L 552

231

166 112 265

112

200 301

236

2

PV-L 562

231

166 112 265

112

200 301

236

2

PV-L 632

258

185 112 292

112

219 328

255

3

Dimensioni in mm / Dimensions in mm

sez.

1

.5

193
