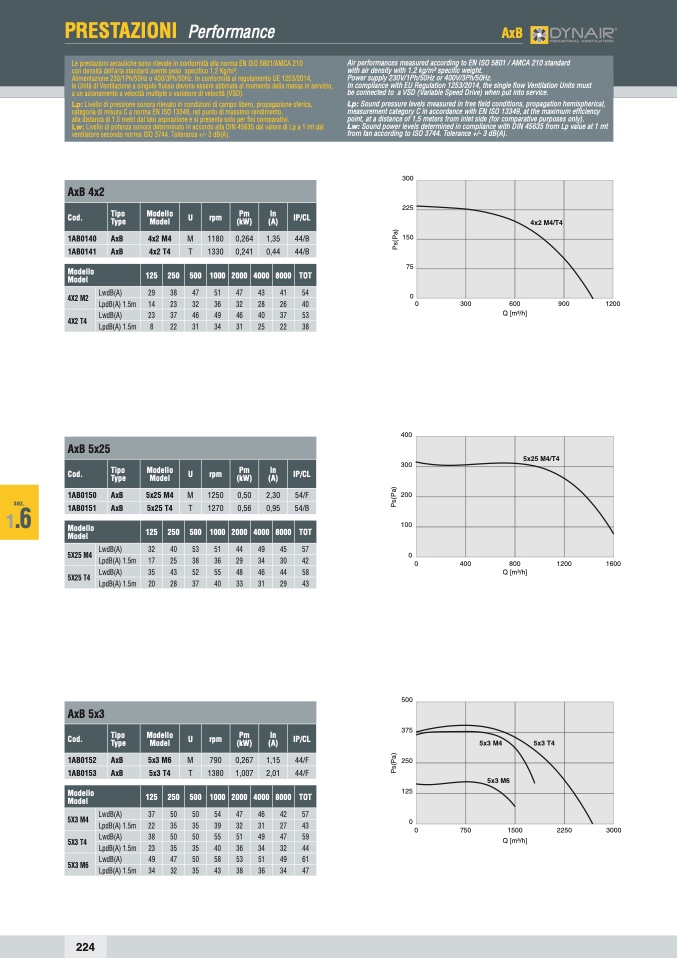

PRESTAZIONI Performance
AxB
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico 1,2 Kg/m3.
Alimentazione 230/1Ph/50Hz o 400/3Ph/50Hz. In conformità al regolamento UE 1253/2014,
le Unità di Ventilazione a singolo flusso devono essere abbinate al momento della messa in servizio,
a un azionamento a velocità multiple o variatore di velocità (VSD).
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione sferica,
categoria di misura C a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 1.5 metri dal lato aspirazione e si presenta solo per
fini comparativi.
Lw: Livello di potenza sonora determinato in accordo alla DIN 45635 dal valore di Lp a 1 mt dal
ventilatore secondo norma ISO 3744. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210 standard
with air density with 1.2 kg/m3 specific weight.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz.
In compliance with EU Regulation 1253/2014, the single flow Ventilation Units must
be connected to a VSD (Variable Speed Drive) when put into service.
Lp: Sound pressure levels measured in free field conditions, propagation hemispherical,
measurement category C in accordance with EN ISO 13349, at the maximum efficiency
point, at a distance of 1,5 meters from inlet side (for comparative purposes only).
Lw: Sound power levels determined in compliance with DIN 45635 from Lp value at 1 mt
from fan according to ISO 3744. Tolerance +/- 3 dB(A).
300
225
150
75
0
0
300
600
900
1200
Q [m3/h]
400
300
200
100
0
0
400
800
1200
1600
Q [m3/h]
AxB 4x2
Cod.
Tipo
Type
Modello
Model
U rpm
Pm
(kW)
In
(A)
IP/CL
1AB0140
AxB
4x2 M4
M 1180
0,264
1,35
44/B
1AB0141
AxB
4x2 T4
T 1330
0,241
0,44
44/B
4x2 M4/T4
Modello
Model
125 250 500 1000 2000 4000
8000
TOT
4X2 M2
LwdB(A) 29 38 47 51 47 43
41
54
LpdB(A) 1.5m 14 23 32 36 32 28
26
40
4X2 T4
LwdB(A)
23 37 46 49 46 40
37
53
LpdB(A) 1.5m
8 22 31 34 31 25
22
38
5x25 M4/T4
AxB 5x25
Cod.
Tipo
Type
Modello
Model
U rpm
Pm
(kW)
In
(A)
IP/CL
1AB0150
AxB
5x25 M4
M 1250
0,50
2,30 54/F
1AB0151
AxB
5x25 T4
T 1270
0,56
0,95 54/B
sez.
1
.6
Modello
Model
125 250 500 1000 2000 4000
8000
TOT
5X25 M4
LwdB(A) 32 40 53 51 44 49
45
57
LpdB(A) 1.5m
17 25 38 36 29 34
30
42
5X25 T4
LwdB(A) 35 43 52 55 48 46
44
58
LpdB(A) 1.5m
20 28 37 40 33 31
29
43
500
375
250
125
0
0
750
1500
2250
3000
Q [m3/h]
AxB 5x3
Cod.
Tipo
Type
Modello
Model
U rpm
Pm
(kW)
In
(A)
IP/CL
1AB0152
AxB
5x3 M6
M 790
0,267
1,15 44/F
1AB0153
AxB
5x3 T4
T 1380
1,007
2,01 44/F
5x3 M4
5x3 T4
5x3 M6
Modello
Model
125 250 500 1000 2000 4000
8000
TOT
5X3 M4
LwdB(A) 37 50 50 54 47 46
42
57
LpdB(A) 1.5m 22 35 35 39 32 31
27
43
5X3 T4
LwdB(A) 38 50 50 55 51 49
47
59
LpdB(A) 1.5m 23 35 35 40 36 34
32
44
5X3 M6
LwdB(A) 49 47 50 58 53 51
49
61
LpdB(A) 1.5m
34 32 35 43 38 36
34
47
