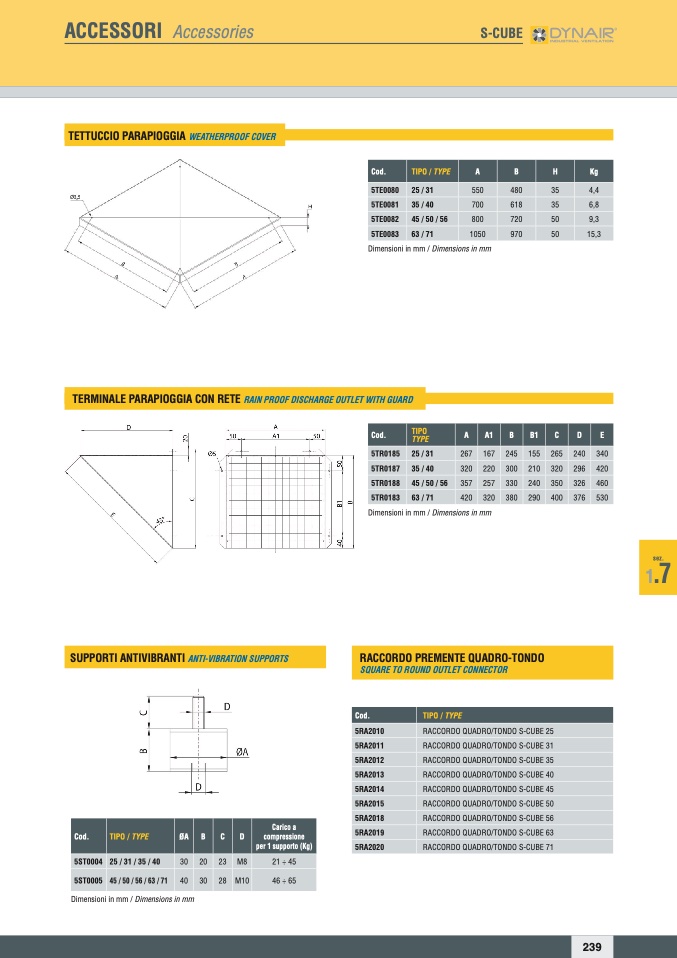

ACCESSORI Accessories

S-CUBE

TETTUCCIO PARAPIOGGIA WEATHERPROOF COVER

Cod.

TIPO / TYPE A B

H

Kg

5TE0080

25 / 31

550 480

35

4,4

5TE0081

35 / 40

700 618

35

6,8

5TE0082

45 / 50 / 56

800 720

50

9,3

5TE0083

63 / 71

1050 970

50

15,3

TERMINALE PARAPIOGGIA CON RETE RAIN PROOF DISCHARGE OUTLET WITH GUARD

Dimensioni in mm / Dimensions in mm

Cod.

TIPO

TYPE

A

A1 B B1 C

D

E

5TR0185

25 / 31

267

167

245 155 265

240

340

5TR0187

35 / 40

320

220

300 210 320

296

420

5TR0188

45 / 50 / 56

357

257

330 240 350

326

460

5TR0183

63 / 71

420

320

380 290 400

376

530

Dimensioni in mm / Dimensions in mm

SUPPORTI ANTIVIBRANTI ANTI-VIBRATION SUPPORTS

Cod. TIPO / TYPE

5RA2010 RACCORDO QUADRO/TONDO S-CUBE 25

5RA2011 RACCORDO QUADRO/TONDO S-CUBE 31

5RA2012 RACCORDO QUADRO/TONDO S-CUBE 35

5RA2013 RACCORDO QUADRO/TONDO S-CUBE 40

5RA2014 RACCORDO QUADRO/TONDO S-CUBE 45

5RA2015 RACCORDO QUADRO/TONDO S-CUBE 50

5RA2018 RACCORDO QUADRO/TONDO S-CUBE 56

5RA2019 RACCORDO QUADRO/TONDO S-CUBE 63

5RA2020 RACCORDO QUADRO/TONDO S-CUBE 71

Cod.

TIPO / TYPE ØA B

C D

Carico a

compressione

per 1 supporto (Kg)

5ST0004

25 / 31 / 35 / 40

30 20

23

M8

21 ÷ 45

5ST0005

45 / 50 / 56 / 63 / 71 40 30

28 M10

46 ÷ 65

Dimensioni in mm / Dimensions in mm

RACCORDO PREMENTE QUADRO-TONDO

SQUARE TO ROUND OUTLET CONNECTOR

sez.

1

.7

239
