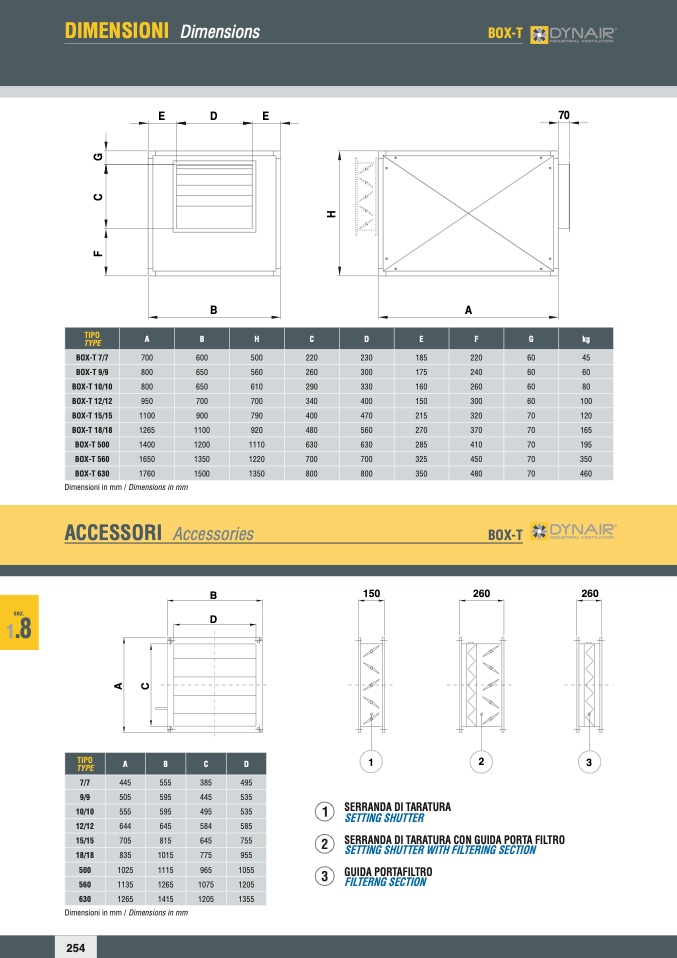

DIMENSIONI Dimensions

BOX-T

E

D

E

70

B

A

TIPO

TYPE

A

B H C

D

E F

G

kg

BOX-T 7/7

700

600 500 220

230

185 220

60

45

BOX-T 9/9

800

650 560 260

300

175 240

60

60

BOX-T 10/10

800

650 610 290

330

160 260

60

80

BOX-T 12/12

950

700 700 340

400

150 300

60

100

BOX-T 15/15

1100

900 790 400

470

215 320

70

120

BOX-T 18/18

1265

1100 920 480

560

270 370

70

165

BOX-T 500

1400

1200 1110 630

630

285 410

70

195

BOX-T 560

1650 1350 1220 700

700 325 450

70 350

BOX-T 630

1760

1500 1350 800

800

350 480

70

460

Dimensioni in mm / Dimensions in mm

ACCESSORI Accessories

BOX-T

B

150

260

260

sez.

1

.8

D

TIPO

TYPE

A B

C

D

7/7 445 555

385

495

9/9 505 595

445

535

10/10 555 595

495

535

12/12 644 645

584

585

15/15 705 815

645 755

18/18 835 1015

775 955

500 1025 1115

965 1055

560 1135 1265

1075 1205

630 1265 1415

1205 1355

Dimensioni in mm / Dimensions in mm

1

2

3

SERRANDA DI TARATURA

SETTING SHUTTER

SERRANDA DI TARATURA CON GUIDA PORTA FILTRO

SETTING SHUTTER WITH FILTERING SECTION

GUIDA PORTAFILTRO

FILTERNG SECTION
