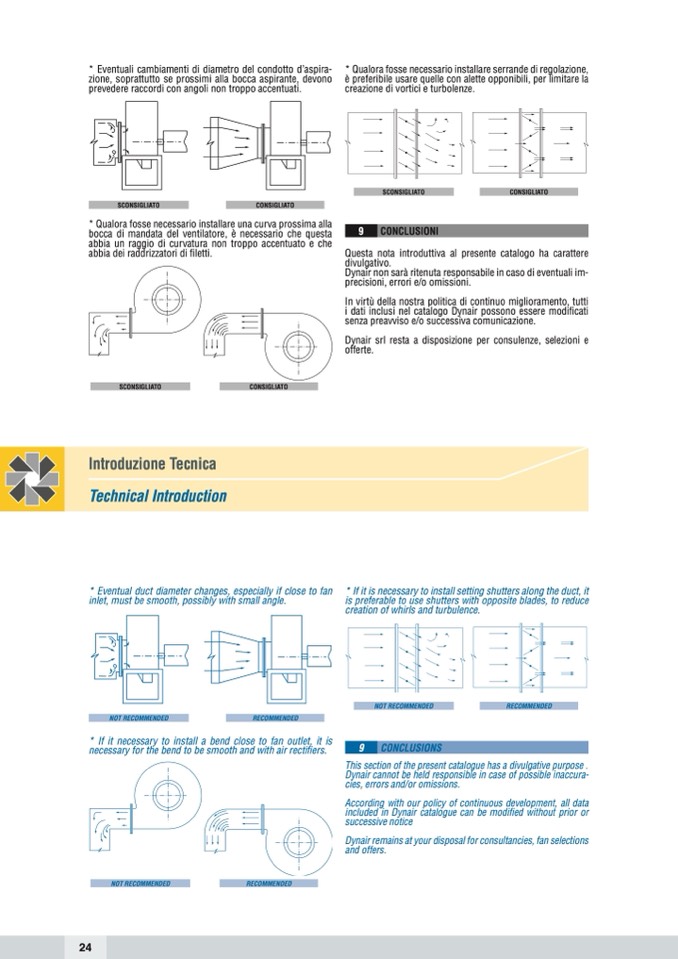

* Eventuali cambiamenti di diametro del condotto d’aspira-

zione, soprattutto se prossimi alla bocca aspirante, devono

prevedere raccordi con angoli non troppo accentuati.

SCONSIGLIATO

CONSIGLIATO

* Qualora fosse necessario installare una curva prossima alla

bocca di mandata del ventilatore, è necessario che questa

abbia un raggio di curvatura non troppo accentuato e che

abbia dei raddrizzatori di filetti.

* Qualora fosse necessario installare serrande di regolazione,

è preferibile usare quelle con alette opponibili, per limitare la

creazione di vortici e turbolenze.

SCONSIGLIATO

CONSIGLIATO

9

CONCLUSIONI

Questa nota introduttiva al presente catalogo ha carattere

divulgativo.

Dynair non sarà ritenuta responsabile in caso di eventuali im-

precisioni, errori e/o omissioni.

In virtù della nostra politica di continuo miglioramento, tutti

i dati inclusi nel catalogo Dynair possono essere modificati

senza preavviso e/o successiva comunicazione.

Dynair srl resta a disposizione per consulenze, selezioni e

offerte.

SCONSIGLIATO

CONSIGLIATO

Introduzione Tecnica

Technical Introduction

* Eventual duct diameter changes, especially if close to fan

inlet, must be smooth, possibly with small angle.

NOT RECOMMENDED

RECOMMENDED

* If it necessary to install a bend close to fan outlet, it is

necessary for the bend to be smooth and with air rectifiers.

* If it is necessary to install setting shutters along the duct, it

is preferable to use shutters with opposite blades, to reduce

creation of whirls and turbulence.

NOT RECOMMENDED

RECOMMENDED

This section of the present catalogue has a divulgative purpose .

Dynair cannot be held responsible in case of possible inaccura-

cies, errors and/or omissions.

According with our policy of continuous development, all data

included in Dynair catalogue can be modified without prior or

successive notice

Dynair remains at your disposal for consultancies, fan selections

and offers.

9

CONCLUSIONS

NOT RECOMMENDED

RECOMMENDED
