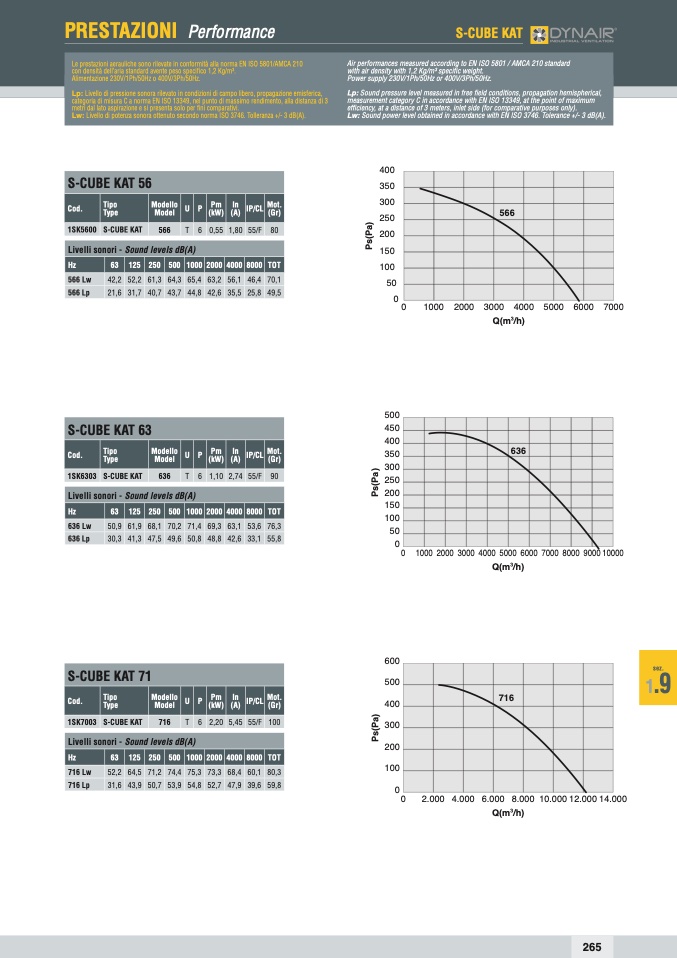

PRESTAZIONI Performance
S-CUBE KAT
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico 1,2 Kg/m3.
Alimentazione 230V/1Ph/50Hz o 400V/3Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione emisferica,
categoria di misura C a norma EN ISO 13349, nel punto di massimo rendimento, alla distanza di 3
metri dal lato aspirazione e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210 standard
with air density with 1,2 Kg/m3 specific weight.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz.
Lp: Sound pressure level measured in free field conditions, propagation hemispherical,
measurement category C in accordance with EN ISO 13349, at the point of maximum
efficiency, at a distance of 3 meters, inlet side (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
400
350
300
250
200
150
100
50
0
0 1000 2000 3000 4000 5000 6000 7000
S-CUBE KAT 56
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1SK5600
S-CUBE KAT
566
T 6 0,55
1,80
55/F
80
566
Livelli sonori - Sound levels dB(A)
Hz
63
125
250
500
1000 2000
4000
8000 TOT
566 Lw
42,2
52,2
61,3
64,3
65,4 63,2
56,1
46,4 70,1
566 Lp
21,6
31,7
40,7
43,7
44,8 42,6
35,5
25,8 49,5
500
450
400
350
300
250
200
150
100
50
0
0
600
500
400
300
200
100
0
0
1000 2000 3000 4000 5000 6000 7000 8000 900010000
Q(m
3
/h)
Q(m
3
/h)
S-CUBE KAT 63
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1SK6303
S-CUBE KAT
636
T 6 1,10
2,74
55/F
90
636
Livelli sonori - Sound levels dB(A)
Hz
63
125
250
500
1000 2000
4000
8000 TOT
636 Lw
50,9
61,9
68,1
70,2
71,4 69,3
63,1
53,6 76,3
636 Lp
30,3
41,3
47,5
49,6
50,8 48,8
42,6
33,1 55,8
716
S-CUBE KAT 71
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1SK7003
S-CUBE KAT
716
T 6 2,20
5,45
55/F
100
Livelli sonori - Sound levels dB(A)
Hz
63
125
250
500
1000 2000
4000
8000 TOT
716 Lw
52,2
64,5
71,2
74,4
75,3 73,3
68,4
60,1 80,3
716 Lp
31,6
43,9
50,7
53,9
54,8 52,7
47,9
39,6 59,8
2.000 4.000 6.000 8.000 10.000 12.000 14.000
Q(m
3
/h)
sez.
1
.9
265
P
s
(
P
a
)
P
s
(
P
a
)
P
s
(
P
a
)
