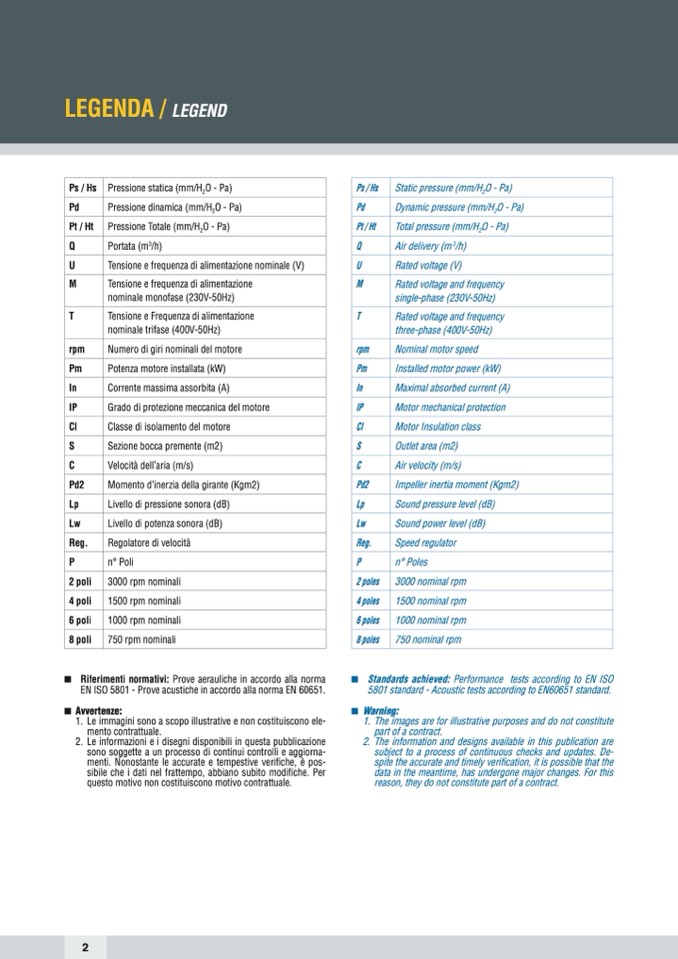

LEGENDA / LEGEND

Ps / Hs Pressione statica (mm/H

2

O - Pa)

Pd Pressione dinamica (mm/H

2

O - Pa)

Pt / Ht Pressione Totale (mm/H

2

O - Pa)

Q Portata (m

3

/h)

U Tensione e frequenza di alimentazione nominale (V)

M Tensione e frequenza di alimentazione

nominale monofase (230V-50Hz)

T Tensione e Frequenza di alimentazione

nominale trifase (400V-50Hz)

rpm Numero di giri nominali del motore

Pm Potenza motore installata (kW)

In Corrente massima assorbita (A)

IP Grado di protezione meccanica del motore

Cl Classe di isolamento del motore

S Sezione bocca premente (m2)

C Velocità dell’aria (m/s)

Pd2 Momento d’inerzia della girante (Kgm2)

Lp Livello di pressione sonora (dB)

Lw Livello di potenza sonora (dB)

Reg. Regolatore di velocità

P n° Poli

2 poli 3000 rpm nominali

4 poli 1500 rpm nominali

6 poli 1000 rpm nominali

8 poli 750 rpm nominali

Ps / Hs Static pressure (mm/H

2

O - Pa)

Pd Dynamic pressure (mm/H

2

O - Pa)

Pt / Ht Total pressure (mm/H

2

O - Pa)

Q Air delivery (m

3

/h)

U Rated voltage (V)

M Rated voltage and frequency

single-phase (230V-50Hz)

T Rated voltage and frequency

three-phase (400V-50Hz)

rpm Nominal motor speed

Pm Installed motor power (kW)

In Maximal absorbed current (A)

IP Motor mechanical protection

Cl Motor Insulation class

S Outlet area (m2)

C Air velocity (m/s)

Pd2 Impeller inertia moment (Kgm2)

Lp Sound pressure level (dB)

Lw Sound power level (dB)

Reg. Speed regulator

P n° Poles

2 poles 3000 nominal rpm

4 poles 1500 nominal rpm

6 poles 1000 nominal rpm

8 poles 750 nominal rpm

Riferimenti normativi: Prove aerauliche in accordo alla norma

EN ISO 5801 - Prove acustiche in accordo alla norma EN 60651.

Avvertenze:

1. Le immagini sono a scopo illustrative e non costituiscono ele-

mento contrattuale.

2. Le informazioni e i disegni disponibili in questa pubblicazione

sono soggette a un processo di continui controlli e aggiorna-

menti. Nonostante le accurate e tempestive verifiche, è pos-

sibile che i dati nel frattempo, abbiano subito modifiche. Per

questo motivo non costituiscono motivo contrattuale.

Standards achieved: Performance tests according to EN ISO

5801 standard - Acoustic tests according to EN60651 standard.

Warning:

1. The images are for illustrative purposes and do not constitute

part of a contract.

2. The information and designs available in this publication are

subject to a process of continuous checks and updates. De-

spite the accurate and timely verification, it is possible that the

data in the meantime, has undergone major changes. For this

reason, they do not constitute part of a contract.

2
