DESCRIZIONE GENERALE - Le basi d’appoggio BA e la riduzione RD

sono adatte per l’installazione dei nostri torrini su coperture costruite in

lastre ondulate, evitando dannosi ristagni d’acqua attorno al ventilatore

e costose opere murarie o di carpenteria. La base d’appoggio BA è uti-

lizzabile per torrini aventi basamento da 930x930. Con l’apposita ridu-

zione RD è possibile utilizzare la base per basamenti di torrini fino ad un

minimo di 500x500. La riduzione RD è un unico elemento dove con un

semplice taglio si elimina la parte eccedente.

VERSIONI

• BA 10x177 (Cod. 5PL1008) La base è accoppiabile a lastre tipo “EURO”

passo 177 mm, altezza 51 mm e pendenza falda pari al 10%.

• BA 3x177 (Cod. 5PL1015) La base è accoppiabile a lastre tipo “EURO”

passo 177 mm, altezza 51 mm e raggio di curvatura lastra pari a 3 metri.

• BA 10x146 (Cod. 5PL1009) La base è accoppiabile a lastre tipo “INTER-

NAZIONALE” passo 146 mm, altezza 48 mm, pendenza falda pari al 10%.

• Riduzione RD (Cod. 5PL1010).

COSTRUZIONE - In resine poliestere rinforzato con fibra di vetro stra-

tificato.

La finitura è RAL 9002 (grigio chiaro). La superficie esterna è trattata per

resistere nel tempo agli agenti atmosferici.

POSA IN OPERA - Una posa corretta prevede la sovrapposizione alla la-

stra di copertura a valle e una sottoesposizione a monte. Inoltre è da preve-

dere una sovrapposizione laterale di almeno un onda e un quarto per lato.

GENERAL DESCRIPTION - The support base BA and reduction RD

are suitable for installation of roof fans on waved coverings, avoiding

detrimental stagnation of water near to the fan and expensive carpen-

try works. The support base BA is suitable for roof fans having base

930mm X 930 mm or bigger. With the suitable reduction RD it is pos-

sible to use the base for roof fans from a minimum base dimension of

500X500. The reduction RD is a single element that can be easily cut

to fit the exact fan dimension.

VERSION

• BA 10x177 (Cod. 5PL1008): suitable for “EURO” roof coverings pitch

177,height 51 mm and 10% slope.

• BA 3x177 (Cod. 5PL1015): suitable for “EURO” roof coverings pitch 177

mm, height 51 mm and radius of curvature of the sheet of 3 meters.

• BA 10x146 (Cod. 5PL1009): suitable for “INTERNATIONAL” roof cove-

rings pitch 146 mm, height 48 mm, and 10% slope.

• Reduction RD (Cod. 5PL1010).

CONSTRUCTION - In polyester resins strengthen with stratified fibre

glass. The finishing is RAL 9002(light grey).

The external surface is treated against the action of atmospheric agent.

INSTALLATION - A correct fitting foresees the overlap to the cove-

ring slab upstream and the underexposure downstream.

Furthermore it must be foreseen a side overlap of at least one and

quarter wave for each side.

5PL1010

ACCESSORI Accessories

FC & FCV / FC-2V & FCV-2V / REA & REV

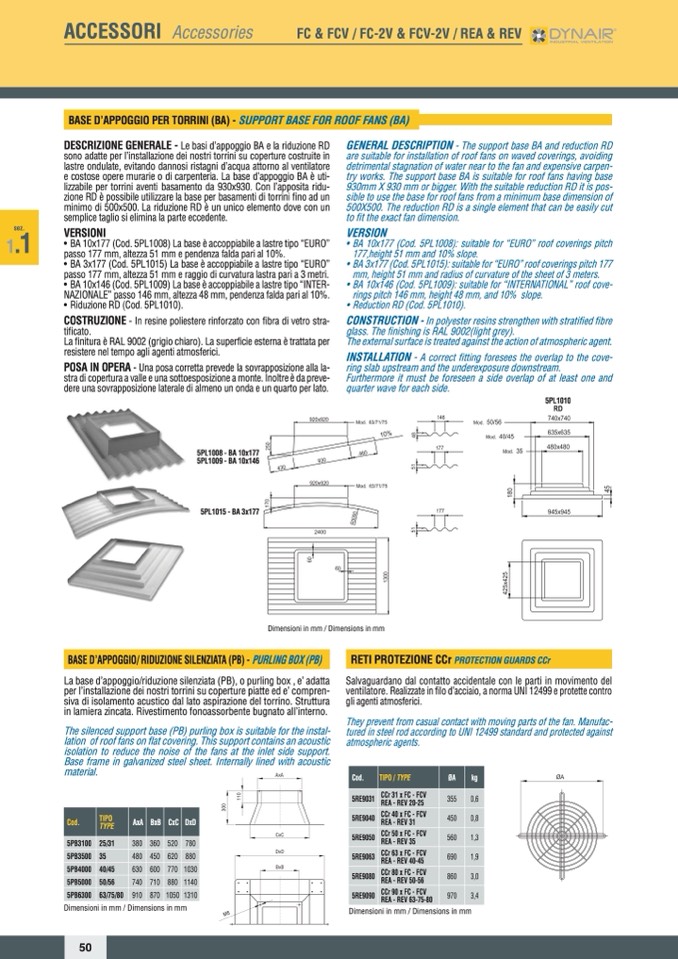

BASE D’APPOGGIO PER TORRINI (BA) - SUPPORT BASE FOR ROOF FANS (BA)

BASE D’APPOGGIO/ RIDUZIONE SILENZIATA (PB) - PURLING BOX (PB)

La base d’appoggio/riduzione silenziata (PB), o purling box , e’ adatta

per l’installazione dei nostri torrini su coperture piatte ed e’ compren-

siva di isolamento acustico dal lato aspirazione del torrino. Struttura

in lamiera zincata. Rivestimento fonoassorbente bugnato all’interno.

The silenced support base (PB) purling box is suitable for the instal-

lation of roof fans on flat covering. This support contains an acoustic

isolation to reduce the noise of the fans at the inlet side support.

Base frame in galvanized steel sheet. Internally lined with acoustic

material.

RETI PROTEZIONE CCr PROTECTION GUARDS CCr

Salvaguardano dal contatto accidentale con le parti in movimento del

ventilatore. Realizzate in filo d’acciaio, a norma UNI 12499 e protette contro

gli agenti atmosferici.

They prevent from casual contact with moving parts of the fan. Manufac-

tured in steel rod according to UNI 12499 standard and protected against

atmospheric agents.

TIPO

Cod.

TYPE

5PB3100 25/31

5PB3500 35

5PB4000 40/45

5PB5000 50/56

5PB6300 63/75/80

AxA BxB CxC DxD

Cod.

TIPO / TYPE

5RE9031

CCr 31 x FC - FCV

REA - REV 20-25

5RE9040

CCr 40 x FC - FCV

REA - REV 31

5RE9050

CCr 50 x FC - FCV

REA - REV 35

5RE9063

CCr 63 x FC - FCV

REA - REV 40-45

5RE9080

CCr 80 x FC - FCV

REA - REV 50-56

5RE9090

CCr 90 x FC - FCV

REA - REV 63-75-80

ØA

kg

355

0,6

450

0,8

560

1,3

690

1,9

860

3,0

970

3,4

Dimensioni in mm / Dimensions in mm

Dimensioni in mm / Dimensions in mm

50

380 360

480 450

630 600

740 710

910 870

520 780

620 880

770 1030

880 1140

1050 1310

5PL1008 - BA 10x177

5PL1009 - BA 10x146

5PL1015 - BA 3x177

Dimensioni in mm / Dimensions in mm
