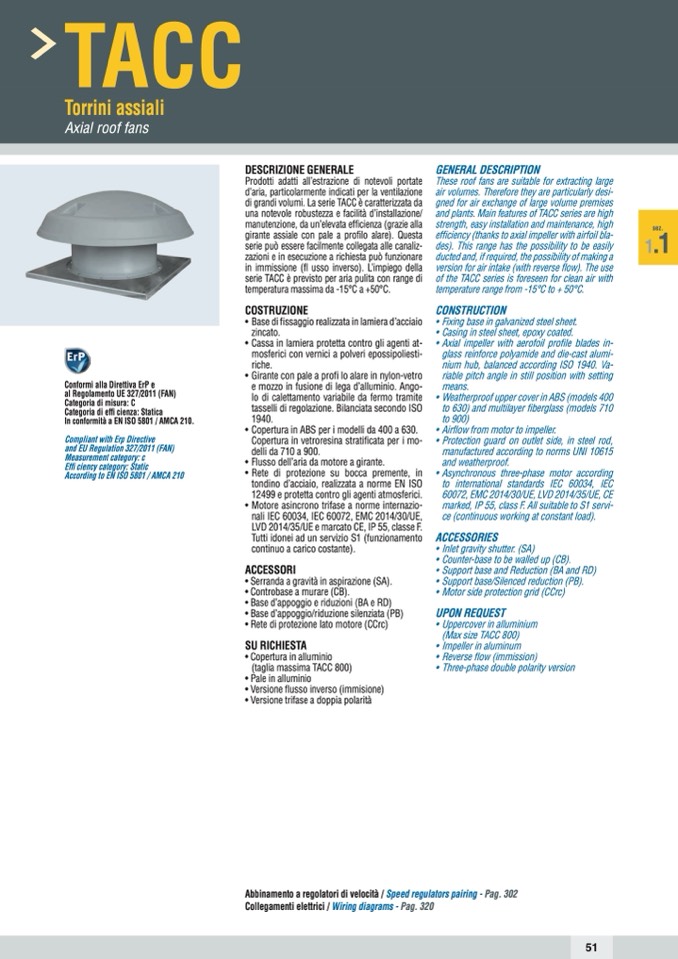

TACC

Torrini assiali

Axial roof fans

Conformi alla Direttiva ErP e

al Regolamento UE 327/2011 (FAN)

Categoria di misura: C

Categoria di effi cienza: Statica

In conformità a EN ISO 5801 / AMCA 210.

Compliant with Erp Directive

and EU Regulation 327/2011 (FAN)

Measurement category: c

Effi ciency category: Static

According to EN ISO 5801 / AMCA 210

DESCRIZIONE GENERALE

Prodotti adatti all’estrazione di notevoli portate

d’aria, particolarmente indicati per la ventilazione

di grandi volumi. La serie TACC è caratterizzata da

una notevole robustezza e facilità d’installazione/

manutenzione, da un’elevata efficienza (grazie alla

girante assiale con pale a profilo alare). Questa

serie può essere facilmente collegata alle canaliz-

zazioni e in esecuzione a richiesta può funzionare

in immissione (fl usso inverso). L’impiego della

serie TACC è previsto per aria pulita con range di

temperatura massima da -15°C a +50°C.

COSTRUZIONE

• Base di fissaggio realizzata in lamiera d’acciaio

zincato.

• Cassa in lamiera protetta contro gli agenti at-

mosferici con vernici a polveri epossipoliesti-

riche.

• Girante con pale a profi lo alare in nylon-vetro

e mozzo in fusione di lega d’alluminio. Ango-

lo di calettamento variabile da fermo tramite

tasselli di regolazione. Bilanciata secondo ISO

1940.

• Copertura in ABS per i modelli da 400 a 630.

Copertura in vetroresina stratificata per i mo-

delli da 710 a 900.

• Flusso dell’aria da motore a girante.

• Rete di protezione su bocca premente, in

tondino d’acciaio, realizzata a norme EN ISO

12499 e protetta contro gli agenti atmosferici.

• Motore asincrono trifase a norme internazio-

nali IEC 60034, IEC 60072, EMC 2014/30/UE,

LVD 2014/35/UE e marcato CE, IP 55, classe F.

Tutti idonei ad un servizio S1 (funzionamento

continuo a carico costante).

ACCESSORI

• Serranda a gravità in aspirazione (SA).

• Controbase a murare (CB).

• Base d’appoggio e riduzioni (BA e RD)

• Base d’appoggio/riduzione silenziata (PB)

• Rete di protezione lato motore (CCrc)

SU RICHIESTA

• Copertura in alluminio

(taglia massima TACC 800)

• Pale in alluminio

• Versione flusso inverso (immisione)

• Versione trifase a doppia polarità

GENERAL DESCRIPTION

These roof fans are suitable for extracting large

air volumes. Therefore they are particularly desi-

gned for air exchange of large volume premises

and plants. Main features of TACC series are high

strength, easy installation and maintenance, high

efficiency (thanks to axial impeller with airfoil bla-

des). This range has the possibility to be easily

ducted and, if required, the possibility of making a

version for air intake (with reverse flow). The use

of the TACC series is foreseen for clean air with

temperature range from -15°C to + 50°C.

CONSTRUCTION

• Fixing base in galvanized steel sheet.

• Casing in steel sheet, epoxy coated.

• Axial impeller with aerofoil profile blades in-

glass reinforce polyamide and die-cast alumi-

nium hub, balanced according ISO 1940. Va-

riable pitch angle in still position with setting

means.

• Weatherproof upper cover in ABS (models 400

to 630) and multilayer fiberglass (models 710

to 900)

• Airflow from motor to impeller.

• Protection guard on outlet side, in steel rod,

manufactured according to norms UNI 10615

and weatherproof.

• Asynchronous three-phase motor according

to international standards IEC 60034, IEC

60072, EMC 2014/30/UE, LVD 2014/35/UE, CE

marked, IP 55, class F. All suitable to S1 servi-

ce (continuous working at constant load).

ACCESSORIES

• Inlet gravity shutter. (SA)

• Counter-base to be walled up (CB).

• Support base and Reduction (BA and RD)

• Support base/Silenced reduction (PB).

• Motor side protection grid (CCrc)

UPON REQUEST

• Uppercover in alluminium

(Max size TACC 800)

• Impeller in aluminum

• Reverse flow (immission)

• Three-phase double polarity version

Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302

Collegamenti elettrici / Wiring diagrams - Pag. 320
