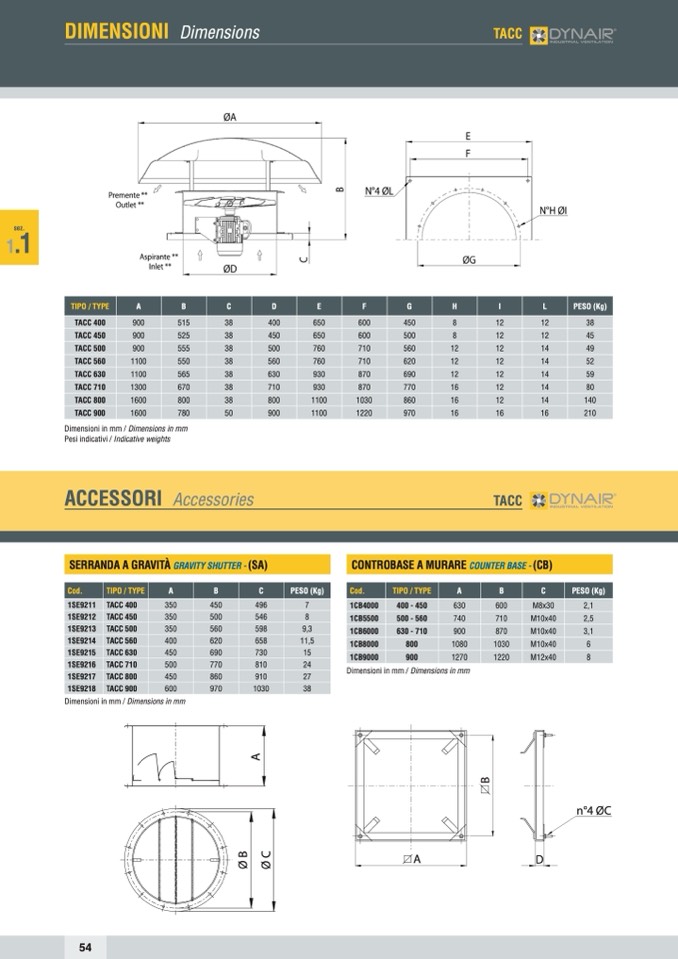

DIMENSIONI Dimensions

TACC

sez.

1

.1

TIPO / TYPE A

B C

D E F

G H

I

L

PESO (Kg)

TACC 400

900

515

38

400

650 600

450

8

12

12

38

TACC 450

900

525

38

450

650 600

500

8

12

12

45

TACC 500

900

555

38

500

760 710

560

12

12

14

49

TACC 560

1100

550

38

560

760 710

620

12

12

14

52

TACC 630

1100

565

38

630

930 870

690

12

12

14

59

TACC 710

1300

670

38

710

930 870

770

16

12

14

80

TACC 800 1600

800 38

800 1100 1030

860 16

12

14

140

TACC 900

1600

780

50

900

1100 1220

970

16

16

16

210

Dimensioni in mm / Dimensions in mm

Pesi indicativi / Indicative weights

ACCESSORI Accessories

TACC

SERRANDA A GRAVITÀ GRAVITY SHUTTER - (SA)

CONTROBASE A MURARE COUNTER BASE - (CB)

Cod.

TIPO / TYPE A B C

PESO (Kg)

1SE9211

TACC 400

350 450 496

7

1SE9212

TACC 450

350 500 546

8

1SE9213

TACC 500

350 560 598

9,3

1SE9214

TACC 560

400 620 658

11,5

1SE9215

TACC 630

450 690 730

15

1SE9216

TACC 710

500 770 810

24

1SE9217

TACC 800 450 860 910

27

1SE9218

TACC 900

600 970 1030

38

Cod.

TIPO / TYPE A B C

PESO (Kg)

1CB4000

400 - 450

630 600 M8x30

2,1

1CB5500

500 - 560

740 710 M10x40

2,5

1CB6000

630 - 710

900 870 M10x40

3,1

1CB8000

800

1080 1030 M10x40

6

1CB9000

900

1270 1220 M12x40

8

Dimensioni in mm / Dimensions in mm

Dimensioni in mm / Dimensions in mm

D

n°4 ØC

A

54

Ø

B

Ø

C

A

B
