ACCESSORI Accessories

TACC

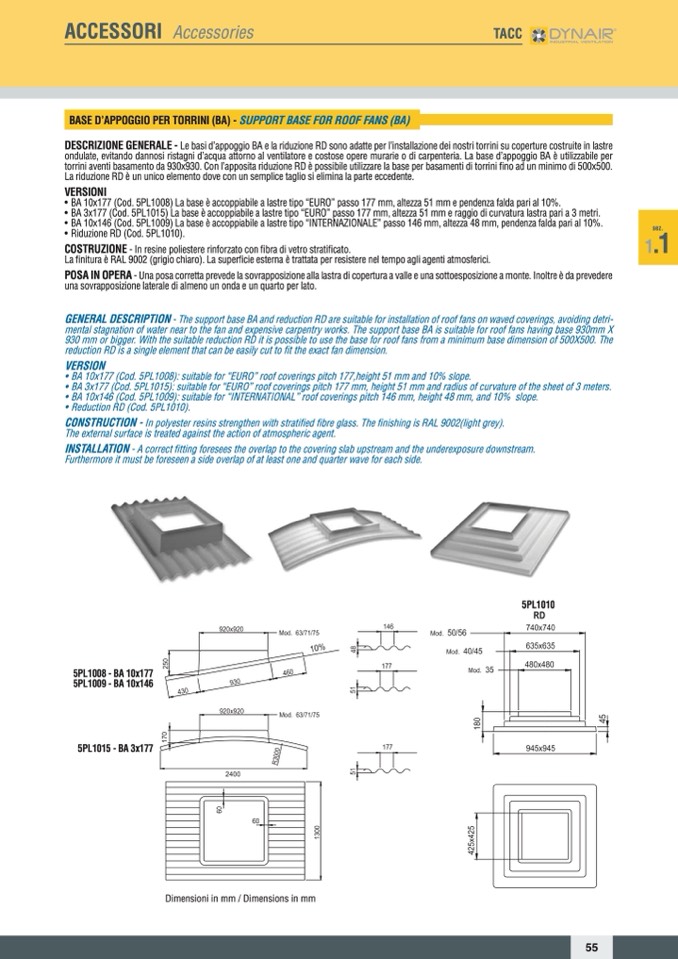

BASE D’APPOGGIO PER TORRINI (BA) - SUPPORT BASE FOR ROOF FANS (BA)

DESCRIZIONE GENERALE - Le basi d’appoggio BA e la riduzione RD sono adatte per l’installazione dei nostri torrini su coperture costruite in lastre

ondulate, evitando dannosi ristagni d’acqua attorno al ventilatore e costose opere murarie o di carpenteria. La base d’appoggio BA è utilizzabile per

torrini aventi basamento da 930x930. Con l’apposita riduzione RD è possibile utilizzare la base per basamenti di torrini fino ad un minimo di 500x500.

La riduzione RD è un unico elemento dove con un semplice taglio si elimina la parte eccedente.

VERSIONI

• BA 10x177 (Cod. 5PL1008) La base è accoppiabile a lastre tipo “EURO” passo 177 mm, altezza 51 mm e pendenza falda pari al 10%.

• BA 3x177 (Cod. 5PL1015) La base è accoppiabile a lastre tipo “EURO” passo 177 mm, altezza 51 mm e raggio di curvatura lastra pari a 3 metri.

• BA 10x146 (Cod. 5PL1009) La base è accoppiabile a lastre tipo “INTERNAZIONALE” passo 146 mm, altezza 48 mm, pendenza falda pari al 10%.

• Riduzione RD (Cod. 5PL1010).

COSTRUZIONE - In resine poliestere rinforzato con fibra di vetro stratificato.

La finitura è RAL 9002 (grigio chiaro). La superficie esterna è trattata per resistere nel tempo agli agenti atmosferici.

POSA IN OPERA - Una posa corretta prevede la sovrapposizione alla lastra di copertura a valle e una sottoesposizione a monte. Inoltre è da prevedere

una sovrapposizione laterale di almeno un onda e un quarto per lato.

GENERAL DESCRIPTION - The support base BA and reduction RD are suitable for installation of roof fans on waved coverings, avoiding detri-

mental stagnation of water near to the fan and expensive carpentry works. The support base BA is suitable for roof fans having base 930mm X

930 mm or bigger. With the suitable reduction RD it is possible to use the base for roof fans from a minimum base dimension of 500X500. The

reduction RD is a single element that can be easily cut to

fit the exact fan dimension.

VERSION

• BA 10x177 (Cod. 5PL1008): suitable for “EURO” roof coverings pitch 177,height 51 mm and 10% slope.

• BA 3x177 (Cod. 5PL1015): suitable for “EURO” roof coverings pitch 177 mm, height 51 mm and radius of curvature of the sheet of 3 meters.

• BA 10x146 (Cod. 5PL1009): suitable for “INTERNATIONAL” roof coverings pitch 146 mm, height 48 mm, and 10% slope.

• Reduction RD (Cod. 5PL1010).

CONSTRUCTION - In polyester resins strengthen with stratified fibre glass. The finishing is RAL 9002(light grey).

The external surface is treated against the action of atmospheric agent.

INSTALLATION - A correct fitting foresees the overlap to the covering slab upstream and the underexposure downstream.

Furthermore it must be foreseen a side overlap of at least one and quarter wave for each side.

5PL1010

5PL1008 - BA 10x177

5PL1009 - BA 10x146

5PL1015 - BA 3x177

Dimensioni in mm / Dimensions in mm

sez.
