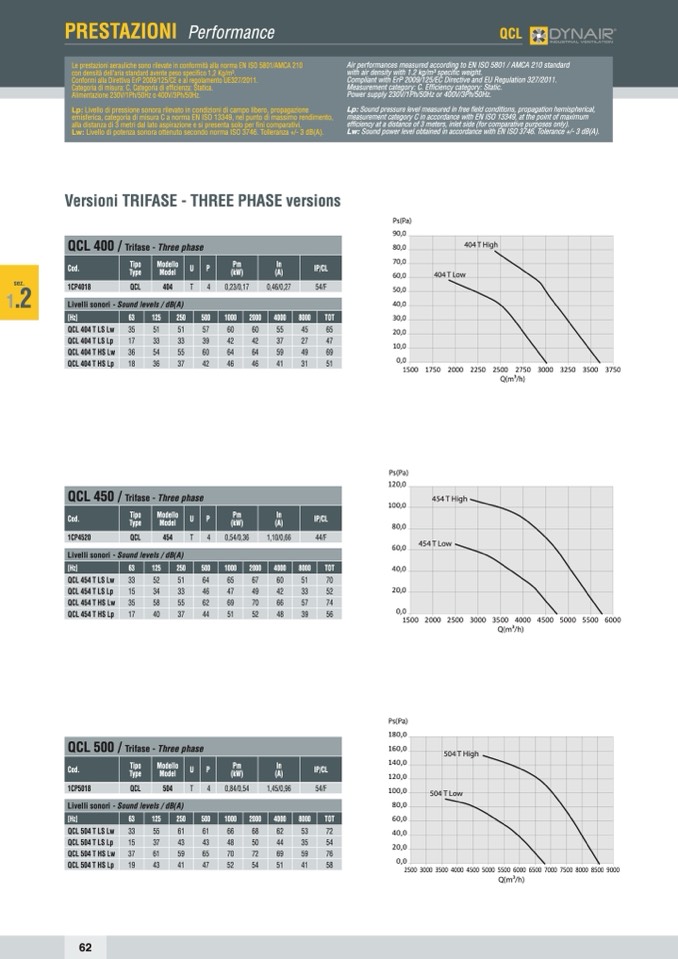

PRESTAZIONI Performance
QCL
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico 1,2 Kg/m3.
Conformi alla Direttiva ErP 2009/125/CE e al regolamento UE327/2011.
Categoria di misura: C. Categoria di efficienza: Statica.
Alimentazione 230V/1Ph/50Hz o 400V/3Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione
emisferica, categoria di misura C a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 3 metri dal lato aspirazione e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210 standard
with air density with 1.2 kg/m3 specific weight.
Compliant with ErP 2009/125/EC Directive and EU Regulation 327/2011.
Measurement category: C. Efficiency category: Static.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz.
Lp: Sound pressure level measured in free field conditions, propagation hemispherical,
measurement category C in accordance with EN ISO 13349, at the point of maximum
efficiency at a distance of 3 meters, inlet side (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
sez.
1
.2
Versioni TRIFASE - THREE PHASE versions
Ps(Pa)
90,0
80,0
70,0
60,0
50,0
40,0
30,0
20,0
10,0
0,0
1500 1750 2000 2250 2500 2750 3000 3250 3500 3750
404 T High
404 T Low
QCL 400 /
Trifase - Three phase
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
1CP4018
QCL
404
T 4 0,23/0,17
0,46/0,27
54/F
Livelli sonori - Sound levels / dB(A)
[Hz]
63
125
250 500 1000 2000 4000
8000
TOT
QCL 404 T LS Lw 35
51 51 57 60 60 55
45
65
QCL 404 T LS Lp 17
33 33 39 42 42 37
27
47
QCL 404 T HS Lw 36
54 55 60 64 64 59
49
69
QCL 404 T HS Lp 18
36 37 42 46 46 41
31
51
Ps(Pa)
120,0
100,0
80,0
60,0
40,0
20,0
Q(m3/h)
QCL 450 /
Trifase - Three phase
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
1CP4520
QCL
454
T 4 0,54/0,36
1,10/0,66
44/F
454 T High
454 T Low
Livelli sonori - Sound levels / dB(A)
[Hz]
63
125
250 500 1000
2000
4000
8000
TOT
QCL 454 T LS Lw 33
52 51 64 65
67 60
51
70
QCL 454 T LS Lp 15
34 33 46 47
49 42
33
52
QCL 454 T HS Lw 35
58 55 62 69
70 66
57
74
QCL 454 T HS Lp 17
40 37 44 51
52 48
39
56
0,0
1500 2000 2500 3000 3500 4000 4500 5000 5500 6000
Ps(Pa)
180,0
160,0
140,0
120,0
100,0
80,0
60,0
40,0
20,0
504
504
T Lo
T High
w
Q(m3/h)
QCL 500 /
Trifase - Three phase
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
1CP5018
QCL
504
T 4 0,84/0,54
1,45/0,96
54/F
Livelli sonori - Sound levels / dB(A)
[Hz]
63
125
250 500 1000 2000 4000
8000
TOT
QCL 504 T LS Lw 33
55 61 61 66 68 62
53
72
QCL 504 T LS Lp 15
37 43 43 48 50 44
35
54
QCL 504 T HS Lw 37
61 59 65 70 72 69
59
76
QCL 504 T HS Lp 19
43 41 47 52 54 51
41
58
0,0
2500 3000 3500 4000 4500 5000 5500 6000 6500 7000 7500 8000 8500 9000
Q(m3/h)
62
