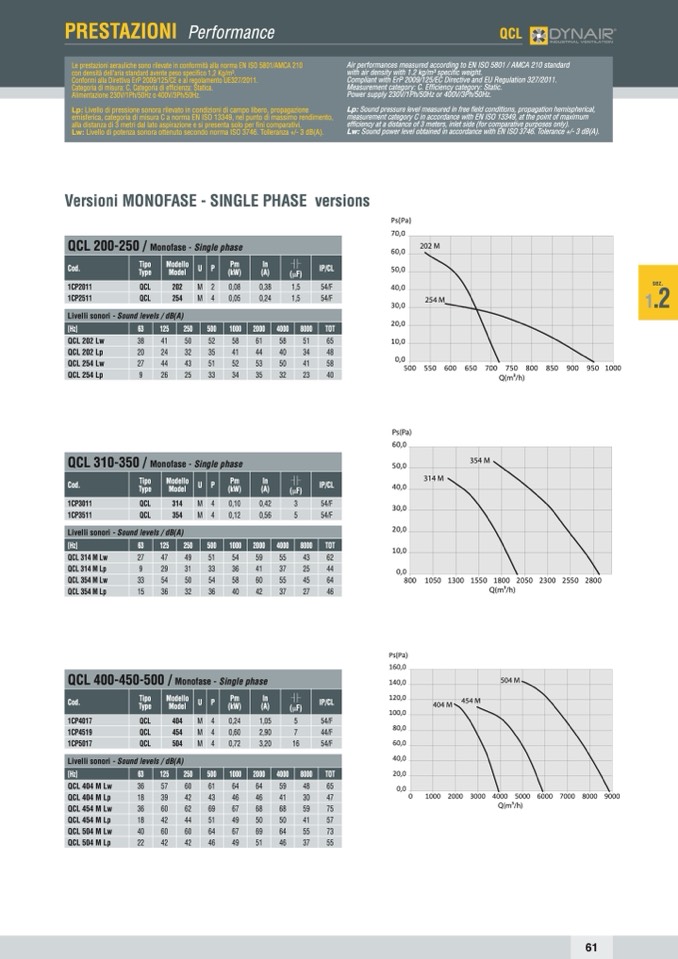

PRESTAZIONI Performance
QCL
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico 1,2 Kg/m3.
Conformi alla Direttiva ErP 2009/125/CE e al regolamento UE327/2011.
Categoria di misura: C. Categoria di efficienza: Statica.
Alimentazione 230V/1Ph/50Hz o 400V/3Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione
emisferica, categoria di misura C a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 3 metri dal lato aspirazione e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210 standard
with air density with 1.2 kg/m3 specific weight.
Compliant with ErP 2009/125/EC Directive and EU Regulation 327/2011.
Measurement category: C. Efficiency category: Static.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz.
Lp: Sound pressure level measured in free field conditions, propagation hemispherical,
measurement category C in accordance with EN ISO 13349, at the point of maximum
efficiency at a distance of 3 meters, inlet side (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
Versioni MONOFASE - SINGLE PHASE versions
Ps(Pa)
70,0
60,0
50,0
40,0
30,0
20,0
10,0
0,0
500 550 600 650 700 750 800 850 900 950 1000
QCL 200-250 /
Monofase - Single phase
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A) (
mF)
IP/CL
1CP2011
QCL
202
M 2 0,08 0,38
1,5
54/F
1CP2511
QCL
254
M 4 0,05 0,24
1,5
54/F
202 M
254 M
Livelli sonori - Sound levels / dB(A)
[Hz]
63 125 250 500 1000 2000 4000
8000
TOT
QCL 202 Lw 38 41 50 52 58 61 58
51
65
QCL 202 Lp 20 24 32 35 41 44 40
34
48
QCL 254 Lw 27 44 43 51 52 53 50
41
58
QCL 254 Lp 9 26 25 33 34 35 32
23
40
Ps(Pa)
60,0
50,0
40,0
30,0
20,0
10,0
Q(m3/h)
354 M
314 M
QCL 310-350 /
Monofase - Single phase
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A) (
mF)
IP/CL
1CP3011
QCL
314
M 4 0,10 0,42
3
54/F
1CP3511
QCL
354
M 4 0,12 0,56
5
54/F
Livelli sonori - Sound levels / dB(A)
[Hz]
63 125 250 500 1000 2000 4000
8000
TOT
QCL 314 M Lw 27 47 49 51 54 59 55
43
62
QCL 314 M Lp 9 29 31 33 36 41 37
25
44
QCL 354 M Lw 33 54 50 54 58 60 55
45
64
QCL 354 M Lp 15 36 32 36 40 42 37
27
46
0,0
800 1050 1300 1550 1800 2050 2300 2550 2800
Ps(Pa)
160,0
140,0
120,0
100,0
80,0
60,0
40,0
20,0
Q(m3/h)
QCL 400-450-500 /
Monofase - Single phase
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A) (
mF)
IP/CL
1CP4017
QCL
404
M 4 0,24 1,05
5
54/F
1CP4519 QCL
454 M 4 0,60 2,90
7
44/F
1CP5017
QCL
504
M 4 0,72 3,20
16
54/F
404 M
454 M
504 M
Livelli sonori - Sound levels / dB(A)
[Hz]
63 125 250 500 1000 2000 4000
8000
TOT
QCL 404 M Lw 36 57 60 61 64 64 59
48
65
QCL 404 M Lp 18 39 42 43 46 46 41
30
47
QCL 454 M Lw 36 60 62 69 67 68 68
59
75
QCL 454 M Lp 18 42 44 51 49 50 50
41
57
QCL 504 M Lw 40 60 60 64 67 69 64
55
73
QCL 504 M Lp 22 42 42 46 49 51 46
37
55
0,0
0
1000 2000 3000 4000 5000 6000 7000 8000 9000
Q(m3/h)
sez.
1
.2
61
