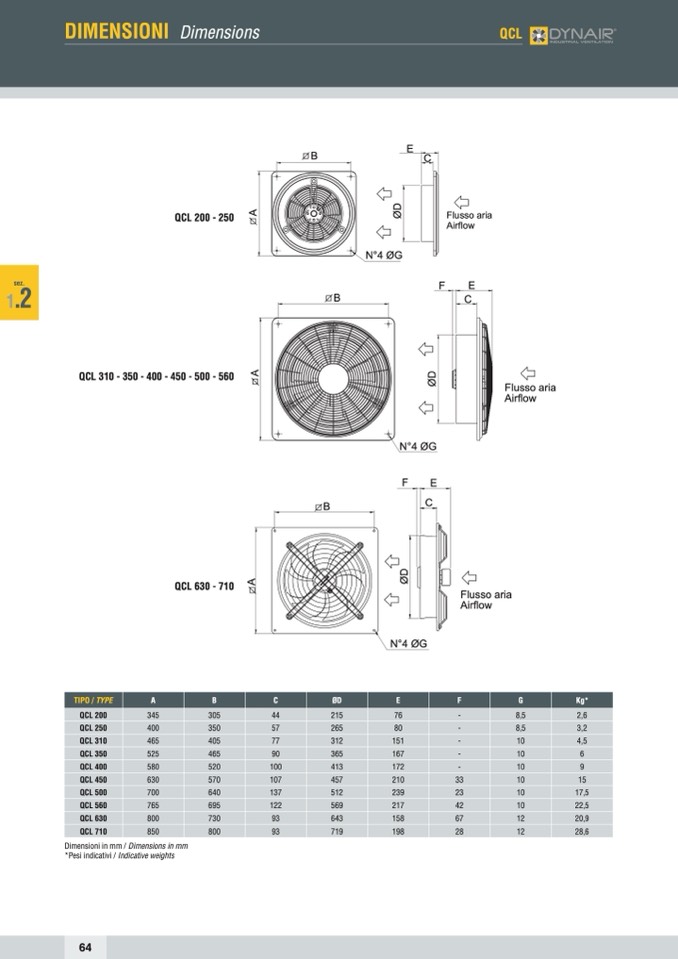

DIMENSIONI Dimensions

QCL

B

F

E

C

N°4 ØG

QCL 310 - 350 - 400 - 450 - 500 - 560

N°4 ØG

Airflow

Airflow

F

E

C

N°4 ØG

N°4 ØG

QCL 200 - 250

Flusso aria

Airflow

B

E

C

B

F

E

C

B

E

C

Flusso aria

Airflow

Flusso aria

QCL 630 - 710

Airflow

N°4 ØG

Flusso aria

Airflow

Flusso aria

B

E

C

N°4 ØG

B

B

TIPO / TYPE

A

B

C

ØD

E

F

G

Kg*

QCL 200

QCL 250

QCL 310

QCL 350

QCL 400

QCL 450

QCL 500

QCL 560

QCL 630

QCL 710

345

305

400

350

465

405

525

465

580

520

630

570

700

640

765

695

800

730

850

800

44

215

76

-

57

265

80

-

77

312

151

-

90

365

167

-

100

413

172

-

107

457

210

33

137

512

239

23

122

569

217

42

93

643

158

67

93

719

198

28

8,5

2,6

8,5

3,2

10

4,5

10

6

10

9

10

15

10

17,5

10

22,5

12

20,9

12

28,6

Dimensioni in mm / Dimensions in mm

*Pesi indicativi / Indicative weights
