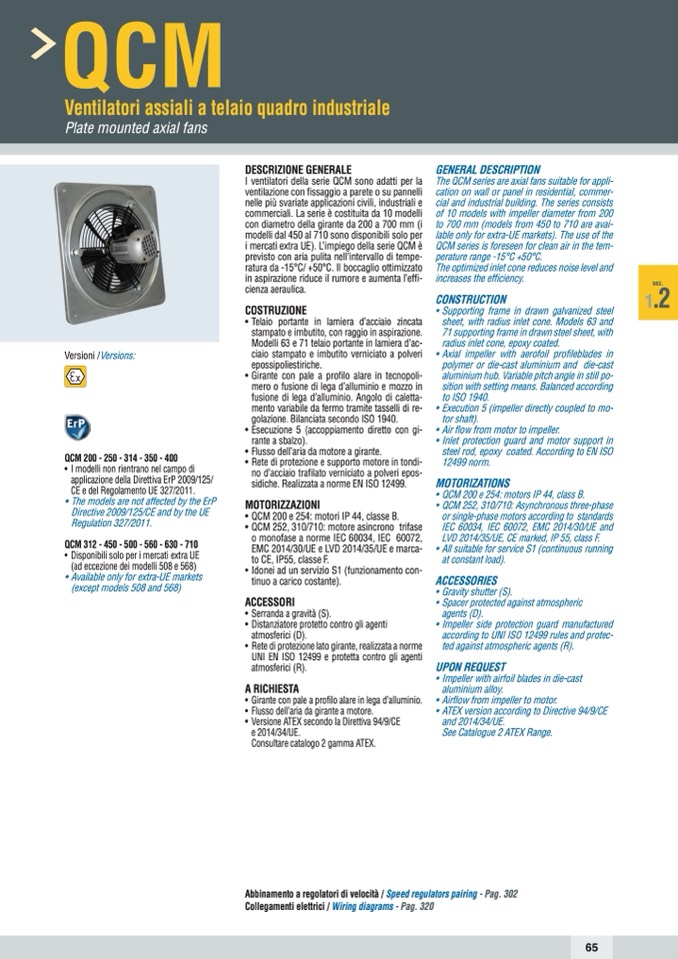

QCM

Ventilatori assiali a telaio quadro industriale

Plate mounted axial fans

Versioni /Versions:

QCM200-250-314-350-400

• I modelli non rientrano nel campo di

applicazione della Direttiva ErP 2009/125/

CE e del Regolamento UE 327/2011.

• The models are not affected by the ErP

Directive 2009/125/CE and by the UE

Regulation 327/2011.

QCM312-450-500-560-630-710

• Disponibili solo per i mercati extra UE

(ad eccezione dei modelli 508 e 568)

• Available only for extra-UE markets

(except models 508 and 568)

DESCRIZIONE GENERALE

I ventilatori della serie QCM sono adatti per la

ventilazione con fissaggio a parete o su pannelli

nelle più svariate applicazioni civili, industriali e

commerciali. La serie è costituita da 10 modelli

con diametro della girante da 200 a 700 mm (i

modelli dal 450 al 710 sono disponibili solo per

i mercati extra UE). L’impiego della serie QCM è

previsto con aria pulita nell’intervallo di tempe-

ratura da -15°C/ +50°C. Il boccaglio ottimizzato

in aspirazione riduce il rumore e aumenta l’effi-

cienza aeraulica.

COSTRUZIONE

• Telaio portante in lamiera d’acciaio zincata

stampato e imbutito, con raggio in aspirazione.

Modelli 63 e 71 telaio portante in lamiera d’ac-

ciaio stampato e imbutito verniciato a polveri

epossipoliestiriche.

• Girante con pale a profilo alare in tecnopoli-

mero o fusione di lega d’alluminio e mozzo in

fusione di lega d’alluminio. Angolo di caletta-

mento variabile da fermo tramite tasselli di re-

golazione. Bilanciata secondo ISO 1940.

• Esecuzione 5 (accoppiamento diretto con gi-

rante a sbalzo).

• Flusso dell’aria da motore a girante.

• Rete di protezione e supporto motore in tondi-

no d’acciaio trafilato verniciato a polveri epos-

sidiche. Realizzata a norme EN ISO 12499.

MOTORIZZAZIONI

• QCM 200 e 254: motori IP 44, classe B.

• QCM 252, 310/710: motore asincrono trifase

o monofase a norme IEC 60034, IEC 60072,

EMC 2014/30/UE e LVD 2014/35/UE e marca-

to CE, IP55, classe F.

• Idonei ad un servizio S1 (funzionamento con-

tinuo a carico costante).

ACCESSORI

• Serranda a gravità (S).

• Distanziatore protetto contro gli agenti

atmosferici (D).

• Rete di protezione lato girante, realizzata a norme

UNI EN ISO 12499 e protetta contro gli agenti

atmosferici (R).

A RICHIESTA

• Girante con pale a profilo alare in lega d’alluminio.

• Flusso dell’aria da girante a motore.

• Versione ATEX secondo la Direttiva 94/9/CE

e 2014/34/UE.

Consultare catalogo 2 gamma ATEX.

GENERAL DESCRIPTION

The QCM series are axial fans suitable for appli-

cation on wall or panel in residential, commer-

cial and industrial building. The series consists

of 10 models with impeller diameter from 200

to 700 mm (models from 450 to 710 are avai-

lable only for extra-UE markets). The use of the

QCM series is foreseen for clean air in the tem-

perature range -15°C +50°C.

The optimized inlet cone reduces noise level and

increases the efficiency.

CONSTRUCTION

• Supporting frame in drawn galvanized steel

sheet, with radius inlet cone. Models 63 and

71 supporting frame in drawn steel sheet, with

radius inlet cone, epoxy coated.

• Axial impeller with aerofoil profileblades in

polymer or die-cast aluminium and die-cast

aluminium hub. Variable pitch angle in still po-

sition with setting means. Balanced according

to ISO 1940.

• Execution 5 (impeller directly coupled to mo-

tor shaft).

• Air flow from motor to impeller.

• Inlet protection guard and motor support in

steel rod, epoxy coated. According to EN ISO

12499 norm.

MOTORIZATIONS

• QCM 200 e 254: motors IP 44, class B.

• QCM 252, 310/710: Asynchronous three-phase

or single-phase motors according to standards

IEC 60034, IEC 60072, EMC 2014/30/UE and

LVD 2014/35/UE, CE marked, IP 55, class F.

• All suitable for service S1 (continuous running

at constant load).

ACCESSORIES

• Gravity shutter (S).

• Spacer protected against atmospheric

agents (D).

• Impeller side protection guard manufactured

according to UNI ISO 12499 rules and protec-

ted against atmospheric agents (R).

UPON REQUEST

• Impeller with airfoil blades in die-cast

aluminium alloy.

• Airflow from impeller to motor.

• ATEX version according to Directive 94/9/CE

and 2014/34/UE.

See Catalogue 2 ATEX Range.

Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302

Collegamenti elettrici / Wiring diagrams - Pag. 320
