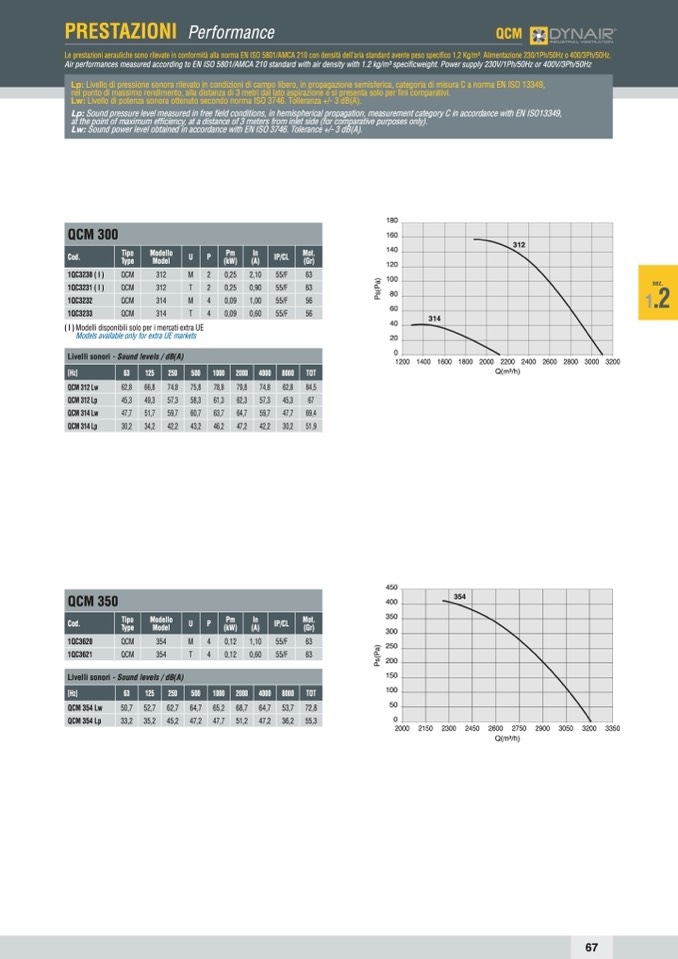

PRESTAZIONI Performance
QCM
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210 con densità dell’aria standard avente peso specifico 1,2 Kg/m3. Alimentazione 230/1Ph/50Hz o 400/3Ph/50Hz.
Air performances measured according to EN ISO 5801/AMCA 210 standard with air density with 1.2 kg/m3 specificweight. Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, in propagazione semisferica, categoria di misura C a norma EN ISO 13349,
nel punto di massimo rendimento, alla distanza di 3 metri dal lato aspirazione e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Lp: Sound pressure level measured in free field conditions, in hemispherical propagation, measurement category C in accordance with EN ISO13349,
at the point of maximum efficiency, at a distance of 3 meters from inlet side (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
312
314
QCM 300
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1QC3230 ( I ) QCM
312
M 2 0,25 2,10
55/F
63
1QC3231 ( I )
QCM
312
T
2 0,25 0,90
55/F
63
1QC3232 QCM
314
M 4 0,09 1,00
55/F
56
1QC3233
QCM
314
T
4 0,09 0,60
55/F
56
( I ) Modelli disponibili solo per i mercati extra UE
Models available only for extra UE markets
180
160
140
120
100
80
60
40
20
0
1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200
Livelli sonori - Sound levels / dB(A)
[Hz]
63 125
250
500 1000
2000
4000
8000
TOT
QCM 312 Lw
62,8 66,8
74,8 75,8 78,8
79,8 74,8
62,8
84,5
QCM 312 Lp 45,3 49,3
57,3 58,3 61,3
62,3 57,3
45,3
67
QCM 314 Lw
47,7 51,7
59,7
60,7 63,7
64,7
59,7
47,7
69,4
QCM 314 Lp
30,2 34,2
42,2
43,2 46,2
47,2
42,2
30,2
51,9
Q(m3/h)
450
400
350
300
250
200
150
100
50
QCM 350
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1QC3620
QCM
354
M
4 0,12 1,10
55/F
63
1QC3621
QCM
354
T
4 0,12 0,60
55/F
63
354
Livelli sonori - Sound levels / dB(A)
[Hz] 63 125
250 500 1000
2000 4000
8000
TOT
QCM 354 Lw 50,7 52,7
62,7 64,7 65,2
68,7 64,7
53,7
72,8
QCM 354 Lp
33,2 35,2
45,2
47,2 47,7
51,2
47,2
36,2
55,3
0
2000 2150 2300 2450 2600 2750 2900 3050 3200 3350
Q(m3/h)
