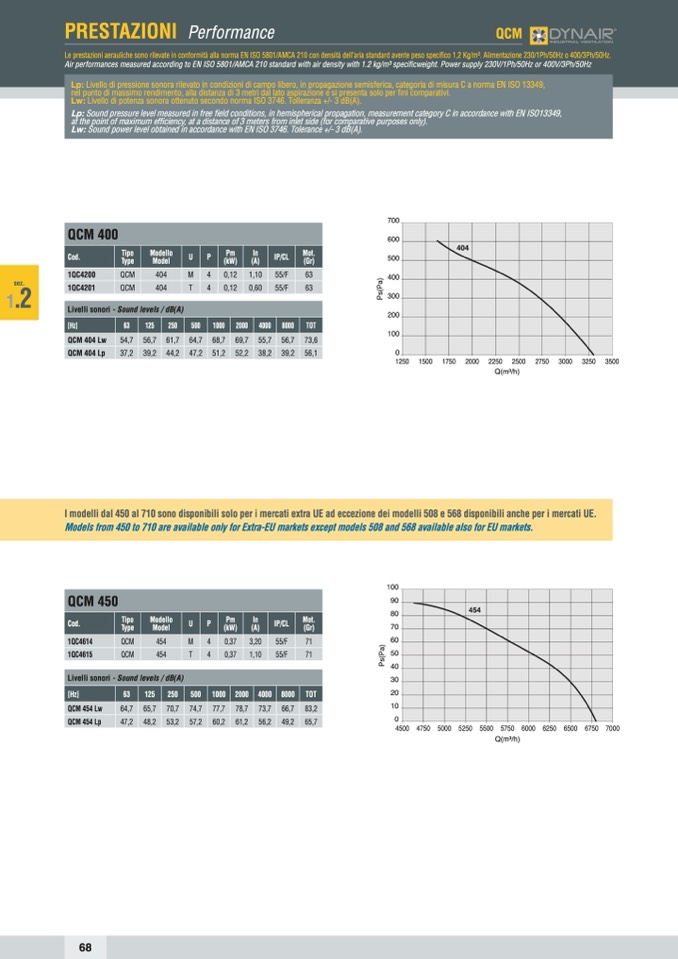

PRESTAZIONI Performance
QCM
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210 con densità dell’aria standard avente peso specifico 1,2 Kg/m3. Alimentazione 230/1Ph/50Hz o 400/3Ph/50Hz.
Air performances measured according to EN ISO 5801/AMCA 210 standard with air density with 1.2 kg/m3 specificweight. Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, in propagazione semisferica, categoria di misura C a norma EN ISO 13349,
nel punto di massimo rendimento, alla distanza di 3 metri dal lato aspirazione e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Lp: Sound pressure level measured in free field conditions, in hemispherical propagation, measurement category C in accordance with EN ISO13349,
at the point of maximum efficiency, at a distance of 3 meters from inlet side (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
sez.
1
.2
I modelli dal 450 al 710 sono disponibili solo per i mercati extra UE ad eccezione dei modelli 508 e 568 disponibili anche per i mercati UE.
Models from 450 to 710 are available only for Extra-EU markets except models 508 and 568 available also for EU markets.
700
600
500
400
300
200
100
0
1250 1500
1750 2000
2250 2500
Q(m3/h)
2750 3000 3250 3500
QCM 400
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1QC4200
QCM
404
M
4 0,12 1,10
55/F
63
1QC4201
QCM
404
T
4 0,12 0,60
55/F
63
404
Livelli sonori - Sound levels / dB(A)
[Hz]
63
125
250 500
1000
2000 4000
8000
TOT
QCM 404 Lw 54,7
56,7 61,7 64,7
68,7 69,7 55,7
56,7
73,6
QCM 404 Lp
37,2
39,2
44,2 47,2
51,2
52,2 38,2
39,2
56,1
100
90
80
70
60
50
40
30
20
10
454
QCM 450
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1QC4614 QCM
454
M 4 0,37 3,20
55/F
71
1QC4615
QCM
454
T
4 0,37 1,10
55/F
71
Livelli sonori - Sound levels / dB(A)
[Hz]
63
125
250 500
1000
2000 4000
8000
TOT
QCM 454 Lw
64,7
65,7
70,7 74,7
77,7
78,7 73,7
66,7
83,2
QCM 454 Lp
47,2
48,2
53,2 57,2
60,2
61,2 56,2
49,2
65,7
0
4500 4750 5000 5250 5500 5750 6000 6250 6500 6750 7000
Q(m3/h)
68
P
s
(
P
a
)
P
s
(
P
a
)
