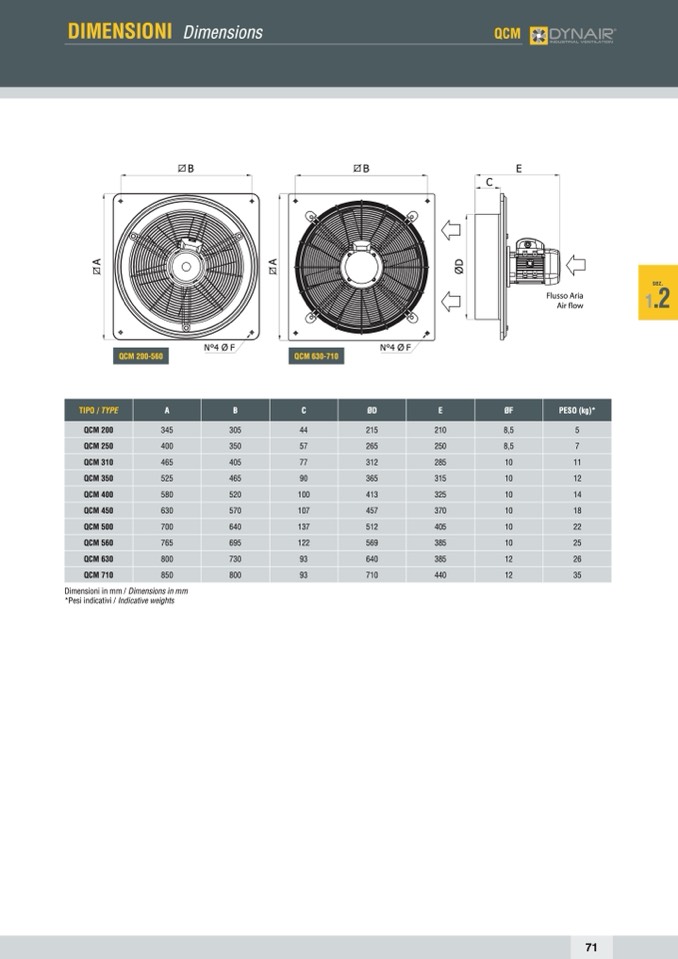

DIMENSIONI Dimensions

QCM

TIPO / TYPE

QCM 200

QCM 250

QCM 310

QCM 350

QCM 400

QCM 450

QCM 500

QCM 560

QCM 630

QCM 710

345

305

400

350

465

405

525

465

580

520

630

570

700

640

765

695

800

730

850

800

E

210

250

285

315

325

370

405

385

385

440

ØF

8,5

8,5

10

10

10

10

10

10

12

12

QCM 200-560

N°4 Ø F

A

B

QCM 630-710

C

ØD

44

215

57

265

77

312

90

365

100

413

107

457

137

512

122

569

93

640

93

710

N°4 Ø F

Dimensioni in mm / Dimensions in mm

*Pesi indicativi / Indicative weights

B

B

E

C

Ø

D

A

A

Flusso Aria

Air flow

PESO (kg)*

5

7

11

12

14

18

22

25

26

35

sez.

1

.2

71
