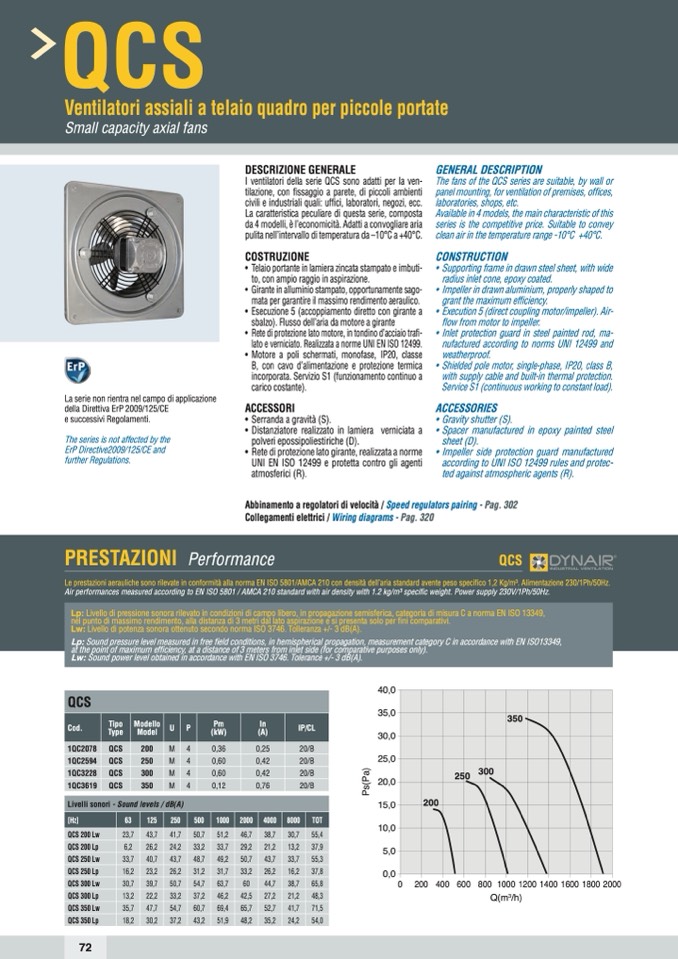

QCS
Ventilatori assiali a telaio quadro per piccole portate
Small capacity axial fans
La serie non rientra nel campo di applicazione
della Direttiva ErP 2009/125/CE
e successivi Regolamenti.
The series is not affected by the
ErP Directive2009/125/CE and
further Regulations.
DESCRIZIONE GENERALE
I ventilatori della serie QCS sono adatti per la ven-
tilazione, con fissaggio a parete, di piccoli ambienti
civili e industriali quali: uffici, laboratori, negozi, ecc.
La caratteristica peculiare di questa serie, composta
da 4 modelli, è l’economicità. Adatti a convogliare aria
pulita nell’intervallo di temperatura da –10°C a +40°C.
COSTRUZIONE
• Telaio portante in lamiera zincata stampato e imbuti-
to, con ampio raggio in aspirazione.
• Girante in alluminio stampato, opportunamente sago-
mata per garantire il massimo rendimento aeraulico.
• Esecuzione 5 (accoppiamento diretto con girante a
sbalzo). Flusso dell’aria da motore a girante
• Rete di protezione lato motore, in tondino d’acciaio trafi-
lato e verniciato. Realizzata a norme UNI EN ISO 12499.
• Motore a poli schermati, monofase, IP20, classe
B, con cavo d’alimentazione e protezione termica
incorporata. Servizio S1 (funzionamento continuo a
carico costante).
ACCESSORI
• Serranda a gravità (S).
• Distanziatore realizzato in lamiera verniciata a
polveri epossipoliestiriche (D).
• Rete di protezione lato girante, realizzata a norme
UNI EN ISO 12499 e protetta contro gli agenti
atmosferici (R).
GENERAL DESCRIPTION
The fans of the QCS series are suitable, by wall or
panel mounting, for ventilation of premises, offices,
laboratories, shops, etc.
Available in 4 models, the main characteristic of this
series is the competitive price. Suitable to convey
clean air in the temperature range -10°C +40°C.
CONSTRUCTION
• Supporting frame in drawn steel sheet, with wide
radius inlet cone, epoxy coated.
• Impeller in drawn aluminium, properly shaped to
grant the maximum efficiency.
• Execution 5 (direct coupling motor/impeller). Air-
flow from motor to impeller.
• Inlet protection guard in steel painted rod, ma-
nufactured according to norms UNI 12499 and
weatherproof.
• Shielded pole motor, single-phase, IP20, class B,
with supply cable and built-in thermal protection.
Service S1 (continuous working to constant load).
ACCESSORIES
• Gravity shutter (S).
• Spacer manufactured in epoxy painted steel
sheet (D).
• Impeller side protection guard manufactured
according to UNI ISO 12499 rules and protec-
ted against atmospheric agents (R).
Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302
Collegamenti elettrici / Wiring diagrams - Pag. 320
PRESTAZIONI Performance
QCS
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210 con densità dell’aria standard avente peso specifico 1,2 Kg/m3. Alimentazione 230/1Ph/50Hz.
Air performances measured according to EN ISO 5801 / AMCA 210 standard with air density with 1.2 kg/m3 specific weight. Power supply 230V/1Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, in propagazione semisferica, categoria di misura C a norma EN ISO 13349,
nel punto di massimo rendimento, alla distanza di 3 metri dal lato aspirazione e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Lp: Sound pressure level measured in free field conditions, in hemispherical propagation, measurement category C in accordance with EN ISO13349,
at the point of maximum efficiency, at a distance of 3 meters from inlet side (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
40,0
35,0
30,0
25,0
20,0
15,0
10,0
5,0
0,0
0
200 400 600 800 1000 1200 1400 1600 1800 2000
Q(m
3
/h)
350
250
300
200
QCS
Cod.
Tipo
Type
Modello
Model
U
P
Pm
(kW)
In
(A)
IP/CL
1QC2078
QCS
200
M
4
0,36
0,25
20/B
1QC2594
QCS
250
M
4
0,60
0,42
20/B
1QC3228
QCS
300
M
4
0,60
0,42
20/B
1QC3619
QCS
350
M
4
0,12
0,76
20/B
Livelli sonori - Sound levels / dB(A)
[Hz]
63
125
250
500
1000
2000
4000
8000
TOT
QCS 200 Lw
23,7
43,7
41,7
50,7
51,2
46,7
38,7
30,7
55,4
QCS 200 Lp
6,2
26,2
24,2
33,2
48,7
33,7
29,2
50,7
21,2
13,2
33,7
37,9
QCS 250 Lw
33,7
40,7
43,7
49,2
43,7
55,3
QCS 250 Lp
16,2
23,2
26,2
31,2
31,7
33,2
26,2
16,2
37,8
QCS 300 Lw
QCS 300 Lp
30,7
39,7
50,7
54,7
63,7
60
44,7
38,7
65,8
13,2
22,2
33,2
37,2
46,2
42,5
27,2
21,2
48,3
QCS 350 Lw
35,7
47,7
54,7
60,7
69,4
65,7
52,7
41,7
71,5
QCS 350 Lp
18,2
30,2
37,2
43,2
51,9
48,2
35,2
24,2
54,0
72
P
s
(
P
a
)
