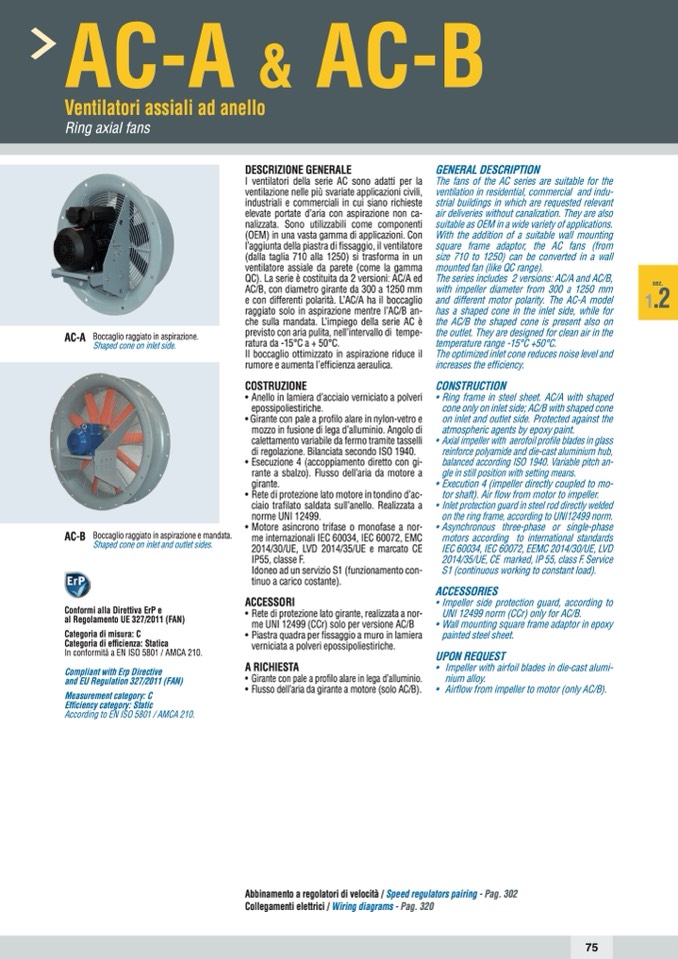

AC-A

&

AC-B

Ventilatori assiali ad anello

Ring axial fans

AC-A Boccaglioraggiatoinaspirazione.

Shaped cone on inlet side.

DESCRIZIONE GENERALE

I ventilatori della serie AC sono adatti per la

ventilazione nelle più svariate applicazioni civili,

industriali e commerciali in cui siano richieste

elevate portate d’aria con aspirazione non ca-

nalizzata. Sono utilizzabili come componenti

(OEM) in una vasta gamma di applicazioni. Con

l’aggiunta della piastra di fissaggio, il ventilatore

(dalla taglia 710 alla 1250) si trasforma in un

ventilatore assiale da parete (come la gamma

QC). La serie è costituita da 2 versioni: AC/A ed

AC/B, con diametro girante da 300 a 1250 mm

e con differenti polarità. L’AC/A ha il boccaglio

raggiato solo in aspirazione mentre l’AC/B an-

che sulla mandata. L’impiego della serie AC è

previsto con aria pulita, nell’intervallo di tempe-

ratura da -15°C a + 50°C.

Il boccaglio ottimizzato in aspirazione riduce il

rumore e aumenta l’efficienza aeraulica.

COSTRUZIONE

• Anello in lamiera d’acciaio verniciato a polveri

epossipoliestiriche.

• Girante con pale a profilo alare in nylon-vetro e

mozzo in fusione di lega d’alluminio. Angolo di

calettamento variabile da fermo tramite tasselli

di regolazione. Bilanciata secondo ISO 1940.

• Esecuzione 4 (accoppiamento diretto con gi-

rante a sbalzo). Flusso dell’aria da motore a

girante.

• Rete di protezione lato motore in tondino d’ac-

ciaio trafilato saldata sull’anello. Realizzata a

norme UNI 12499.

• Motore asincrono trifase o monofase a nor-

me internazionali IEC 60034, IEC 60072, EMC

2014/30/UE, LVD 2014/35/UE e marcato CE

IP55, classe F.

Idoneo ad un servizio S1 (funzionamento con-

tinuo a carico costante).

ACCESSORI

• Rete di protezione lato girante, realizzata a nor-

me UNI 12499 (CCr) solo per versione AC/B

• Piastra quadra per fissaggio a muro in lamiera

verniciata a polveri epossipoliestiriche.

A RICHIESTA

• Girante con pale a profilo alare in lega d’alluminio.

• Flusso dell’aria da girante a motore (solo AC/B).

GENERAL DESCRIPTION

The fans of the AC series are suitable for the

ventilation in residential, commercial and indu-

strial buildings in which are requested relevant

air deliveries without canalization. They are also

suitable as OEM in a wide variety of applications.

With the addition of a suitable wall mounting

square frame adaptor, the AC fans (from

size 710 to 1250) can be converted in a wall

mounted fan (like QC range).

The series includes 2 versions: AC/A and AC/B,

with impeller diameter from 300 a 1250 mm

and different motor polarity. The AC-A model

has a shaped cone in the inlet side, while for

the AC/B the shaped cone is present also on

the outlet. They are designed for clean air in the

temperature range -15°C +50°C.

The optimized inlet cone reduces noise level and

increases the efficiency.

CONSTRUCTION

• Ring frame in steel sheet. AC/A with shaped

cone only on inlet side; AC/B with shaped cone

on inlet and outlet side. Protected against the

atmospheric agents by epoxy paint.

• Axial impeller with aerofoil profile blades in glass

reinforce polyamide and die-cast aluminium hub,

balanced according ISO 1940. Variable pitch an-

gle in still position with setting means.

• Execution 4 (impeller directly coupled to mo-

tor shaft). Air flow from motor to impeller.

• Inlet protection guard in steel rod directly welded

on the ring frame, according to UNI12499 norm.

• Asynchronous three-phase or single-phase

motors according to international standards

IEC 60034, IEC 60072, EEMC 2014/30/UE, LVD

2014/35/UE, CE marked, IP 55, class F. Service

S1 (continuous working to constant load).

ACCESSORIES

• Impeller side protection guard, according to

UNI 12499 norm (CCr) only for AC/B.

• Wall mounting square frame adaptor in epoxy

painted steel sheet.

UPON REQUEST

• Impeller with airfoil blades in die-cast alumi-

nium alloy.

• Airflow from impeller to motor (only AC/B).

AC-B Boccaglioraggiatoinaspirazioneemandata.

Shaped cone on inlet and outlet sides.

Conformi alla Direttiva ErP e

al Regolamento UE 327/2011 (FAN)

Categoria di misura: C

Categoria di efficienza: Statica

In conformità a EN ISO 5801 / AMCA 210.

Compliant with Erp Directive

and EU Regulation 327/2011 (FAN)

Measurement category: C

Efficiency category: Static

According to EN ISO 5801 / AMCA 210.

Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302

Collegamenti elettrici / Wiring diagrams - Pag. 320
