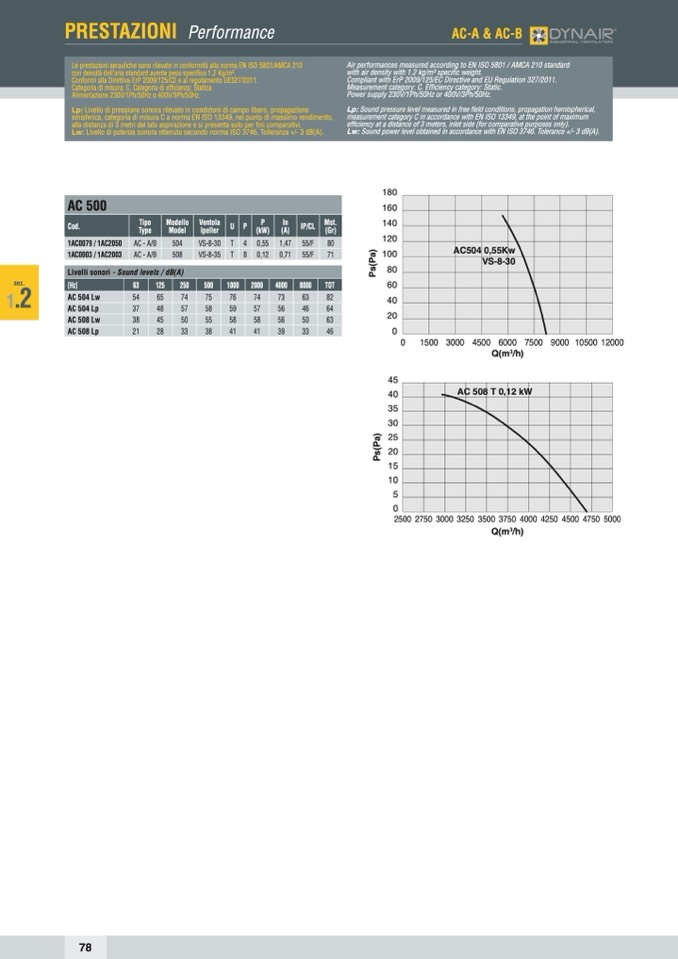

PRESTAZIONI Performance
AC-A & AC-B
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico 1,2 Kg/m3.
Conformi alla Direttiva ErP 2009/125/CE e al regolamento UE327/2011.
Categoria di misura: C. Categoria di efficienza: Statica.
Alimentazione 230V/1Ph/50Hz o 400V/3Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione
emisferica, categoria di misura C a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 3 metri dal lato aspirazione e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210 standard
with air density with 1.2 kg/m3 specific weight.
Compliant with ErP 2009/125/EC Directive and EU Regulation 327/2011.
Measurement category: C. Efficiency category: Static.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz.
Lp: Sound pressure level measured in free field conditions, propagation hemispherical,
measurement category C in accordance with EN ISO 13349, at the point of maximum
efficiency at a distance of 3 meters, inlet side (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
180
160
140
120
100
80
60
40
20
0
0
45
40
35
30
25
20
15
10
5
1500 3000 4500 6000 7500 9000 10500 12000
Q(m
3
/h)
AC504
0,55Kw
VS-8-30
AC 500
Cod.
Tipo
Type
Modello
Model
Ventola
Ipeller
U P
P
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1AC0079 / 1AC2050
AC - A/B
504
VS-8-30
T 4 0,55 1,47
55/F
80
1AC0003 / 1AC2003
AC - A/B
508
VS-8-35
T 8 0,12 0,71
55/F
71
Livelli sonori - Sound levels / dB(A)
[Hz]
63
125
250 500
1000
2000
4000
8000
TOT
AC 504 Lw 54
65 74 75
76 74
73
63
82
AC 504 Lp 37
48 57 58
59 57
56
46
64
AC 508 Lw 38
45 50 55
58 58
56
50
63
AC 508 Lp 21
28 33 38
41 41
39
33
46
sez.
1
.2
AC 508 T 0,12 kW
0
2500 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000
Q(m
3
/h)
78
P
s
(
P
a
)
P
s
(
P
a
)
