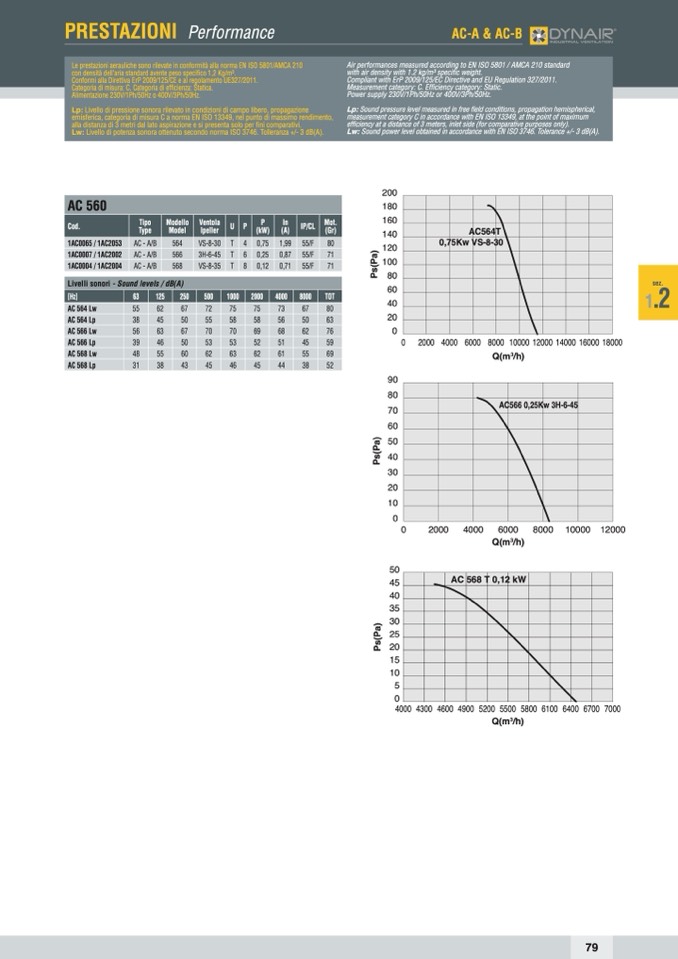

PRESTAZIONI Performance
AC-A & AC-B
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico 1,2 Kg/m3.
Conformi alla Direttiva ErP 2009/125/CE e al regolamento UE327/2011.
Categoria di misura: C. Categoria di efficienza: Statica.
Alimentazione 230V/1Ph/50Hz o 400V/3Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione
emisferica, categoria di misura C a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 3 metri dal lato aspirazione e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210 standard
with air density with 1.2 kg/m3 specific weight.
Compliant with ErP 2009/125/EC Directive and EU Regulation 327/2011.
Measurement category: C. Efficiency category: Static.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz.
Lp: Sound pressure level measured in free field conditions, propagation hemispherical,
measurement category C in accordance with EN ISO 13349, at the point of maximum
efficiency at a distance of 3 meters, inlet side (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
200
180
160
140
120
100
80
60
40
20
0
0 2000 4000 6000 8000 10000 12000 14000 16000 18000
Q(m
3
/h)
90
80
70
60
50
40
30
20
10
0
0
2000 4000 6000 8000 10000 12000
AC 560
Cod.
Tipo
Type
Modello
Model
Ventola
Ipeller
U P
P
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1AC0065 / 1AC2053
AC - A/B
564
VS-8-30
T 4 0,75 1,99
55/F
80
1AC0007 / 1AC2002
AC - A/B 566
3H-6-45 T 6 0,25 0,87
55/F
71
1AC0004 / 1AC2004
AC - A/B
568
VS-8-35
T 8 0,12 0,71
55/F
71
AC564T
0,75Kw VS-8-30
Livelli sonori - Sound levels / dB(A)
[Hz]
63 125
250
500 1000
2000
4000
8000
TOT
AC 564 Lw 55 62
67 72 75
75 73
67
80
AC 564 Lp 38 45
50 55 58
58 56
50
63
AC 566 Lw 56 63
67 70 70
69 68
62
76
AC 566 Lp 39 46
50 53 53
52 51
45
59
AC 568 Lw 48 55
60 62 63
62 61
55
69
AC 568 Lp 31 38
43 45 46
45 44
38
52
AC566 0,25Kw 3H-6-45
50
45
40
35
30
25
20
15
10
5
Q(m
3
/h)
AC
568 T 0,12 kW
0
4000 4300 4600 4900 5200 5500 5800 6100 6400 6700 7000
Q(m
3
/h)
sez.
1
.2
