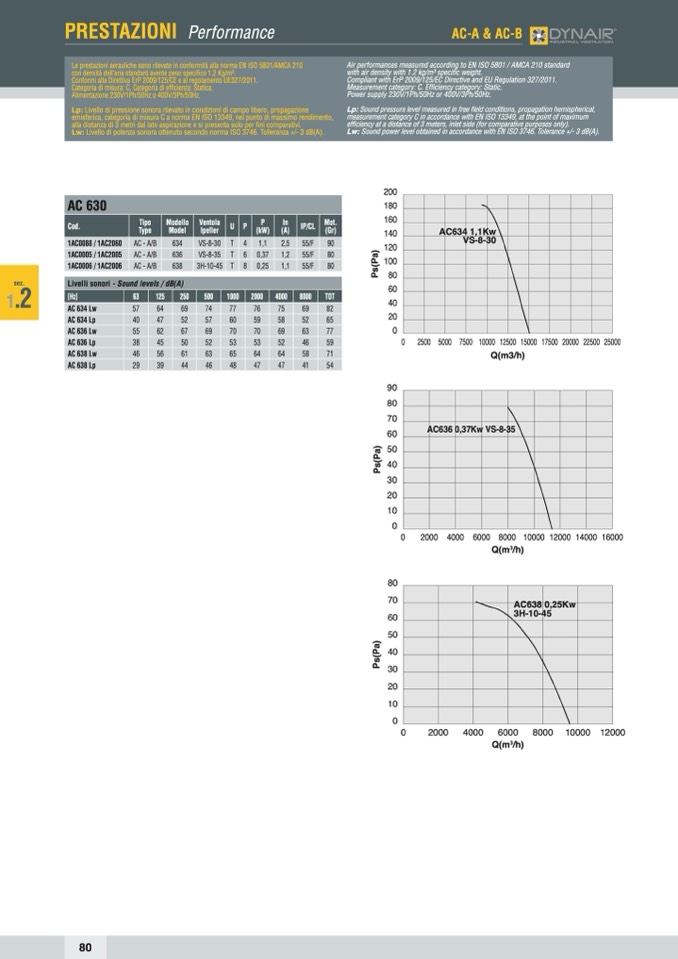

PRESTAZIONI Performance
AC-A & AC-B
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico 1,2 Kg/m3.
Conformi alla Direttiva ErP 2009/125/CE e al regolamento UE327/2011.
Categoria di misura: C. Categoria di efficienza: Statica.
Alimentazione 230V/1Ph/50Hz o 400V/3Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione
emisferica, categoria di misura C a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 3 metri dal lato aspirazione e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210 standard
with air density with 1.2 kg/m3 specific weight.
Compliant with ErP 2009/125/EC Directive and EU Regulation 327/2011.
Measurement category: C. Efficiency category: Static.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz.
Lp: Sound pressure level measured in free field conditions, propagation hemispherical,
measurement category C in accordance with EN ISO 13349, at the point of maximum
efficiency at a distance of 3 meters, inlet side (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
sez.
1
.2
200
180
160
140
120
100
80
60
40
20
0
90
80
70
60
50
40
30
20
10
0
0
80
70
60
50
40
30
20
10
AC634 1,1Kw
VS-8-30
AC 630
Cod.
Tipo
Type
Modello
Model
Ventola
Ipeller
U P
P
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1AC0088 / 1AC2060
AC - A/B
634
VS-8-30
T 4 1,1 2,5
55/F
90
1AC0005 / 1AC2005
AC - A/B 636
VS-8-35 T 6 0,37 1,2
55/F
80
1AC0006 / 1AC2006
AC - A/B
638
3H-10-45
T 8 0,25 1,1
55/F
80
Livelli sonori - Sound levels / dB(A)
[Hz]
63
125
250
500
1000 2000
4000
8000
TOT
AC 634 Lw 57
64 69
74 77 76
75
69
82
AC 634 Lp 40
47 52
57 60 59
58
52
65
AC 636 Lw 55
62 67
69 70 70
69
63
77
AC 636 Lp 38
45 50
52 53 53
52
46
59
AC 638 Lw 46
56 61
63 65 64
64
58
71
AC 638 Lp 29
39 44
46 48 47
47
41
54
0
2500 5000 7500 10000 12500 15000 17500 20000 22500 25000
Q(m3/h)
AC636 0,37Kw VS-8-35
2000 4000 6000 8000 10000 12000 14000 16000
Q(m
3
/h)
AC638 0,25Kw
3H-10-45
0
0
2000 4000 6000 8000 10000 12000
Q(m
3
/h)
80
P
s
(
P
a
)
P
s
(
P
a
)
P
s
(
P
a
)
