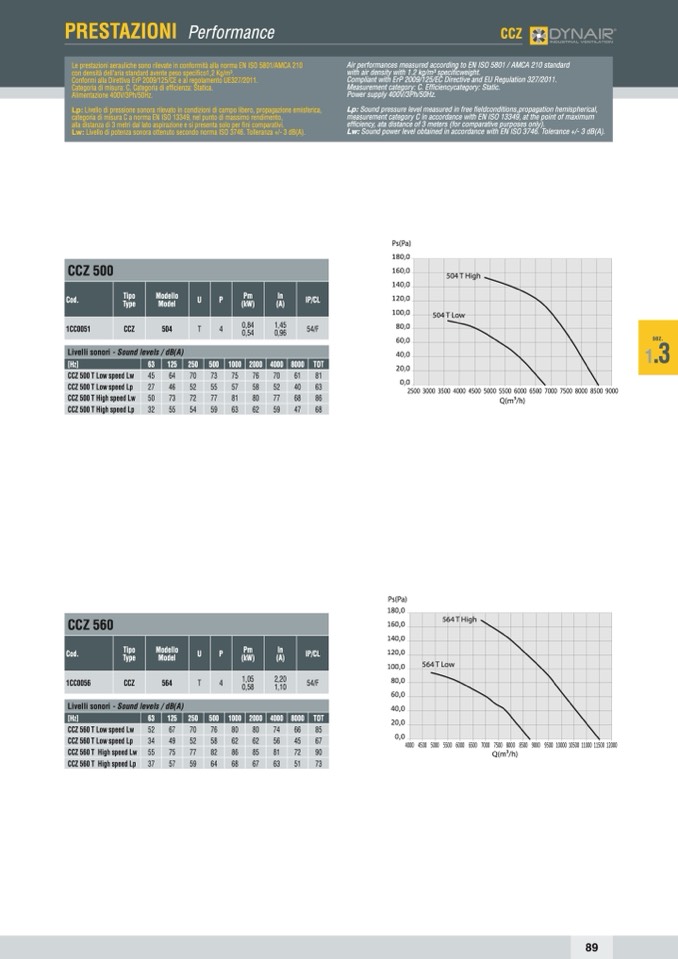

PRESTAZIONI Performance
CCZ
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico1,2 Kg/m3.
Conformi alla Direttiva ErP 2009/125/CE e al regolamento UE327/2011.
Categoria di misura: C. Categoria di efficienza: Statica.
Alimentazione 400V/3Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione emisferica,
categoria di misura C a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 3 metri dal lato aspirazione e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210 standard
with air density with 1.2 kg/m3 specificweight.
Compliant with ErP 2009/125/EC Directive and EU Regulation 327/2011.
Measurement category: C. Efficiencycategory: Static.
Power supply 400V/3Ph/50Hz.
Lp: Sound pressure level measured in free fieldconditions,propagation hemispherical,
measurement category C in accordance with EN ISO 13349, at the point of maximum
efficiency, ata distance of 3 meters (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
Ps(Pa)
180,0
160,0
140,0
120,0
100,0
80,0
60,0
40,0
20,0
0,0
2500 3000 3500 4000 4500 5000 5500 6000 6500 7000 7500 8000 8500 9000
504 T High
504 T Lo w
CCZ 500
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
1CC0051
CCZ
504
T 4
0,84
0,54
1,45
0,96
54/F
Livelli sonori - Sound levels / dB(A)
[Hz]
63
125 250 500
1000
2000 4000
8000
TOT
CCZ 500 T Low speed Lw
45 64 70 73
75 76 70
61
81
CCZ 500 T Low speed Lp
27 46 52 55
57 58 52
40
63
CCZ 500 T High speed Lw
50 73 72 77
81 80 77
68
86
CCZ 500 T High speed Lp
32 55 54 59
63 62 59
47
68
Ps(Pa)
180,0
160,0
140,0
120,0
100,0
80,0
60,0
40,0
20,0
Q(m3/h)
564 T High
564 T Low
CCZ 560
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
1CC0056
CCZ
564
T 4
1,05
0,58
2,20
1,10
54/F
Livelli sonori - Sound levels / dB(A)
[Hz]
63
125 250 500
1000
2000 4000
8000
TOT
CCZ 560 T Low speed Lw
52 67 70 76
80 80 74
66
85
CCZ 560 T Low speed Lp
34 49 52 58
62 62 56
45
67
CCZ 560 T High speed Lw
55 75 77 82
86 85 81
72
90
CCZ 560 T High speed Lp
37 57 59 64
68 67 63
51
73
0,0
4000 4500 5000 5500 6000 6500 7000 7500 8000 8500 9000 9500 10000 10500 11000 11500 12000
Q(m3/h)
sez.
1
.3
