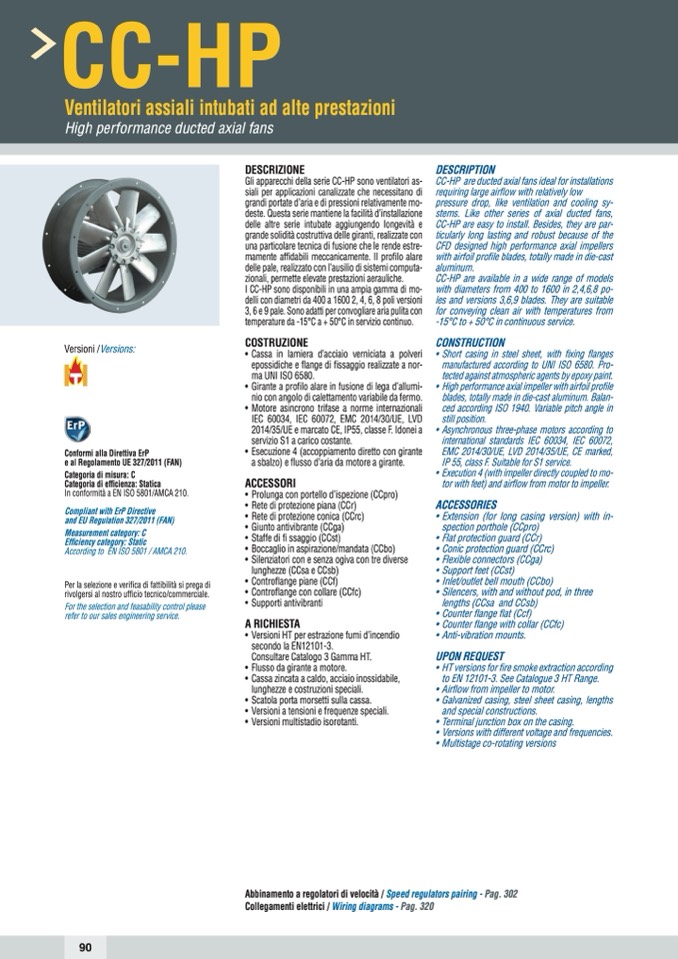

CC-HP

Ventilatori assiali intubati ad alte prestazioni

High performance ducted axial fans

Versioni /Versions:

Conformi alla Direttiva ErP

e al Regolamento UE 327/2011 (FAN)

Categoria di misura: C

Categoria di efficienza: Statica

In conformità a EN ISO 5801/AMCA 210.

Compliant with ErP Directive

and EU Regulation 327/2011 (FAN)

Measurement category: C

Efficiency category: Static

According to EN ISO 5801 / AMCA 210.

Per la selezione e verifica di fattibilità si prega di

rivolgersi al nostro ufficio tecnico/commerciale.

For the selection and feasability control please

refer to our sales engineering service.

DESCRIZIONE

Gli apparecchi della serie CC-HP sono ventilatori as-

siali per applicazioni canalizzate che necessitano di

grandi portate d’aria e di pressioni relativamente mo-

deste. Questa serie mantiene la facilità d’installazione

delle altre serie intubate aggiungendo longevità e

grande solidità costruttiva delle giranti, realizzate con

una particolare tecnica di fusione che le rende estre-

mamente affidabili meccanicamente. Il profilo alare

delle pale, realizzato con l’ausilio di sistemi computa-

zionali, permette elevate prestazioni aerauliche.

I CC-HP sono disponibili in una ampia gamma di mo-

delli con diametri da 400 a 1600 2, 4, 6, 8 poli versioni

3, 6 e 9 pale. Sono adatti per convogliare aria pulita con

temperature da -15°C a + 50°C in servizio continuo.

COSTRUZIONE

• Cassa in lamiera d’acciaio verniciata a polveri

epossidiche e flange di fissaggio realizzate a nor-

ma UNI ISO 6580.

• Girante a profilo alare in fusione di lega d’allumi-

nio con angolo di calettamento variabile da fermo.

• Motore asincrono trifase a norme internazionali

IEC 60034, IEC 60072, EMC 2014/30/UE, LVD

2014/35/UE e marcato CE, IP55, classe F. Idonei a

servizio S1 a carico costante.

• Esecuzione 4 (accoppiamento diretto con girante

a sbalzo) e flusso d’aria da motore a girante.

ACCESSORI

• Prolunga con portello d’ispezione (CCpro)

• Rete di protezione piana (CCr)

• Rete di protezione conica (CCrc)

• Giunto antivibrante (CCga)

• Staffe di fi ssaggio (CCst)

• Boccaglio in aspirazione/mandata (CCbo)

• Silenziatori con e senza ogiva con tre diverse

lunghezze (CCsa e CCsb)

• Controflange piane (CCf)

• Controflange con collare (CCfc)

• Supporti antivibranti

A RICHIESTA

• Versioni HT per estrazione fumi d’incendio

secondo la EN12101-3.

Consultare Catalogo 3 Gamma HT.

• Flusso da girante a motore.

• Cassa zincata a caldo, acciaio inossidabile,

lunghezze e costruzioni speciali.

• Scatola porta morsetti sulla cassa.

• Versioni a tensioni e frequenze speciali.

• Versioni multistadio isorotanti.

DESCRIPTION

CC-HP are ducted axial fans ideal for installations

requiring large airflow with relatively low

pressure drop, like ventilation and cooling sy-

stems. Like other series of axial ducted fans,

CC-HP are easy to install. Besides, they are par-

ticularly long lasting and robust because of the

CFD designed high performance axial impellers

with airfoil profile blades, totally made in die-cast

aluminum.

CC-HP are available in a wide range of models

with diameters from 400 to 1600 in 2,4,6,8 po-

les and versions 3,6,9 blades. They are suitable

for conveying clean air with temperatures from

-15°C to + 50°C in continuous service.

CONSTRUCTION

• Short casing in steel sheet, with fixing flanges

manufactured according to UNI ISO 6580. Pro-

tected against atmospheric agents by epoxy paint.

• High performance axial impeller with airfoil profile

blades, totally made in die-cast aluminum. Balan-

ced according ISO 1940. Variable pitch angle in

still position.

• Asynchronous three-phase motors according to

international standards IEC 60034, IEC 60072,

EMC 2014/30/UE, LVD 2014/35/UE, CE marked,

IP 55, class F. Suitable for S1 service.

• Execution 4 (with impeller directly coupled to mo-

tor with feet) and airflow from motor to impeller.

ACCESSORIES

• Extension (for long casing version) with in-

spection porthole (CCpro)

• Flat protection guard (CCr)

• Conic protection guard (CCrc)

• Flexible connectors (CCga)

• Support feet (CCst)

• Inlet/outlet bell mouth (CCbo)

• Silencers, with and without pod, in three

lengths (CCsa and CCsb)

• Counter flange flat (Ccf)

• Counter flange with collar (CCfc)

• Anti-vibration mounts.

UPON REQUEST

• HT versions for fire smoke extraction according

to EN 12101-3. See Catalogue 3 HT Range.

• Airflow from impeller to motor.

• Galvanized casing, steel sheet casing, lengths

and special constructions.

• Terminal junction box on the casing.

• Versions with different voltage and frequencies.

• Multistage co-rotating versions

Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302

Collegamenti elettrici / Wiring diagrams - Pag. 320
